VIPA System 300S
6.5.4 Zähler - Zusatzfunktionen
Übersicht
Schematischer Aufbau
HB140 | CPU-SC | 313-6CF13 | DE | 15-50

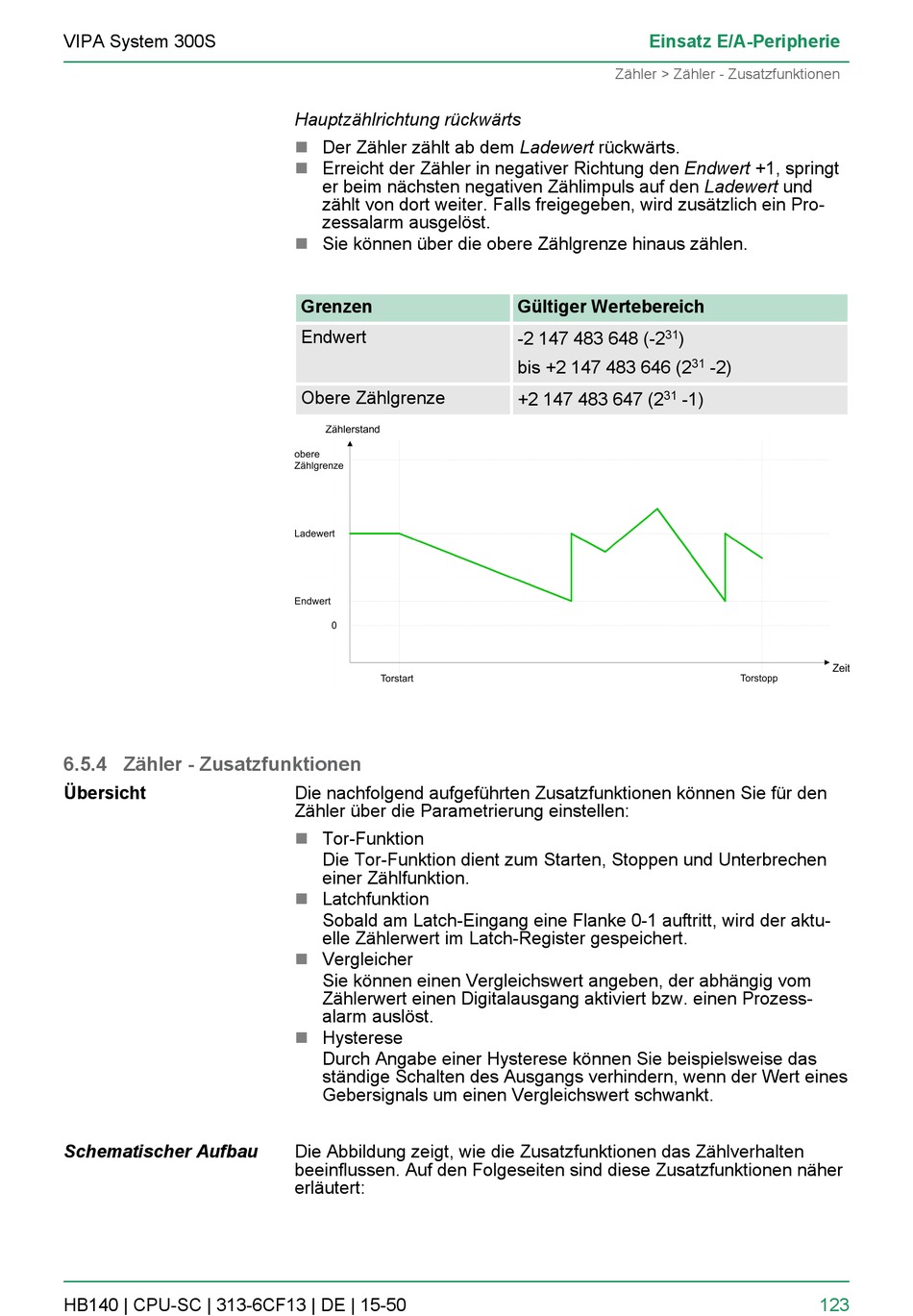

Hauptzählrichtung rückwärts
n
Der Zähler zählt ab dem Ladewert rückwärts.
n
Erreicht der Zähler in negativer Richtung den Endwert +1, springt
er beim nächsten negativen Zählimpuls auf den Ladewert und
zählt von dort weiter. Falls freigegeben, wird zusätzlich ein Pro-
zessalarm ausgelöst.
n
Sie können über die obere Zählgrenze hinaus zählen.
Grenzen
Endwert
Obere Zählgrenze
Die nachfolgend aufgeführten Zusatzfunktionen können Sie für den
Zähler über die Parametrierung einstellen:
n
Tor-Funktion
Die Tor-Funktion dient zum Starten, Stoppen und Unterbrechen
einer Zählfunktion.
n
Latchfunktion
Sobald am Latch-Eingang eine Flanke 0-1 auftritt, wird der aktu-
elle Zählerwert im Latch-Register gespeichert.
n
Vergleicher
Sie können einen Vergleichswert angeben, der abhängig vom
Zählerwert einen Digitalausgang aktiviert bzw. einen Prozess-
alarm auslöst.
n
Hysterese
Durch Angabe einer Hysterese können Sie beispielsweise das
ständige Schalten des Ausgangs verhindern, wenn der Wert eines
Gebersignals um einen Vergleichswert schwankt.
Die Abbildung zeigt, wie die Zusatzfunktionen das Zählverhalten
beeinflussen. Auf den Folgeseiten sind diese Zusatzfunktionen näher
erläutert:
Einsatz E/A-Peripherie
Zähler > Zähler - Zusatzfunktionen
Gültiger Wertebereich
31
-2 147 483 648 (-2
)
bis +2 147 483 646 (2
31
+2 147 483 647 (2
-1)
31
-2)
123
