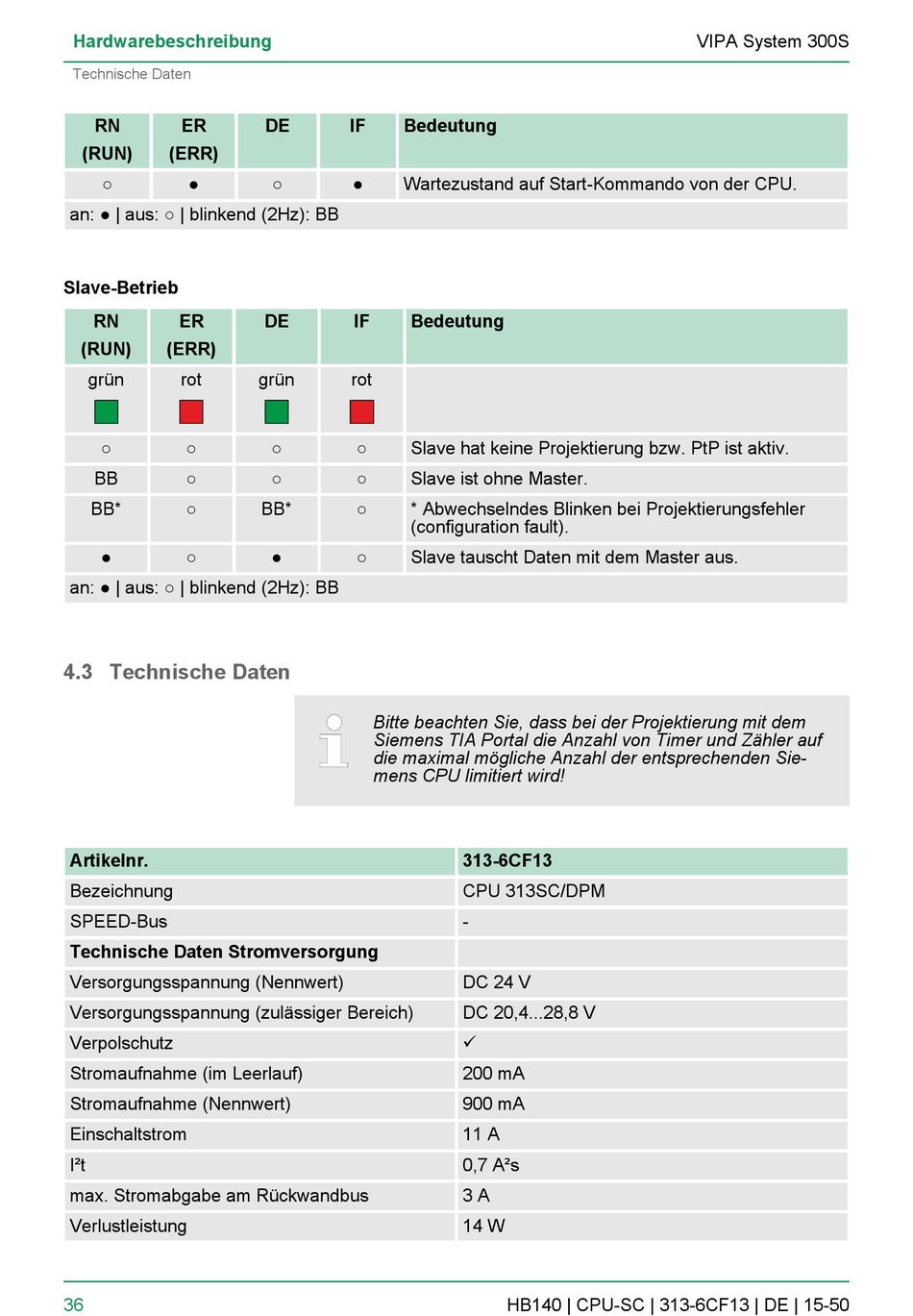

Hardwarebeschreibung
Technische Daten
RN
ER
(RUN)
(ERR)
○
●
an: ● | aus: ○ | blinkend (2Hz): BB
Slave-Betrieb
RN
ER
(RUN)
(ERR)
grün
rot
○
○
BB
○
BB*
○
●
○
an: ● | aus: ○ | blinkend (2Hz): BB
4.3 Technische Daten
Artikelnr.
Bezeichnung
SPEED-Bus
Technische Daten Stromversorgung
Versorgungsspannung (Nennwert)
Versorgungsspannung (zulässiger Bereich)
Verpolschutz
Stromaufnahme (im Leerlauf)
Stromaufnahme (Nennwert)
Einschaltstrom
I²t
max. Stromabgabe am Rückwandbus
Verlustleistung
36
DE
IF
Bedeutung
○
●
Wartezustand auf Start-Kommando von der CPU.
DE
IF
Bedeutung
grün
rot
○
○
Slave hat keine Projektierung bzw. PtP ist aktiv.
○
○
Slave ist ohne Master.
BB*
○
* Abwechselndes Blinken bei Projektierungsfehler
(configuration fault).
●
○
Slave tauscht Daten mit dem Master aus.
Bitte beachten Sie, dass bei der Projektierung mit dem
Siemens TIA Portal die Anzahl von Timer und Zähler auf
die maximal mögliche Anzahl der entsprechenden Sie-
mens CPU limitiert wird!
313-6CF13
CPU 313SC/DPM
-
DC 24 V
DC 20,4...28,8 V
ü
200 mA
900 mA
11 A
0,7 A²s
3 A
14 W
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
