VIPA System 300S
6

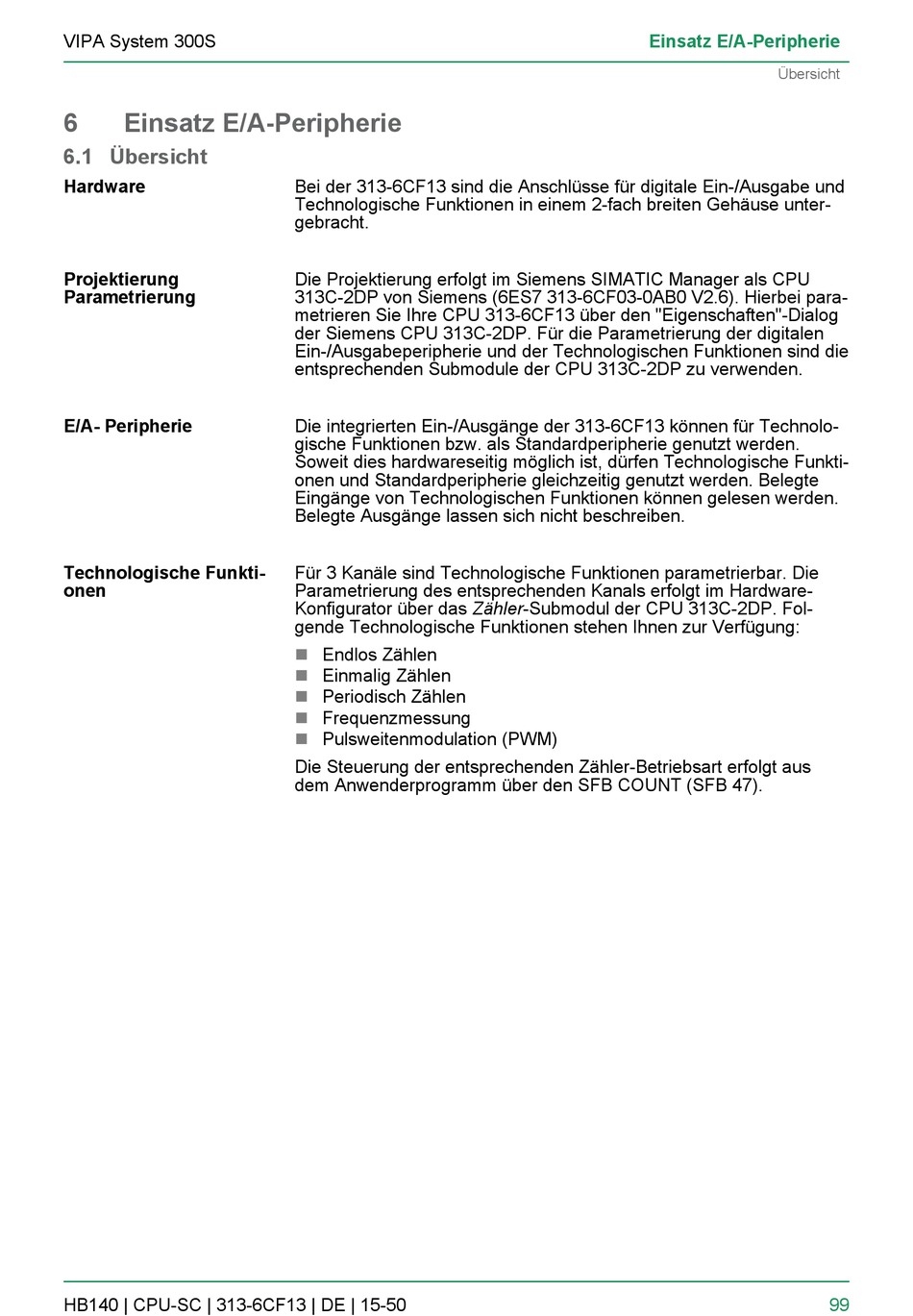

Einsatz E/A-Peripherie
6.1 Übersicht
Hardware
Projektierung
Parametrierung
E/A- Peripherie
Technologische Funkti-
onen
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
Bei der 313-6CF13 sind die Anschlüsse für digitale Ein-/Ausgabe und
Technologische Funktionen in einem 2-fach breiten Gehäuse unter-
gebracht.
Die Projektierung erfolgt im Siemens SIMATIC Manager als CPU
313C-2DP von Siemens (6ES7 313-6CF03-0AB0 V2.6). Hierbei para-
metrieren Sie Ihre CPU 313-6CF13 über den "Eigenschaften"-Dialog
der Siemens CPU 313C-2DP. Für die Parametrierung der digitalen
Ein-/Ausgabeperipherie und der Technologischen Funktionen sind die
entsprechenden Submodule der CPU 313C-2DP zu verwenden.
Die integrierten Ein-/Ausgänge der 313-6CF13 können für Technolo-
gische Funktionen bzw. als Standardperipherie genutzt werden.
Soweit dies hardwareseitig möglich ist, dürfen Technologische Funkti-
onen und Standardperipherie gleichzeitig genutzt werden. Belegte
Eingänge von Technologischen Funktionen können gelesen werden.
Belegte Ausgänge lassen sich nicht beschreiben.
Für 3 Kanäle sind Technologische Funktionen parametrierbar. Die
Parametrierung des entsprechenden Kanals erfolgt im Hardware-
Konfigurator über das Zähler-Submodul der CPU 313C-2DP. Fol-
gende Technologische Funktionen stehen Ihnen zur Verfügung:
n
Endlos Zählen
n
Einmalig Zählen
n
Periodisch Zählen
n
Frequenzmessung
n
Pulsweitenmodulation (PWM)
Die Steuerung der entsprechenden Zähler-Betriebsart erfolgt aus
dem Anwenderprogramm über den SFB COUNT (SFB 47).
Einsatz E/A-Peripherie
Übersicht
99
