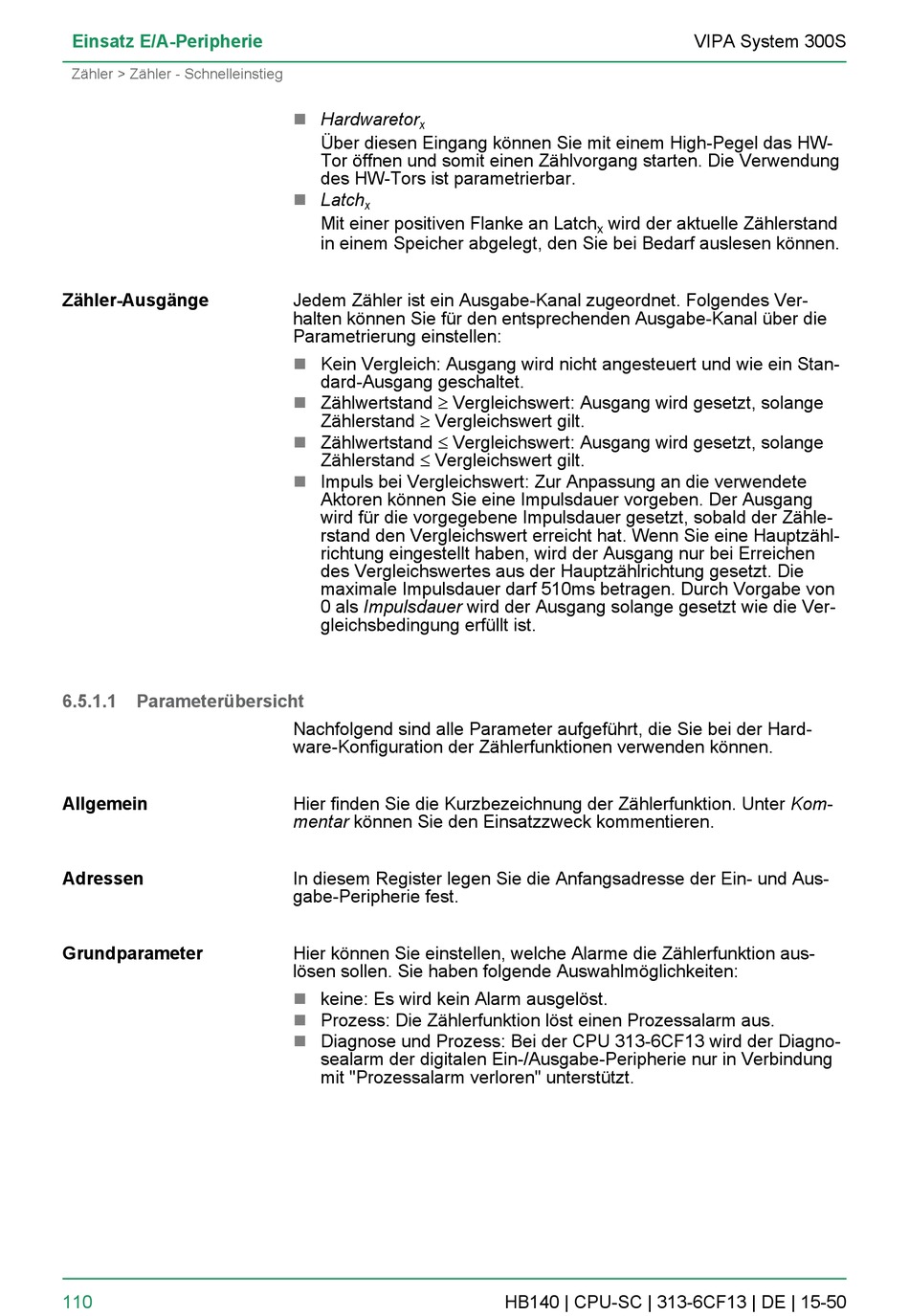

Einsatz E/A-Peripherie
Zähler > Zähler - Schnelleinstieg
Zähler-Ausgänge
6.5.1.1
Parameterübersicht
Allgemein
Adressen
Grundparameter
110
n
Hardwaretor
x
Über diesen Eingang können Sie mit einem High-Pegel das HW-
Tor öffnen und somit einen Zählvorgang starten. Die Verwendung
des HW-Tors ist parametrierbar.
n
Latch
x
Mit einer positiven Flanke an Latch
in einem Speicher abgelegt, den Sie bei Bedarf auslesen können.
Jedem Zähler ist ein Ausgabe-Kanal zugeordnet. Folgendes Ver-
halten können Sie für den entsprechenden Ausgabe-Kanal über die
Parametrierung einstellen:
n
Kein Vergleich: Ausgang wird nicht angesteuert und wie ein Stan-
dard-Ausgang geschaltet.
Zählwertstand ³ Vergleichswert: Ausgang wird gesetzt, solange
n
Zählerstand ³ Vergleichswert gilt.
Zählwertstand £ Vergleichswert: Ausgang wird gesetzt, solange
n
Zählerstand £ Vergleichswert gilt.
n
Impuls bei Vergleichswert: Zur Anpassung an die verwendete
Aktoren können Sie eine Impulsdauer vorgeben. Der Ausgang
wird für die vorgegebene Impulsdauer gesetzt, sobald der Zähle-
rstand den Vergleichswert erreicht hat. Wenn Sie eine Hauptzähl-
richtung eingestellt haben, wird der Ausgang nur bei Erreichen
des Vergleichswertes aus der Hauptzählrichtung gesetzt. Die
maximale Impulsdauer darf 510ms betragen. Durch Vorgabe von
0 als Impulsdauer wird der Ausgang solange gesetzt wie die Ver-
gleichsbedingung erfüllt ist.
Nachfolgend sind alle Parameter aufgeführt, die Sie bei der Hard-
ware-Konfiguration der Zählerfunktionen verwenden können.
Hier finden Sie die Kurzbezeichnung der Zählerfunktion. Unter Kom-
mentar können Sie den Einsatzzweck kommentieren.
In diesem Register legen Sie die Anfangsadresse der Ein- und Aus-
gabe-Peripherie fest.
Hier können Sie einstellen, welche Alarme die Zählerfunktion aus-
lösen sollen. Sie haben folgende Auswahlmöglichkeiten:
n
keine: Es wird kein Alarm ausgelöst.
n
Prozess: Die Zählerfunktion löst einen Prozessalarm aus.
n
Diagnose und Prozess: Bei der CPU 313-6CF13 wird der Diagno-
sealarm der digitalen Ein-/Ausgabe-Peripherie nur in Verbindung
mit "Prozessalarm verloren" unterstützt.
wird der aktuelle Zählerstand
x
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
