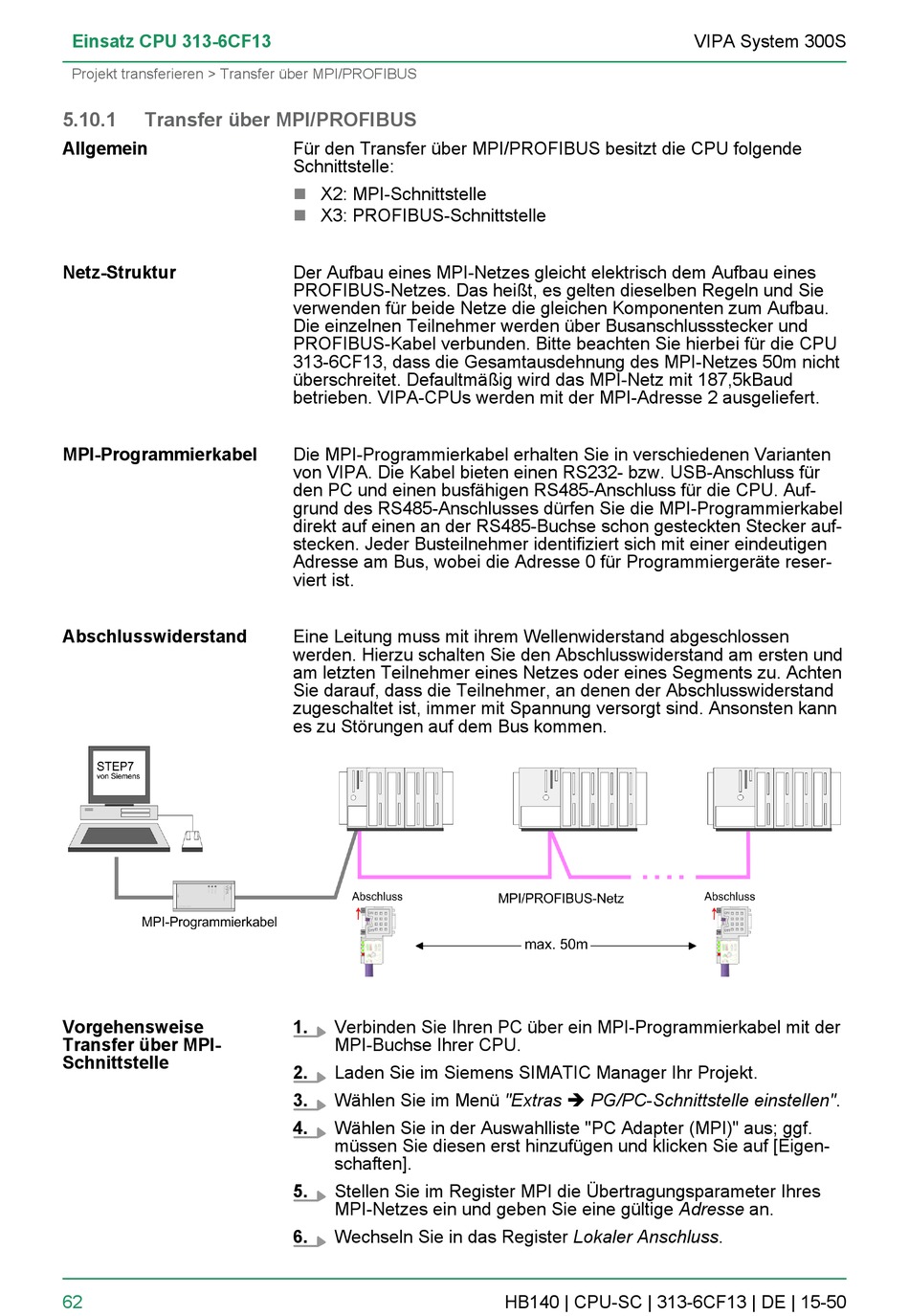

Einsatz CPU 313-6CF13
Projekt transferieren > Transfer über MPI/PROFIBUS
5.10.1
Transfer über MPI/PROFIBUS
Allgemein
Netz-Struktur
MPI-Programmierkabel
Abschlusswiderstand
Vorgehensweise
Transfer über MPI-
Schnittstelle
62
Für den Transfer über MPI/PROFIBUS besitzt die CPU folgende
Schnittstelle:
n
X2: MPI-Schnittstelle
n
X3: PROFIBUS-Schnittstelle
Der Aufbau eines MPI-Netzes gleicht elektrisch dem Aufbau eines
PROFIBUS-Netzes. Das heißt, es gelten dieselben Regeln und Sie
verwenden für beide Netze die gleichen Komponenten zum Aufbau.
Die einzelnen Teilnehmer werden über Busanschlussstecker und
PROFIBUS-Kabel verbunden. Bitte beachten Sie hierbei für die CPU
313-6CF13, dass die Gesamtausdehnung des MPI-Netzes 50m nicht
überschreitet. Defaultmäßig wird das MPI-Netz mit 187,5kBaud
betrieben. VIPA-CPUs werden mit der MPI-Adresse 2 ausgeliefert.
Die MPI-Programmierkabel erhalten Sie in verschiedenen Varianten
von VIPA. Die Kabel bieten einen RS232- bzw. USB-Anschluss für
den PC und einen busfähigen RS485-Anschluss für die CPU. Auf-
grund des RS485-Anschlusses dürfen Sie die MPI-Programmierkabel
direkt auf einen an der RS485-Buchse schon gesteckten Stecker auf-
stecken. Jeder Busteilnehmer identifiziert sich mit einer eindeutigen
Adresse am Bus, wobei die Adresse 0 für Programmiergeräte reser-
viert ist.
Eine Leitung muss mit ihrem Wellenwiderstand abgeschlossen
werden. Hierzu schalten Sie den Abschlusswiderstand am ersten und
am letzten Teilnehmer eines Netzes oder eines Segments zu. Achten
Sie darauf, dass die Teilnehmer, an denen der Abschlusswiderstand
zugeschaltet ist, immer mit Spannung versorgt sind. Ansonsten kann
es zu Störungen auf dem Bus kommen.
1.
Verbinden Sie Ihren PC über ein MPI-Programmierkabel mit der
MPI-Buchse Ihrer CPU.
2.
Laden Sie im Siemens SIMATIC Manager Ihr Projekt.
3.
Wählen Sie im Menü "Extras è PG/PC-Schnittstelle einstellen".
4.
Wählen Sie in der Auswahlliste "PC Adapter (MPI)" aus; ggf.
müssen Sie diesen erst hinzufügen und klicken Sie auf [Eigen-
schaften].
5.
Stellen Sie im Register MPI die Übertragungsparameter Ihres
MPI-Netzes ein und geben Sie eine gültige Adresse an.
6.
Wechseln Sie in das Register Lokaler Anschluss.
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
