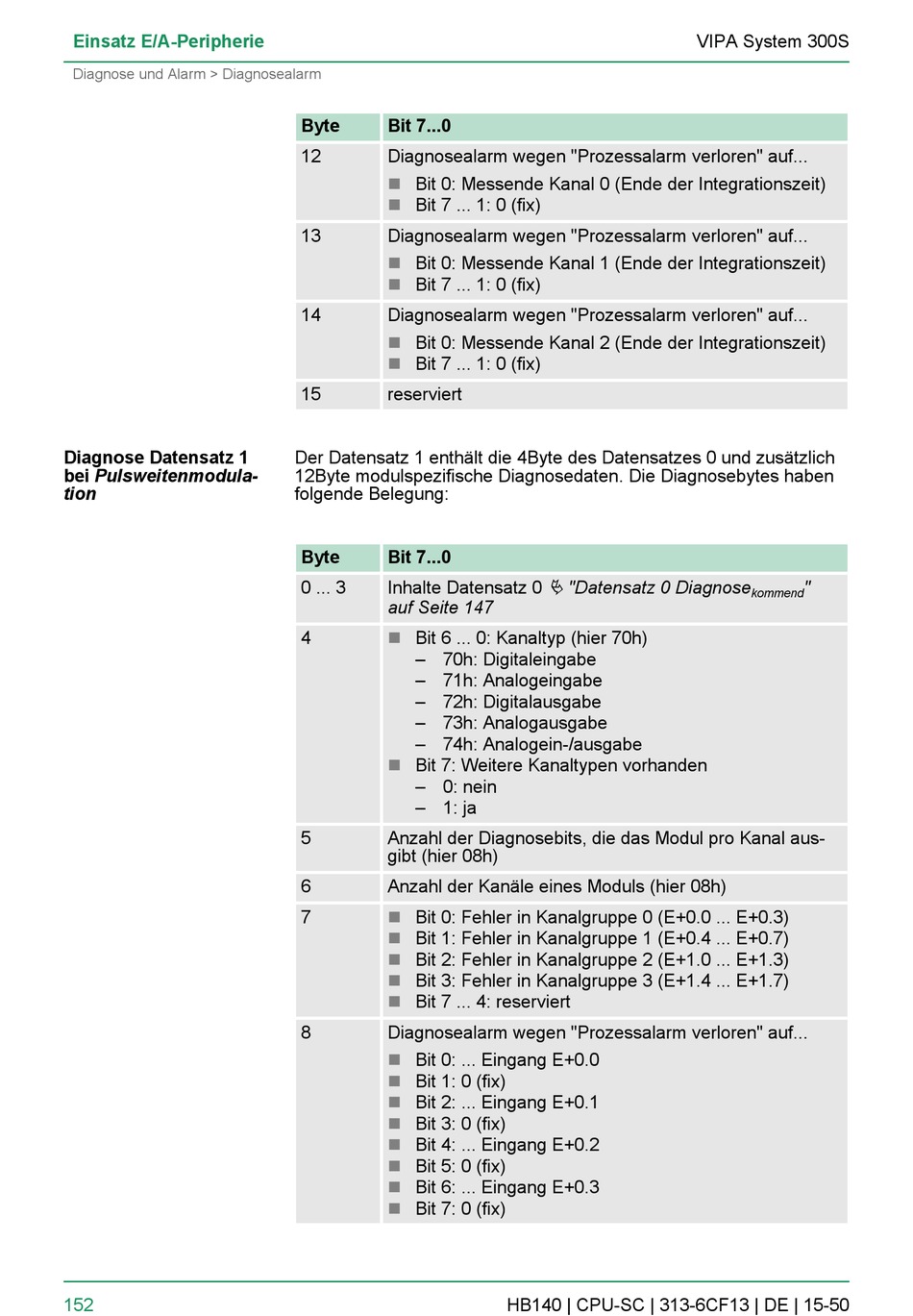

Einsatz E/A-Peripherie
Diagnose und Alarm > Diagnosealarm
Diagnose Datensatz 1
bei Pulsweitenmodula-
tion
152
Byte
Bit 7...0
12
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: Messende Kanal 0 (Ende der Integrationszeit)
n
Bit 7 ... 1: 0 (fix)
13
Diagnosealarm wegen "Prozessalarm verloren" auf...
Bit 0: Messende Kanal 1 (Ende der Integrationszeit)
n
n
Bit 7 ... 1: 0 (fix)
14
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: Messende Kanal 2 (Ende der Integrationszeit)
n
Bit 7 ... 1: 0 (fix)
15
reserviert
Der Datensatz 1 enthält die 4Byte des Datensatzes 0 und zusätzlich
12Byte modulspezifische Diagnosedaten. Die Diagnosebytes haben
folgende Belegung:
Byte
Bit 7...0
0 ... 3
Inhalte Datensatz 0
auf Seite 147
4
n
Bit 6 ... 0: Kanaltyp (hier 70h)
– 70h: Digitaleingabe
– 71h: Analogeingabe
– 72h: Digitalausgabe
– 73h: Analogausgabe
– 74h: Analogein-/ausgabe
n
Bit 7: Weitere Kanaltypen vorhanden
– 0: nein
– 1: ja
5
Anzahl der Diagnosebits, die das Modul pro Kanal aus-
gibt (hier 08h)
6
Anzahl der Kanäle eines Moduls (hier 08h)
7
n
Bit 0: Fehler in Kanalgruppe 0 (E+0.0 ... E+0.3)
n
Bit 1: Fehler in Kanalgruppe 1 (E+0.4 ... E+0.7)
n
Bit 2: Fehler in Kanalgruppe 2 (E+1.0 ... E+1.3)
n
Bit 3: Fehler in Kanalgruppe 3 (E+1.4 ... E+1.7)
Bit 7 ... 4: reserviert
n
8
Diagnosealarm wegen "Prozessalarm verloren" auf...
n
Bit 0: ... Eingang E+0.0
n
Bit 1: 0 (fix)
n
Bit 2: ... Eingang E+0.1
n
Bit 3: 0 (fix)
n
Bit 4: ... Eingang E+0.2
Bit 5: 0 (fix)
n
Bit 6: ... Eingang E+0.3
n
n
Bit 7: 0 (fix)
Ä "Datensatz 0 Diagnose
HB140 | CPU-SC | 313-6CF13 | DE | 15-50
VIPA System 300S
"
kommend
