7 Installation
3 Lassen Sie den Wasserhahn geöffnet, bis alle Luft aus dem
System entwichen ist.
4 Prüfen Sie alle Verbindungen
Verbindungen auf Undichtigkeiten.
7.10.7 So füllen Sie den Brauchwasserspeicher
Die Installationsanweisungen sind der Installationsanleitung des
Brauchwasserspeichers zu entnehmen.
7.10.8

So isolieren Sie die Wasserleitungen

Die Rohrleitungen im gesamten Wasserkreislauf MÜSSEN isoliert
werden, um Kondensatbildung während des Kühlbetriebs und eine
Verringerung der Heiz- und Kühlleistung zu verhindern.
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Isoliermaterials kein Kondensat bildet.

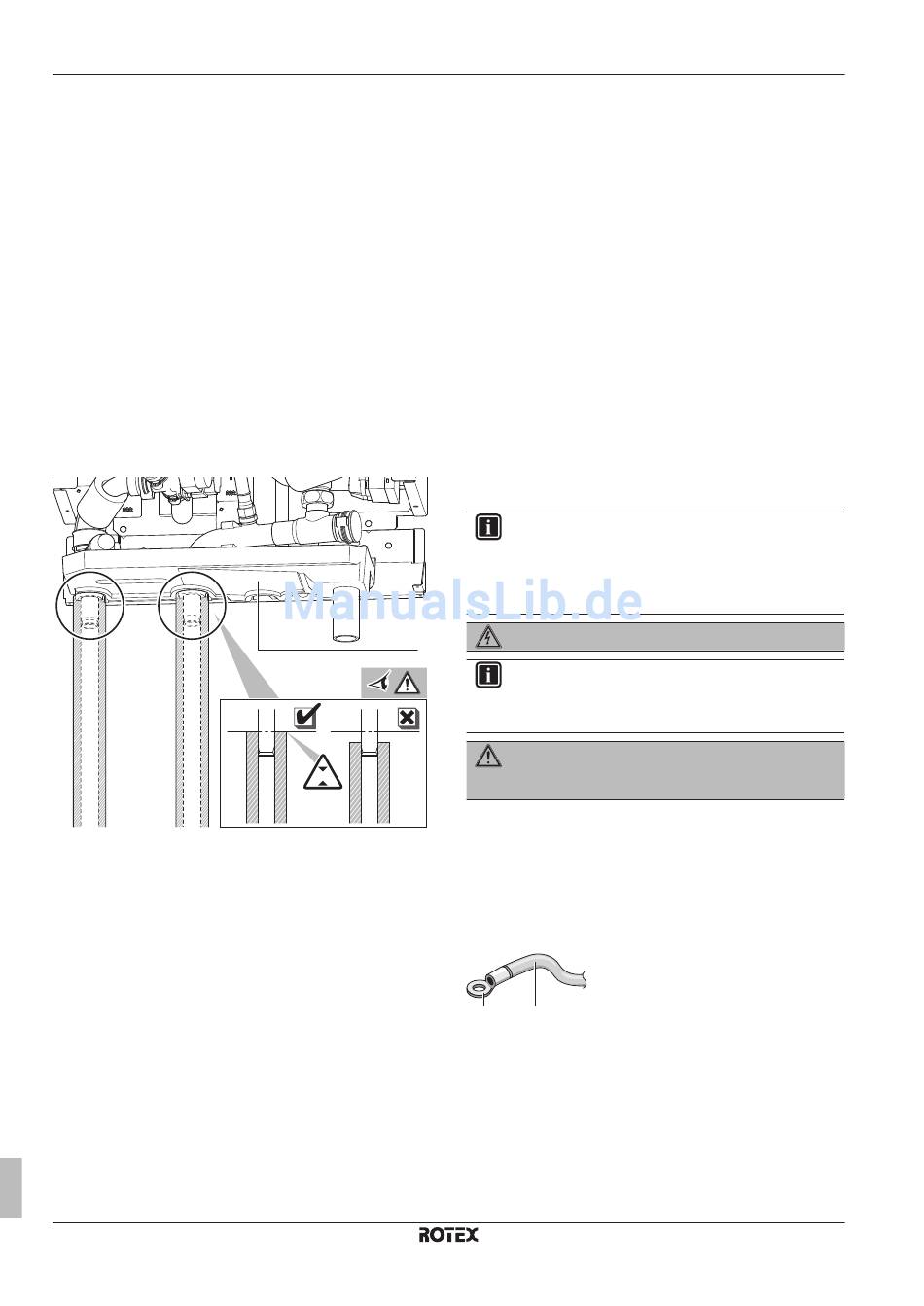

Wenn die Ablaufwanne installiert ist, stellen Sie sicher, dass das
Wasserrohr bis zur Ablaufwanne isoliert ist, um eine Kondensation
zu vermeiden.
Bei einem RHYHBX
a Ablaufwannen-Bausatz
7.11 Anschließen der elektrischen
Leitungen
7.11.1 Über das Anschließen der elektrischen
Leitungen
Vor dem Anschließen der elektrischen Leitungen
Auf Folgendes achten:
▪ Die Kältemittelleitung ist angeschlossen und überprüft
▪ Die Wasserleitung ist angeschlossen
Referenzhandbuch für den Monteur
40
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die
folgenden Schritte auszuführen:
einschließlich interner
1
2
3
4
5
6
7
8
9
10 Den Gaszähler anschließen.
11 Die Brauchwasserpumpe anschließen.
12 Den Alarmausgang anschließen.
13 Den Ausgang EIN/AUS für Heizen/Kühlen anschließen.
14 Die Stromverbrauch-Digitaleingänge anschließen.
7.11.2
a
0.0 mm
7.11.3
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen an der Spitze auf
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Überzeugen Sie sich,
(Stromversorgungssystem) den elektrischen Spezifikationen der
Wärmepumpe entspricht.
Die elektrischen Leitungen an die Außeneinheit anschließen.
Die elektrischen Leitungen an die Inneneinheiten anschließen.
Hauptstromversorgung an der Inneneinheit anschließen.
Hauptstromversorgung am Gaskessel anschließen.
Gaskessel und Innengerät durch das Kommunikationskabel
verbinden.
Die Benutzerschnittstelle anschließen.
Die Absperrventile anschließen.
Die Stromzähler anschließen.
Sicherheitsvorkehrungen beim
Anschließen von Elektrokabeln
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
GEFAHR: STROMSCHLAGGEFAHR
INFORMATION
Weitere Informationen über die Legende und die Position
des Elektroschaltplans am Gerät finden Sie unter
"Technische Daten".
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
Richtlinien für das Anschließen von
Elektrokabeln
jeden Fall runde, gecrimpte Klemmen installiert werden. Die
runden, gecrimpten Klemmen bis zum bedeckten Teil auf den
Draht setzen und mit einem geeigneten Werkzeug fixieren.
b a
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
dass der Netzanschluss
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
