Kabeltyp
Einadriges Kabel
A
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
c b
Litzenkabel mit
runder, gecrimpter
Anschlussklemme
a Anschluss
b Schraube
c Flache Unterlegscheibe
Anzugsdrehmomente
Element
M4 (X1M)
M4 (Erde)

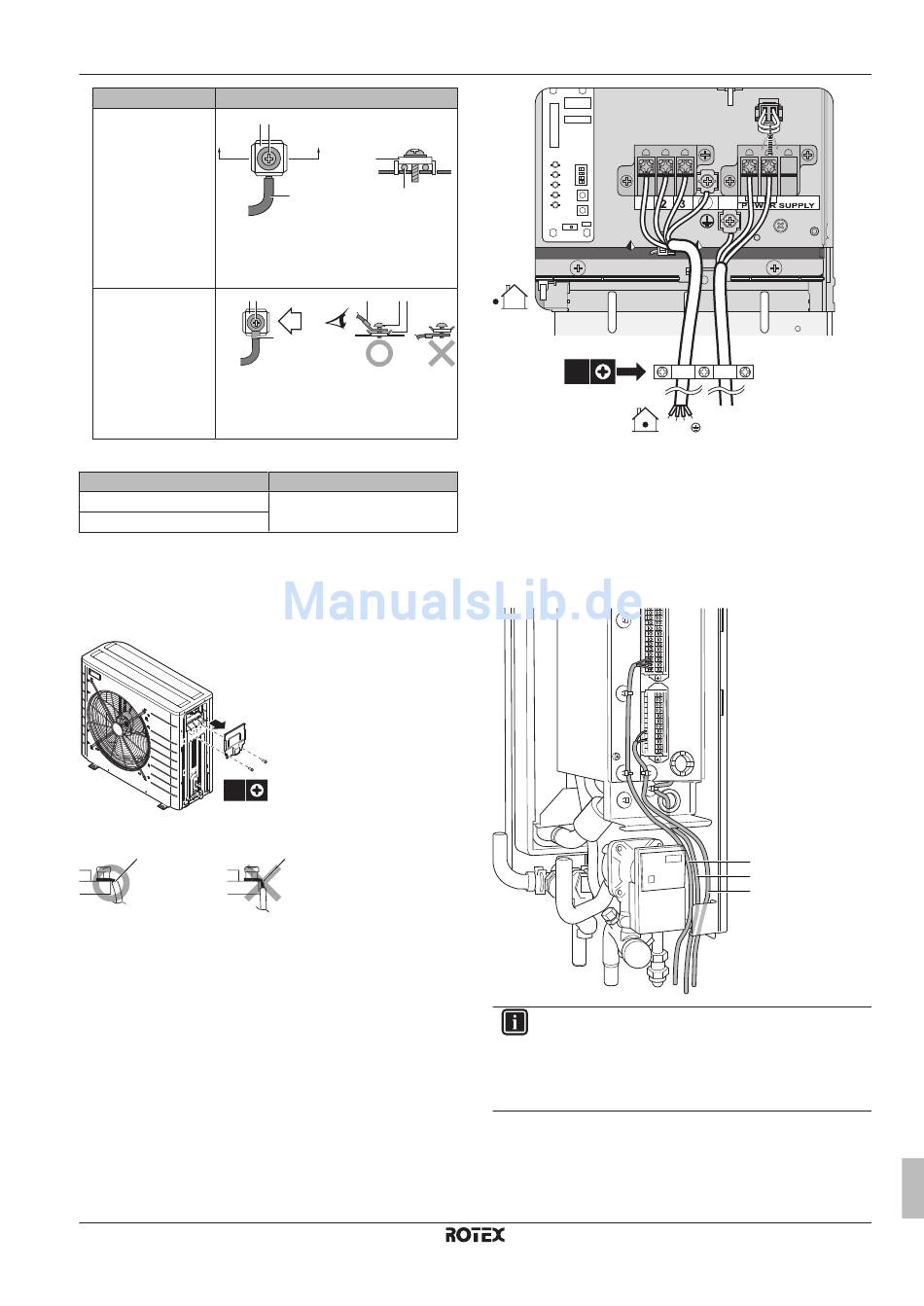

7.11.4 So schließen Sie die elektrischen
Leitungen an das Außengerät an
1 Entfernen Sie die 2 Schrauben an der Schaltkastenabdeckung.
2 Entfernen Sie die Schaltkastenabdeckung.
2
2×
3 Ziehen Sie die Isolierung von den Kabeln ab (20 mm).
a
a Entfernen Sie die Kabelisolierung bis zu diesem Punkt
b Wenn Sie zu viel von der Kabelisolierung entfernen, kann
dies zu einem Stromschlag oder Ableiterstrom führen.
4 Öffnen Sie die Drahtklemme.
5 Schließen Sie die
Stromversorgungskabel wie folgt an:
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
Installationsverfahren
c b
AA´
A´
c
a a
a b c
B
B
a
Anzugsdrehmoment (N•m)
1,2~1,5
1
b
Verbindungskabel
3×
6 Installieren Sie die Schaltkastenabdeckung.
7.11.5 So schließen Sie die elektrischen
Leitungen an das Innengerät an
Es wird empfohlen, alle elektrischen Leitungen zur Hydrobox vor der
Installation des Boilers zu installieren.
1 Die Kabel sollten von unten in das Gerät geführt werden.
2 Die Kabel sollten wie folgt innerhalb des Geräts verlegt werden:
und
INFORMATION
Planen Sie bei der Installation bauseitiger oder optionaler
Kabel eine ausreichende Kabellänge ein. Hierdurch ist es
möglich, während der Wartung den Schaltkasten zu
entfernen/neu zu positionieren und Zugriff auf andere
Komponenten zu erhalten.
7 Installation
1 2 3
a
c
b
a
b
c
