7 Installation
a
Y1
A4P
A8P
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.15 So schließen Sie den Ausgang EIN/AUS
für Heizen/Kühlen an

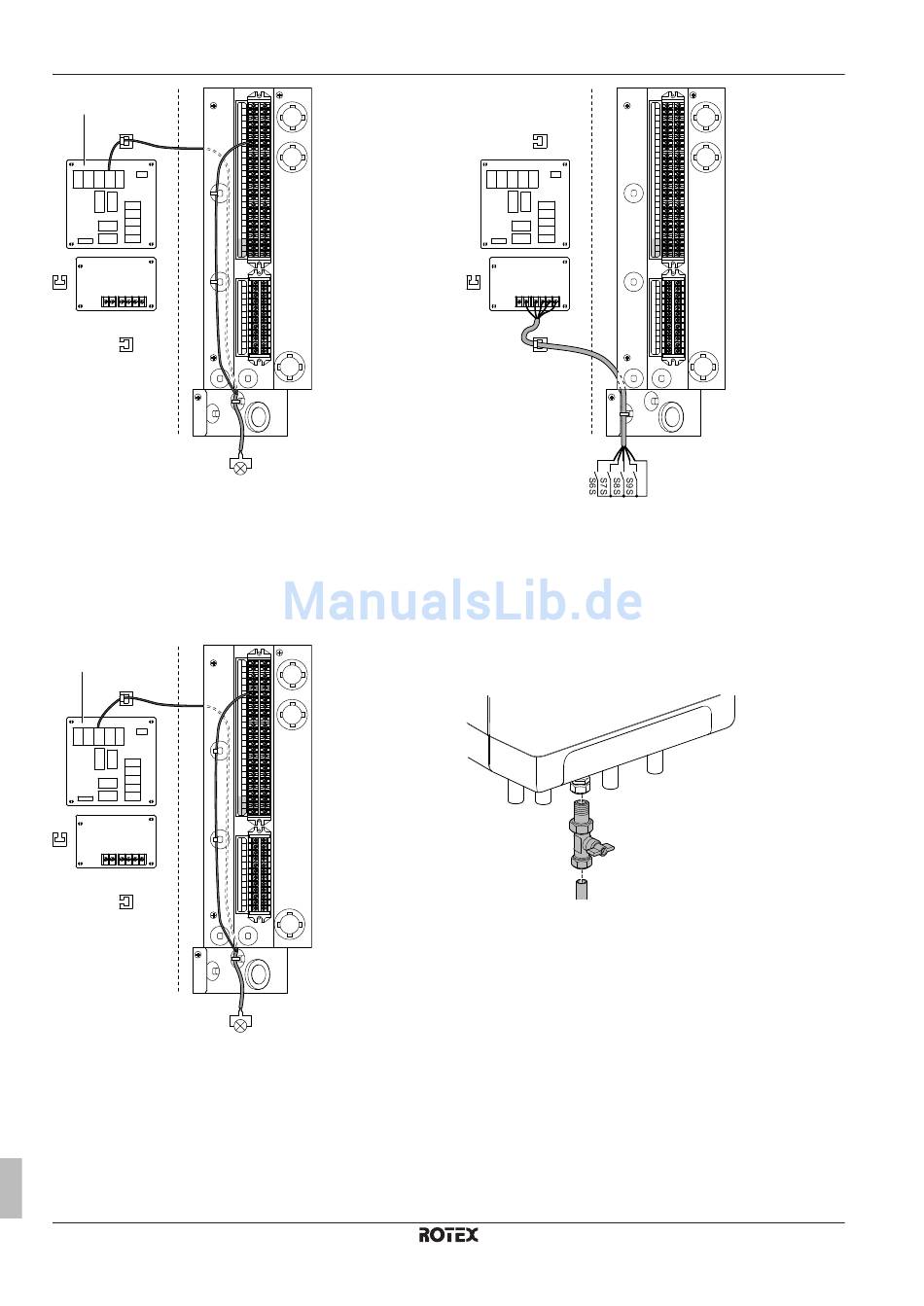

1 Schließen Sie das Kabel des EIN/AUS-Ausgangs für Heizen/
Kühlen an die entsprechenden Klemmen wie in der Abbildung
unten dargestellt an.
a
Y2
A4P
A8P
a EKRP1HB muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.16 So schließen Sie die Stromverbrauch-
Digitaleingänge an
1 Schließen Sie das Kabel der Stromverbrauch-Digitaleingänge
an die entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
Referenzhandbuch für den Monteur
46
28
X2M
X1M
X5M
29
X2M
X1M
X5M
A4P
a
A8P
a EKRP1AHTA muss installiert sein.
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.12 Anschließen der Gasleitung
7.12.1 So schließen Sie die Gasleitung an
1 Schließen Sie ein Gasventil an den 15-mm-Gasanschluss des
Gaskessels an und schließen Sie es gemäß den lokalen
Vorschriften an die bauseitigen Rohrleitungen an.
2 Installieren Sie einen Gassiebfilter im Gasanschluss, wenn das
Gas kontaminiert sein kann.
3 Verbinden Sie den Gaskessel mit der Gaszufuhr.
4 Prüfen Sie alle Teile bei einem Druck von maximal 50 mbar
(500 mm H O) auf Gasundichtigkeiten. Der Gaszufuhranschluss
2
darf keiner Spannung ausgesetzt sein.
7.13 Anschließen des Boilers an das
Rauchgassystem
Der Gaskessel darf NUR unabhängig von der Raumluft betrieben
werden.
Der Gaskessel wird mit einem konzentrischen 60/100-Rauchgas-/
Lufteinlassanschluss geliefert.
konzentrischer Anschluss, ist ebenfalls verfügbar.
Das konzentrische Adapterstück ist mit einem Messpunkt für den
Gasauslass und einem für den Lufteinlass versehen.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
X2M
X1M
X5M
Ein Adapterstück 80/125,
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
