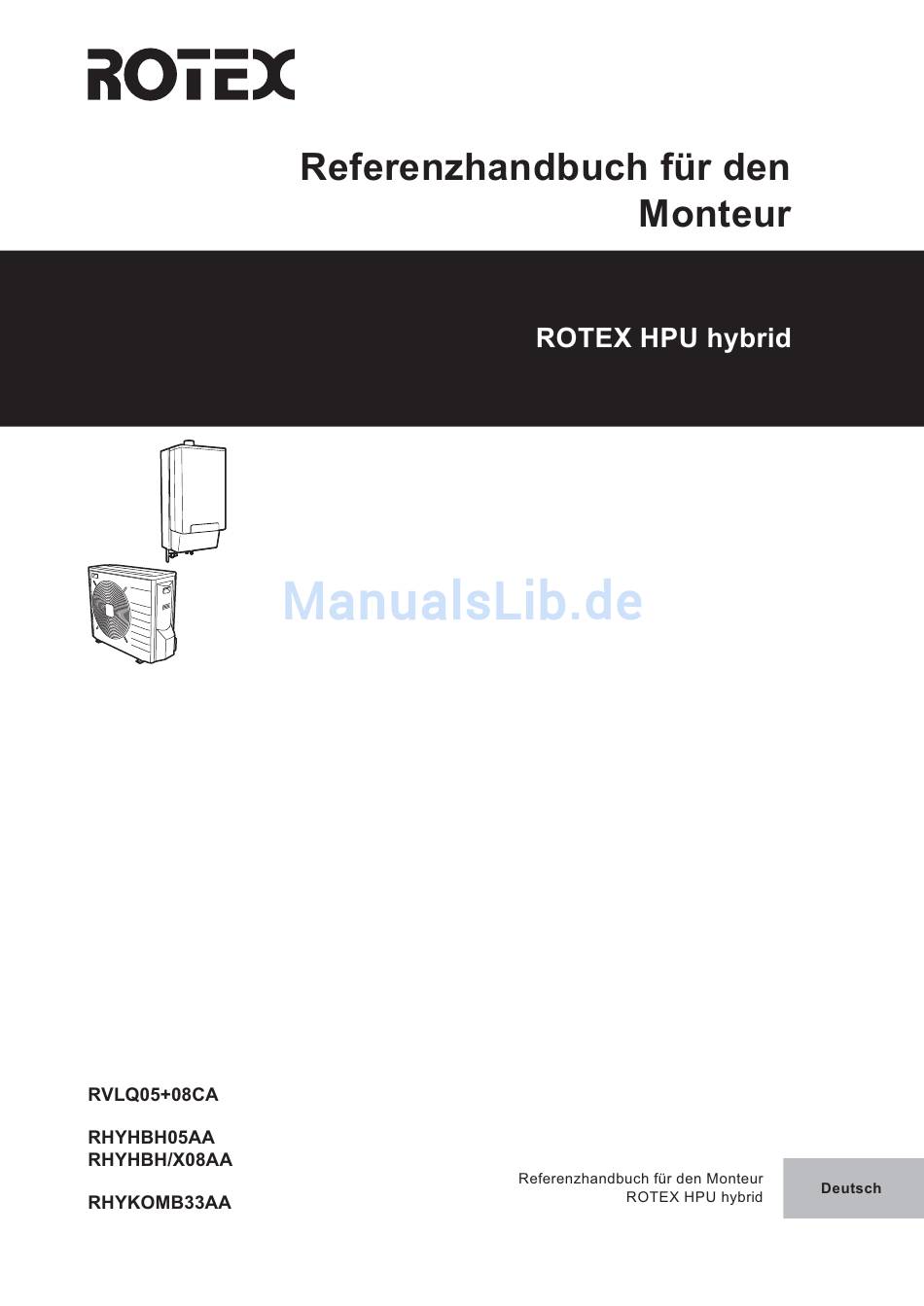

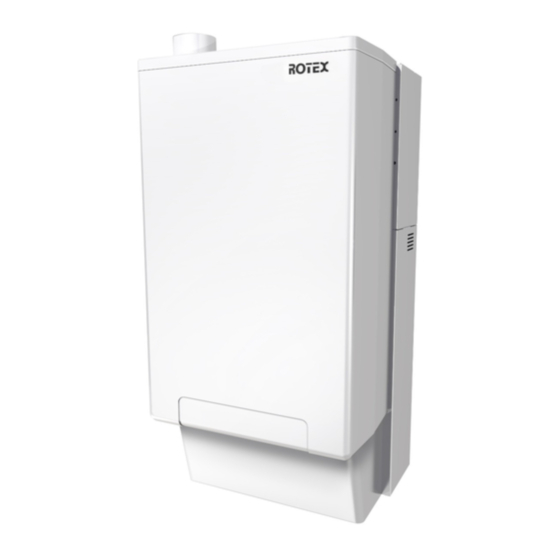

Rotex RHYHBH05AA Referenzhandbuch
Vorschau ausblenden
Andere Handbücher für RHYHBH05AA:
- Betriebsanleitung (52 Seiten) ,
- Installationsanleitung (32 Seiten) ,
- Referenzhandbuch (28 Seiten)
Verwandte Anleitungen für Rotex RHYHBH05AA
Inhaltszusammenfassung für Rotex RHYHBH05AA
- Seite 10 57kg 1× 1× 1× 2×...
- Seite 13 Anno: Condensing boiler Type: NOx classe: PIN: G.C.: SVGW: Qnw(net) Qn (net) Tmax °C 0063 2013...
- Seite 18 (mm) (mm)
- Seite 19 (mm)
- Seite 20 Ø Ø Ø Ø Ø...
- Seite 21 95°C 65°C FCU1 FCU2 FCU3 RAD1 RAD2 RAD3 89°C...
- Seite 22 95°C RAD1 RAD2 RAD3...
- Seite 24 58 0 58 0 58 0 1 5 0 1 5 0 58 0 1 5 0 1 5 0...
- Seite 26 2× 2× 1×...
- Seite 27 (mm)
- Seite 28 (mm) 2× (mm)
- Seite 30 30kg 2×...
- Seite 31 36kg...
- Seite 32 Ø22 mm...
- Seite 33 Ø22 mm...
- Seite 34 90° ±2 R=0.4~0.8...
- Seite 36 g h i...
- Seite 37 Contains fluorinated greenhouse gases RXXX GWP: XXX GWP × kg 1000...
- Seite 40 0.0 mm...
- Seite 41 2× AA´ A´...
- Seite 42 3× 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3...
- Seite 44 1× 1× 1× 1×...
- Seite 49 R/D=1 R/D=0.5...
- Seite 50 L2=–1.8×L1+11.8...
- Seite 53 0000 PY: 2017 EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0 0000 EN 14471 : 2013 T120 H1 W 1/2 O(00) LE E U0 PY: 2017...
- Seite 64 [1-02] [1-03] [1-00] [1-01] [1-08] [1-09] [1-06] [1-07]...
- Seite 65 [0-01] [0-00] [0-03] [0-02]...
- Seite 66 [0-05] [0-04] [0-07] [0-06]...
- Seite 67 +[8-06]...
- Seite 69 0°C 0°C...
- Seite 70 [ 9-0C ]...
- Seite 74 [0-0C] [0-0B] [0-0E] [0-0D] [2-03] [2-04] 00.00 01.00 22.00 23.00 24.00 [2-02]...
- Seite 76 3× 1 2 3...
- Seite 78 [9-0D]=8 a (kPa) b (l/min) [9-0D]=0 [9-0D]=5 a (kPa) a (kPa) b (l/min) b (l/min) [9-0D]=6 [9-0D]=7 a (kPa) a (kPa) b (l/min) b (l/min)
- Seite 88 l/min...
- Seite 93 24h (1) 36h (2) 35°C (2) 25°C (1)
- Seite 107 AUSSENGERÄT WÄRMETAUSCHER TEMPERATURFÜHLER FÜR AUSSENLUFT 7,9CuT 7,9CuT 7,9CuT KÄLTEMITTELFLUSS 7,9CuT KAPILLARROHR 1 12,7CuT 7,9CuT 7,9CuT 4,0CuT KÜHLEN 7,9CuT 7,9CuT 4,0CuT DÄMPFER 7,9CuT HEIZEN MIT FILTER KAPILLARROHR 2 6,4CuT 7,9CuT KAPILLARROHR 3 4,0CuT WÄRME- 4,0CuT TAUSCHER- FÜHLER KAPILLARROHR 4 FILTER PROPELLERLÜFTER MOTORBETRIEBENES VENTIL 12,7CuT...
- Seite 108 3D082238-1B...
- Seite 109 /12.2...
- Seite 112 Stromversorgung Standardteile Hinweise: Nur für normale Stromversorgung 3-adrig - Bei Signalkabel: Mindestabstand von Stromkabeln > 5 cm einhalten Stromversorgung des Geräts: 230 V + Erde - Bauseitig Außengerät Nur für Wärmepumpentarif-Netzanschluss Stromversorgung bei Wärmepumpentarif für Gerät: 3-adrig 230 V + Erde X1M: L-N-Erde 2-adrig Normaltarif-Netzanschluss für Innengerät: 230 V...
- Seite 113 230 V~/50 Hz 43 2 1 2 3 4 5 6 7 8 4 3 2 1 X2 X1 (230 V~) (230 V~) 3.15 3-4= 1= 0 V 2-3= 2= 24 V= 3= Tacho 4= Pwm...
- Seite 114 5 kW A (kPa) B (l/min) 6 7 8 8 kW A (kPa) B (l/min) 4D082239-1C...
- Seite 116 Déclaration de conformité A.R. 17/7/2009-BE Verklaring van overeenstemming K.B. 17/7/2009-BE Konformitätserklarung K.E. 17.7.2009-BE ROTEX Heating Systems GmbH D-74363 Güglingen, Germany Nous certifions par la présente que la série des appareils spécifiée ci-après est conforme au modèle type décrit dans la déclaration de Wir bestätigen hiermit, dass die nachstehende Geräteserie dem in der CE-Konformitätserklärung beschriebenen Baumuster entspricht und...
- Seite 118 Tabelle bauseitiger Einstellungen ID66F3 [6.8.2] = ..Anwendbare Innengeräte *HYHBH05AAV3 *HYHBH08AAV3 *HYHBX08AAV3 Hinweise 4P353731-1E - 2017.02...
- Seite 119 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert Benutzereinstellungen Voreinstellwerte Raumtemperatur 7.4.1.1 Komfort (Heizen) [3-07]~[3-06], Stufe: A.3.2.4 21°C 7.4.1.2 Eco (Heizen) [3-07]~[3-06], Stufe: A.3.2.4 19°C 7.4.1.3 Komfort (Kühlen) [3-09]~[3-08], Stufe: A.3.2.4 24°C 7.4.1.4 Eco (Kühlen)
- Seite 120 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert Monteureinstellungen Systemlayout Standard A.2.1.1 [E-00] Gerätetyp 3: Hybrid A.2.1.2 [E-01] Verdichtertyp 0: 08 A.2.1.3 [E-02] Softwaretyp (innen) *HYHBH05+08: 1: Typ 2 *HYHBX08: 0: Typ 1 A.2.1.6 [D-01] Kontakt Zwangsaus.
- Seite 121 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert A.3.2.2 [2-0A] Raumtemperatur-Korrektur -5~5°C, Stufe: 0,5°C 0°C A.3.2.3 [2-09] Ext. Raumfühler-Korrekt. -5~5°C, Stufe: 0,5°C 0°C A.3.2.4 Raumtemp.-Stufe 0: 1°C 1: 0,5°C Betriebsbereich A.3.3.1 [4-02] Raumheizung AUS-Temp.
- Seite 122 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert A.6.C 0: Manuell 1: Automatisch Übersicht Einstellungen [0-00] Vorlauftemperaturwert für hohe Umgebungstemp. für witterungsabhängige Kurve [9-05]~min(45,[9-06])°C, Stufe: 1°C beim Heizen der VLT-Zusatzzone. 35°C [0-01] Vorlauftemperaturwert für niedrige Umgebungstemp.
- Seite 123 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [4-09] Welcher Strombegrenzungstyp ist erforderlich? 0: Stromaufnahme 1: Leistungsaufn. [4-0A] [4-0B] Hysterese des automatischen Wechsels zwischen Kühlen/Heizen. 1~10°C, Stufe: 0,5°C 1°C [4-0D] Veratz des automatischen Wechsels zwischen Kühlen/Heizen. 1~10°C, Stufe: 0,5°C 3°C [4-0E]...
- Seite 124 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [9-05] Gewünschte minimale VLT für die Zusatzzone im Heizbetrieb? 15~37°C, Stufe: 1°C 25°C [9-06] Gewünschte maximale VLT für die Zusatzzone im Heizbetrieb? 37~80°C, Stufe: 1°C 80°C [9-07] Gewünschte minimale VLT für die Zusatzzone im Kühlbetrieb?
- Seite 125 Monteureinstellungen im Tabelle bauseitiger Einstellungen Widerspruch zu Standardwert Brotkrumen Bauseitiger Einstellungsname Bereich, Schritt Datum Wert Code Standardwert [E-05] Kann das System Brauchwasser aufbereiten? 0: Nein 1: J [E-06] Ist ein Brauchwasserspeicher im System installiert? 0: Nein 1: J [E-07] Welcher Brauchwasserspeichertyp ist installiert? 4: Typ 5 6: Typ 7 [E-08]...
- Seite 128 ROTEX Heating Systems GmbH Langwiesenstraße 10 D-74363 Güglingen www.rotex-heating.com Unsere Partner im Ausland Our partners abroad • Unsere Partner im Ausland Nos partenaires à l’étranger • Le nostre sedi all'estero Neustros representantes en el extranjero http://de.rotex-heating.com > ueber-rotex > international...
