Rohrleitungsplan: Innengerät - Rotex RVLQ05+08CA Referenzhandbuch

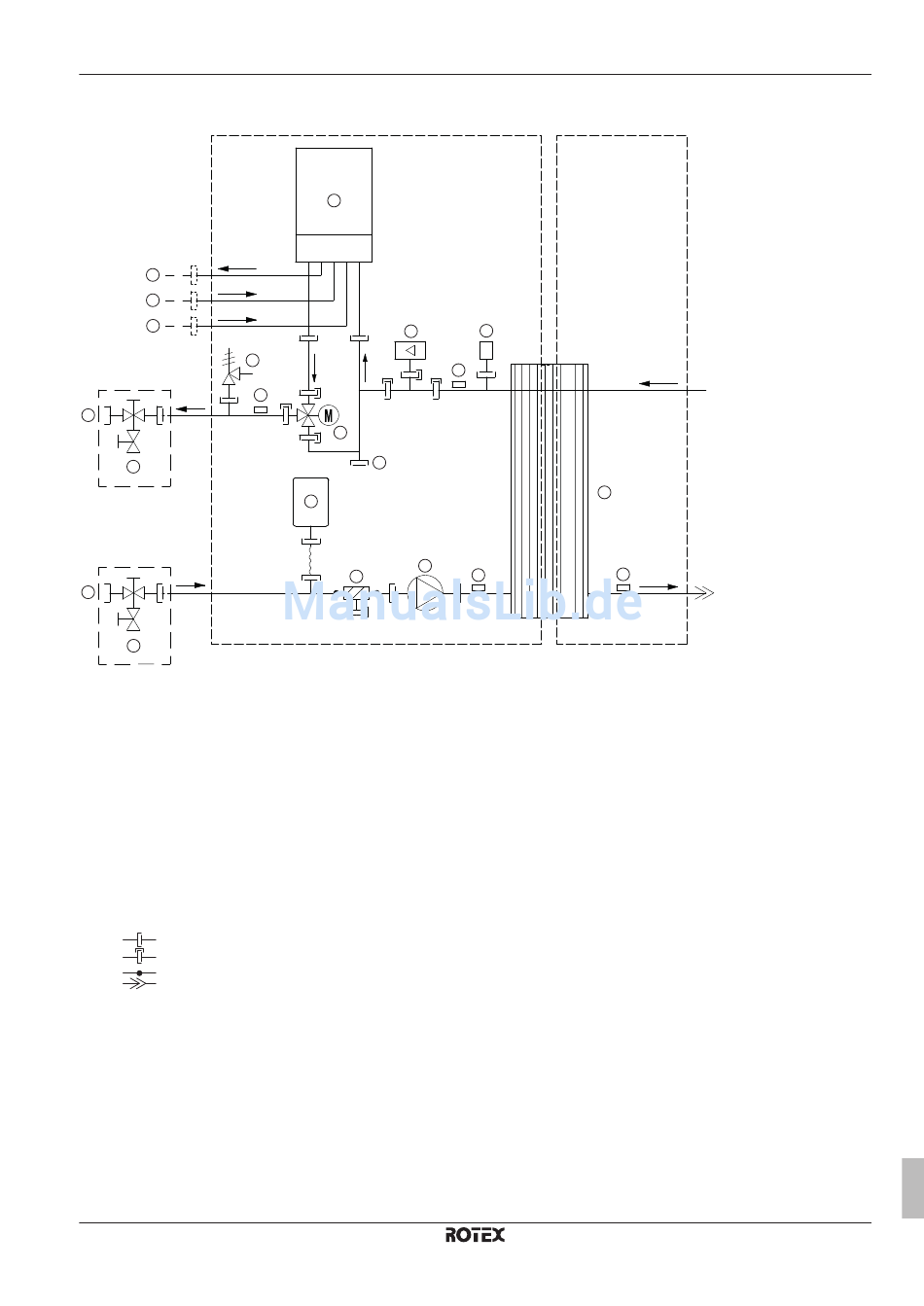

15.5.2 Rohrleitungsplan: Innengerät
A
13
14
15
11
1
3
2
3
1 Wassereinlass für Raumheizung/-kühlung
2 Wasserauslass für Raumheizung/-kühlung
3 Absperrventil mit Ablauf-/Füllventil
4 Ausdehnungsgefäß
5 Filter
6 Pumpe
7 Platten-Wärmetauscher
8 Entlüftung
9 Flusssensor
10 3-Wege-Ventil
11 Sicherheitsventil
12 Gasheizkessel
13 Brauchwasser: Warmwasser-AUSLASS
14 Gasleitung
15 Brauchwasser: Warmwasser-EINLASS
16 R1T – Platten-Wärmetauscher-Fühler am Wasserauslass
17 R2T – Fühler am Wasserauslass
18 R3T – Wärmetauscher-Flüssigkeits-Heißgasfühler
19 R4T – Thermistor am Wasserzufluss
20 Schraubverbindung (nur für RHYHBH05+RHYHBH08)
Schraubverbindung
Schnellkupplung
Hart gelötete Verbindung
Bördelanschluss
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
12
9
17
10
20
4
6
5
B
8
16
7
18
19
15 Technische Daten
3D082238-1A
Referenzhandbuch für den Monteur
111
