7.11.11 So schließen Sie den Stromzähler an
INFORMATION
Überprüfen Sie bei
Transistorausgang die Polarität. Der Plus-Pol MUSS mit
X5M/7 und der Minus-Pol mit X5M/8 verbunden werden.

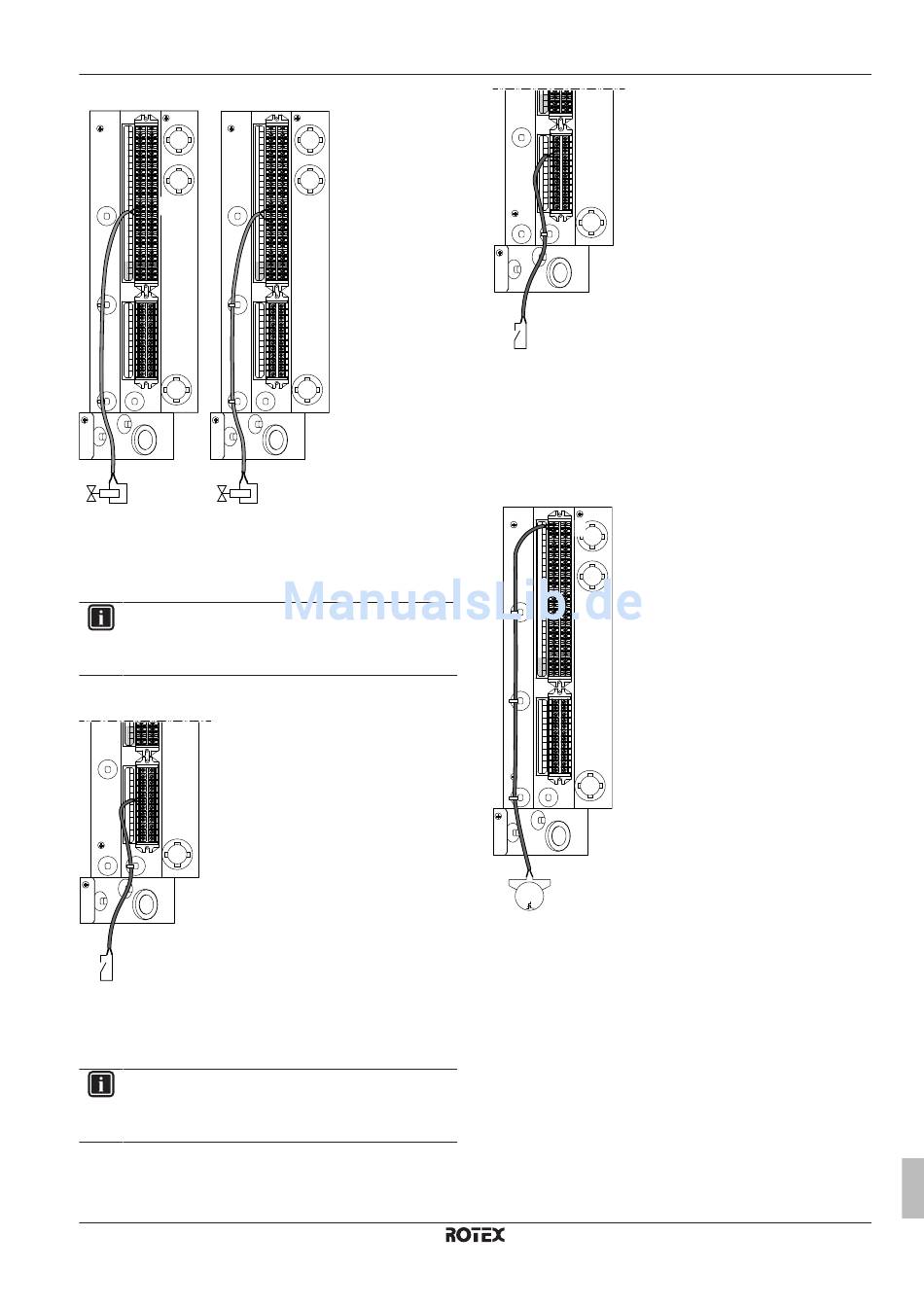

1 Schließen Sie das Stromzählerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
X1M
X5M
8
7
S2S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.12 So schließen Sie den Gaszähler an
INFORMATION
Überprüfen Sie
Transistorausgang die Polarität. Der Plus-Pol MUSS mit
X5M/9 und der Minus-Pol mit X5M/10 verbunden werden.
1 Schließen Sie das Kabel
entsprechenden Klemmen, wie in der Abbildung unten
dargestellt, an.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
NC
X2M
7
6
5
X1M
X5M
einem Stromzähler
bei einem Gaszähler
des Gaszählers an
X1M
10
9
X5M
S3S
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.13 So schließen Sie die Brauchwasserpumpe
an
1 Schließen Sie das Kabel der Brauchwasserpumpe an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
34
35
X2M
mit
X1M
X5M
M
M2P 1~
2 Das Kabel mit Kabelbindern an den Kabelbinderhalterungen
befestigen.
7.11.14 So schließen Sie den Alarmausgang an
1 Schließen Sie das Kabel des Alarmausgangs an die
entsprechenden Klemmen wie in der Abbildung unten
dargestellt an.
mit
die
