7 Installation

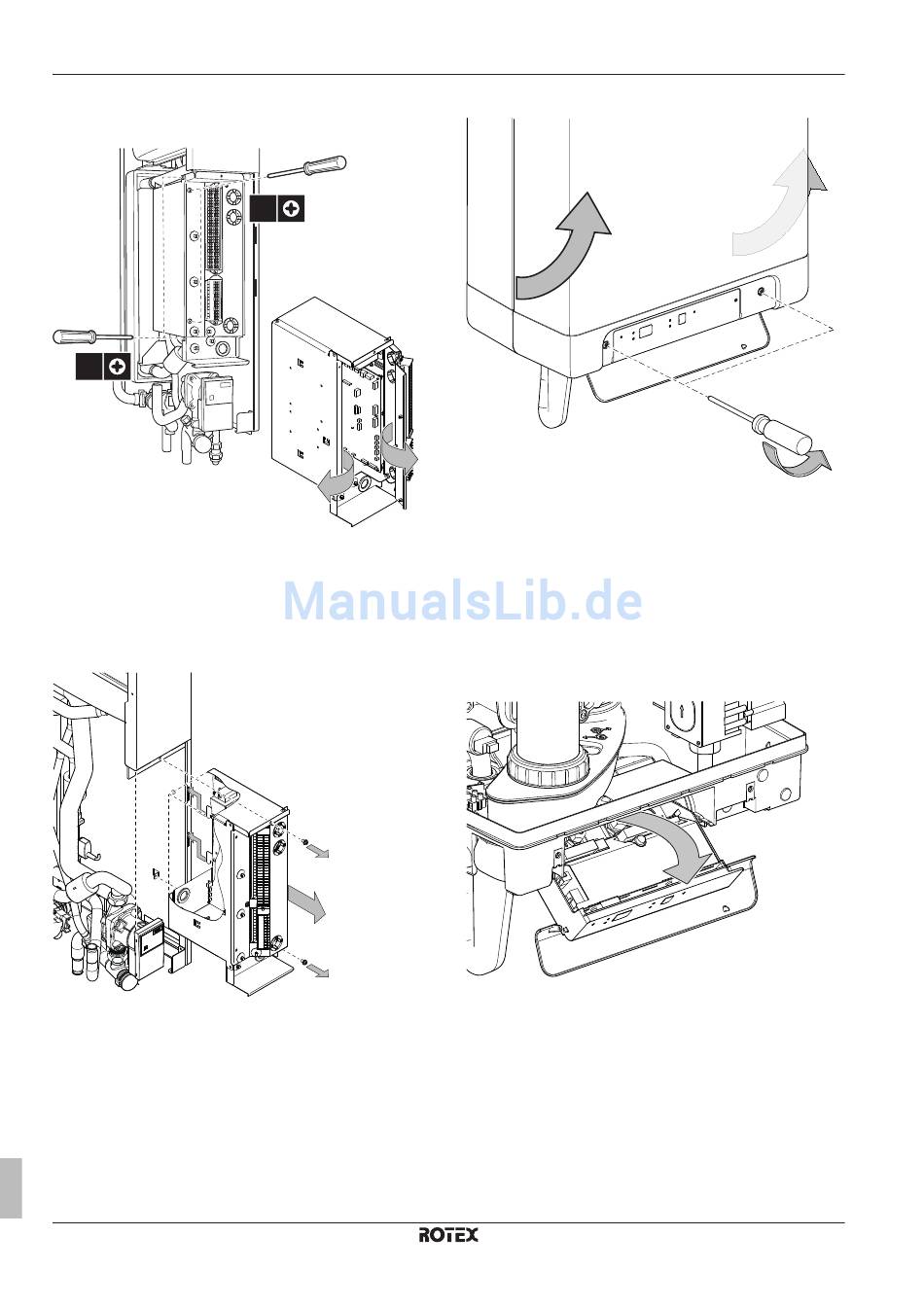

4 Entfernen Sie die obere und untere Schraube an der
Frontblende des Schaltkastens.
5 Die Frontblende des Schaltkastens lässt sich öffnen.
4
2×
Wenn Sie nach der Installation des Boilers auf den Schaltkasten
zugreifen müssen, gehen Sie wie folgt vor:
6 Entfernen Sie die obere und untere Schraube an der
Seitenwand des Schaltkastens.
7 Nehmen Sie den Schaltkasten aus dem Gerät.
8 Hängen Sie den Schaltkasten mit den dafür vorgesehenen
Haken am Schaltkasten an die Seite des Geräts.
8
Referenzhandbuch für den Monteur
26
2
2×
3
5
6
7
6
7.2.4 So öffnen Sie den Gasboiler
2
1 Öffnen Sie den Anzeigedeckel.
2 Lösen Sie beide Schrauben.
3 Neigen Sie die Frontblende auf sich zu und entfernen Sie die
Frontblende.
7.2.5 So öffnen Sie die Schaltkastenabdeckung
des Gasboilers
1 Öffnen Sie den Gasboiler; siehe
Gasboiler" auf Seite 26.
2 Ziehen Sie die Boilersteuereinheit
Boilersteuerung kippt nach unten, sodass Sie Zugang erhalten.
7.3 Montieren des Außengeräts
7.3.1 Montage der Außeneinheit
Wenn
Sie müssen erst die Außen- und die Inneneinheit installieren, bevor
Sie die Leitungen für Kältemittel und Wasser installieren können.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
1
"7.2.4 So öffnen Sie den
nach vorne. Die
RHYKOMB33AA
ROTEX HPU hybrid
