7 Installation
HINWEIS
In Europa wird die Treibhausgasemission der Kältemittel-
Gesamtfüllmenge im System (ausgedrückt als CO
Äquivalent in Tonnen)
Wartungsintervalle verwendet. Befolgen Sie die geltende
Gesetzgebung.
Formel zur Berechnung der Treibhausgasemission:
GWP-Wert des Kältemittels × Kältemittel-Gesamtfüllmenge
[in kg] / 1000
2 Befestigen Sie den Aufkleber
Außengeräts nahe der Gas- und Flüssigkeitsabsperrventile.
7.10 Anschließen der Wasserleitungen
7.10.1 Über den Anschluss der Wasserleitung
Vor dem Anschluss der Wasserleitung
Stellen Sie sicher, dass Außen-, Innengerät und Gaskessel montiert
sind.
Typischer Ablauf
Der Anschluss der Wasserleitung erfolgt in der Regel in diesen
Phasen:
1 Anschließen der Wasserleitung des Innengeräts.
2 Anschließen der Wasserleitung des Gaskessels.
3 Befüllen des Raumheizungskreislaufs.
4 Füllen des Brauchwasserkreislaufs des Gaskessels.
5 Befüllen des Brauchwasserspeichers.
6 Isolieren der Wasserleitung.
7.10.2 Vorsichtsmaßnahmen beim Anschließen
der Wasserleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.10.3 Anschließen der Wasserleitungen des
Innengeräts
So schließen Sie die Wasserleitung für die
Raumheizung an
HINWEIS
Bei einer alten Heizungsanlage wird empfohlen, einen
Schmutzfilter zu verwenden. Schmutz oder Ablagerungen
von der Heizanlage können das Gerät beschädigen und
seine Lebensdauer verringern.
HINWEIS
Üben Sie beim Anschließen der Rohrleitung KEINE
übermäßige Kraft aus. Eine Verformung von Rohrleitungen
kann zu einer Fehlfunktion des Geräts führen.
HINWEIS
▪ Es wird empfohlen, Absperrventile an den Ein- und
Ausgängen zur Raumheizung zu installieren. Die
Absperrventile sind bauseitig zu liefern. Dann können
Sie das Gerät warten, ohne das ganze System
entleeren zu müssen.
▪ Planen Sie einen Entleerungs-/Füllpunkt zum Entleeren
oder Füllen des Raumheizungskreislaufs ein.
Referenzhandbuch für den Monteur
38
-
2
zur Festlegung der
an der Innenseite des
HINWEIS
Installieren Sie KEINE Ventile zum sofortigen Absperren
des gesamten Heizverteilersystems
Bodenheizungsschleifen, Ventilator-Konvektoren usw.), da
dies zu einem unmittelbaren
Wasserdurchflusses zwischen dem Auslass und dem
Einlass des Geräts führen kann (z. B. über ein Bypass-
Ventil). Dies kann zu einem Fehler führen.
1 Schließen Sie den Anschluss für den Wassereinlass (Ø22 mm)
an.
2 Schließen Sie den Anschluss für den Wasserauslass (Ø22 mm)
an.

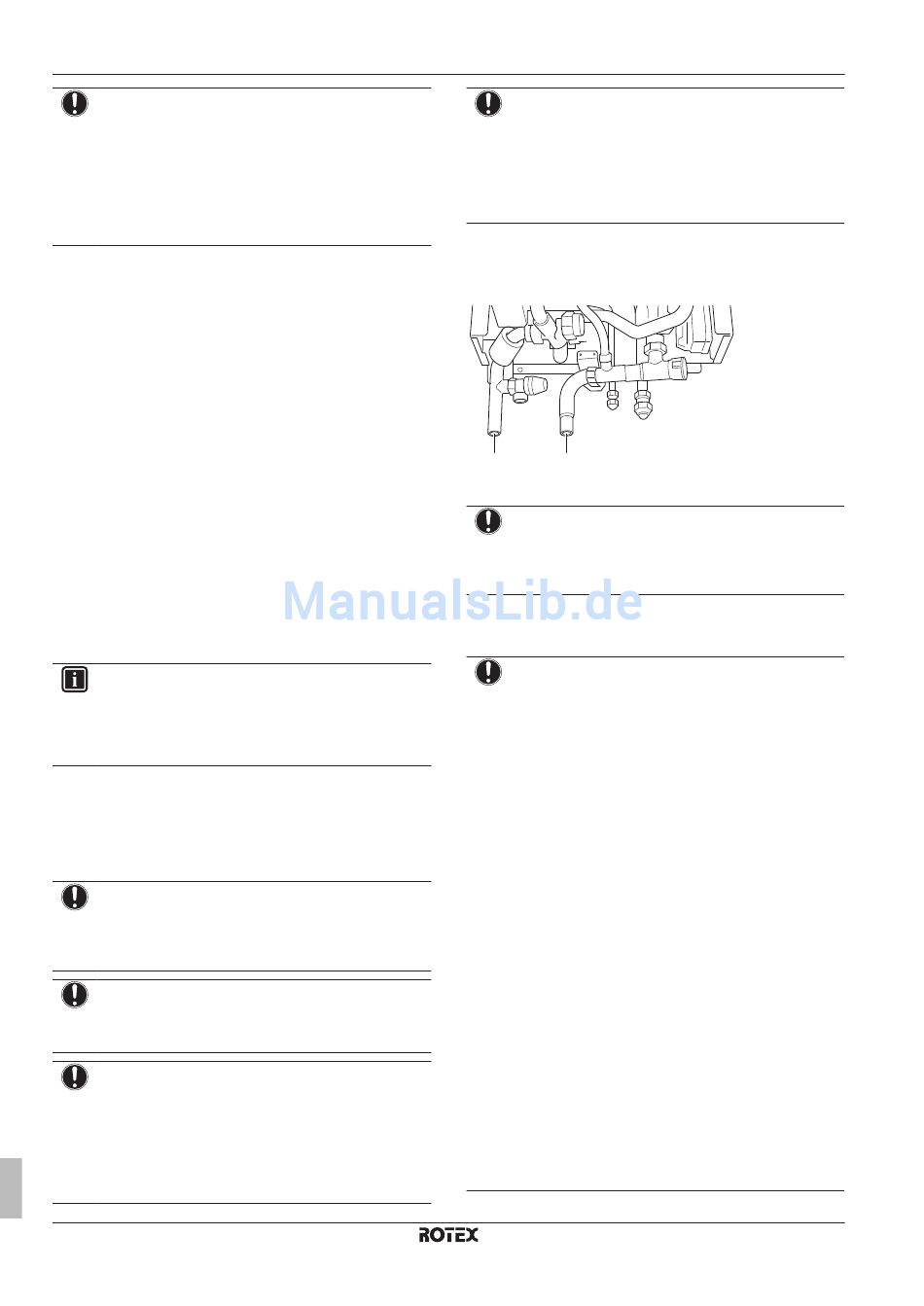

b a
a Wassereinlass
b Wasserauslass
HINWEIS
Um im Fall eines Wasseraustritts Schäden im Umfeld des
Geräts zu vermeiden, wird empfohlen, das Absperrventil
am Kaltwasserzulauf
Abwesenheitsphasen zu schließen.
3 Bei Anschluss an den optionalen Brauchwasserspeicher ziehen
Sie die Installationsanleitung des Brauchwasserspeichers zu
Rate.
HINWEIS
▪ Installieren Sie eine Abflussvorrichtung und ein
Druckminderventil
Zylinders des Brauchwasserspeichers.
▪ Um eine Rücksaugung zu vermeiden, wird die
Installation eines Rückschlagventils am Wassereinlass
des Brauchwasserspeichers in Übereinstimmung mit
der gültigen Gesetzgebung empfohlen.
▪ Es wird empfohlen,
Kaltwassereinlass in Übereinstimmung mit der gültigen
Gesetzgebung zu installieren.
▪ Installieren Sie in Übereinstimmung mit der gültigen
Gesetzgebung ein
Kaltwassereinlass.
▪ Es wird empfohlen, das Druckminderventil an einer
höheren Position als der Brauchwasserspeicher zu
installieren. Das Heizen des Brauchwasserspeichers
führt zu einer Ausdehnung des Wassers, und ohne
Druckminderventil kann der Wasserdruck im Speicher
über den Nenndruck des Speichers steigen. Außerdem
ist die an den Speicher angeschlossene bauseitige
Installation (Rohrleitungen,
diesem hohen Druck ausgesetzt. Um diesen hohen
Druck zu vermeiden, muss ein Druckminderventil
installiert werden. Der Überdruckschutz ist von der
ordnungsgemäßen Funktion des bauseitig installierten
Druckentlastungsventils abhängig. Wenn dieses Ventil
NICHT ordnungsgemäß
Überdruck zu einer Deformation des Speichers und
möglicherweise zu einem Wasseraustritt. Um den
ordnungsgemäßen Betrieb zu gewährleisten, ist eine
regelmäßige Wartung durchzuführen.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
(Radiatoren,
Kurzschluss des
während längerer
am Kaltwasseranschluss des
ein Druckminderventil am
Ausdehnungsgefäß am
Entnahmepunkte etc.)
funktioniert, führt der
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
