Formel Zur Berechnung Des Vordrucks Des Ausdehnungsgefäßes; Prüfen Der Wassermenge Und Der Durchflussmenge - Rotex RVLQ05+08CA Referenzhandbuch

a Außengerät
b Innengerät
c Wärmetauscher
d Kessel
e Bypass-Ventil
f Pumpe
g Absperrventil (bauseitig zu liefern)
h Motorisiertes 3-Wege-Ventil (im Options-Bausatz)
i Kollektor
j Brauchwasserspeicher (optional)
k Wärmetauscher-Rohrschlange
FCU1...3 Ventilator-Konvektor (optional)
RAD1...3 Radiator (bauseitig zu liefern)
▪ Wasserablauf – niedrige Punkte. Bringen Sie an allen niedrigen
Punkten des Systems Ablaufhähne an, um eine vollständige
Entleerung des Kreislaufs zu ermöglichen.
▪ Wasserablauf – Druckentlastungsventil. Bringen Sie einen
geeigneten Ablauf für das Druckentlastungsventil an, damit kein
Wasser zu Strom führenden Kontakten gelangen kann.
▪ Entlüftungsventile. Bringen Sie an allen hohen Punkten des
Systems Entlüftungsventile
Wartungszwecken leicht zugänglich sein. Das Innengerät ist mit
einer automatischen Entlüftungsvorrichtung
Überprüfen Sie, dass das Entlüftungsventil NICHT zu fest
angezogen ist. Es muss möglich sein, dass aus dem
Wasserkreislauf automatisch Luft abgegeben werden kann.
▪ Verzinkte Teile. Auf Keinen Fall im Wasserkreislauf verzinkte
Teile verwenden. Da im internen Wasserkreislauf des Gerätes
Kupferrohre verwendet werden, können diese Teile stark
korrodieren.
▪ Metallrohre nicht aus Messing. Wenn Metallrohre verwendet
werden, die nicht aus Messing sind, isolieren Sie beide
Materialien ordnungsgemäß, so dass diese NICHT in Kontakt
geraten. Dies dient zur Vermeidung galvanischer Korrosion.
▪ Ventil – Trennen der Kreisläufe. Wenn im Wasserkreislauf ein 3-
Wege-Ventil verwendet wird, achten Sie darauf, dass der
Wasserkreislauf für die
Wasserkreislauf der Bodenheizung
getrennt sind.
▪ Ventil – Umstellzeit. Wird im Wasserkreislauf ein 2-Wege-Ventil
oder ein 3-Wege-Ventil verwendet, muss die Ventil-Umstellzeit
kürzer als 60 Sekunden sein.
▪ Filter. Es wird dringend empfohlen, einen zusätzlichen Filter am
Wasserkreislauf für den Heizbetrieb zu installieren. Insbesondere
für die Entfernung von Metallpartikeln aus den bauseitigen
Rohrleitungen für den Heizbetrieb wird die Nutzung eines Magnet-
oder Zyklonfilters empfohlen, der kleine Partikel entfernen kann.
Kleine Partikel können das Gerät beschädigen und werden NICHT
vom Standardfilter des Heizpumpensystems entfernt.
▪ Schmutzfilter – Alte Heizungsanlagen. Bei einer alten
Heizungsanlage wird empfohlen,
verwenden. Schmutz oder Ablagerungen von der Heizanlage
können das Gerät beschädigen
verringern. Der Brauchwasserkreislauf kann auch durch einen
Filter geschützt werden,
Brauchwasser-Betriebs zu verhindern.
▪ Brauchwasserspeicher – Fassungsvermögen.
Wasserstagnierung zu vermeiden, ist es wichtig, dass das
Fassungsvermögen des Brauchwasserspeichers dem täglichen
Brauchwasserverbrauch entspricht.
▪ Brauchwasserspeicher –
Brauchwasserspeicher muss sofort nach der Installation mit
frischem Wasser gespült werden. Dieses Verfahren muss in den
ersten 5 Tagen nach der Installation mindestens einmal täglich
wiederholt werden.
▪ Brauchwasserspeicher – Stillstand. Wenn über einen längeren
Zeitraum kein Wasser verbraucht wird, MUSS das System vor der
erneuten Verwendung mit Frischwasser gespült werden.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
an. Diese müssen
ausgestattet.
Brauchwasserbereitung und
vollständig voneinander
einen Schmutzfilter
und seine Lebensdauer
um den Ausfall während
Um
nach der Installation.
▪ Brauchwasserspeicher – Desinfektion. Informationen zur
Desinfektion des Brauchwasserspeichers finden Sie unter
"Brauchwasserregelung: erweiterte Funktionen" auf
▪ Brauchwasserspeicher – Drittanbieter-Speicher-Installation.
Beachten Sie bei der Montage eines Drittanbieter-Speichers die
folgenden Anforderungen:
▪ Die Windungsgröße sollte ≥0,45 m
▪ die Wasserleitung ist ≥3/4", um einen hohen Druckabfall zu
vermeiden,
▪ eine Fühlertasche wird an der richtigen Position berücksichtigt
(über der Heizspule). Der Speicherfühler sollte keinen Kontakt
zu Wasser haben.
▪ Der maximale Speicher-Sollwert für einen Drittanbieter-
Speicher liegt bei 60°C.
▪ Stellen Sie im Fall eines Elektro-Heizstabes im Speicher sicher,
dass er korrekt montiert ist (über der Heizspule).
Weitere Informationen entnehmen Sie der Installationsanleitung
zu
zum EKHY3PART.
▪ Thermostat-Mischventile. Die gültige Gesetzgebung erfordert
möglicherweise die Installation von Thermostat-Mischventilen.
▪ Hygienische Maßnahmen.
Übereinstimmung mit der gültigen Gesetzgebung erfolgen und
kann zusätzliche hygienische Vorrichtungen erfordern.

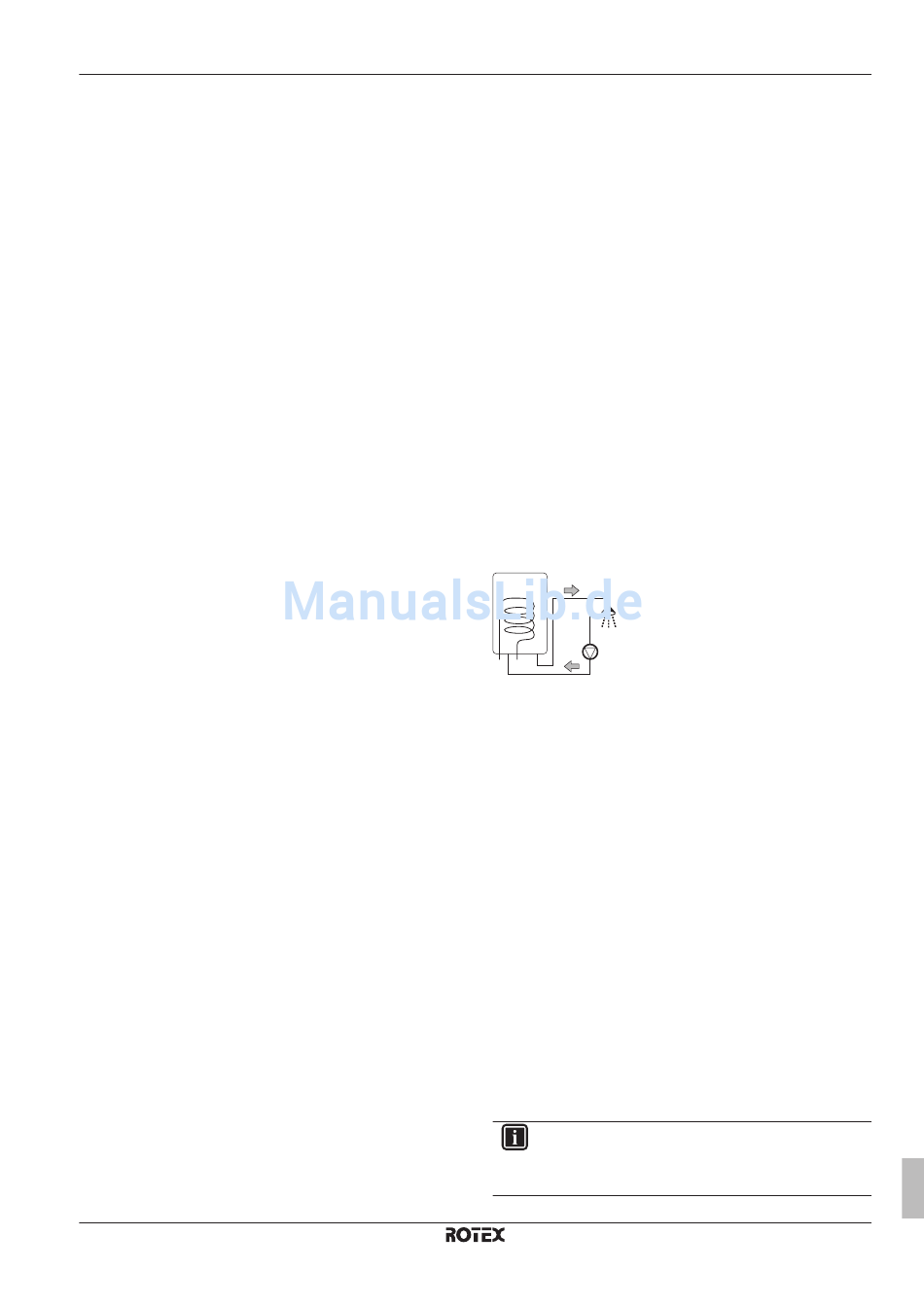

▪ Umwälzpumpe. Sofern dies von der gültigen Gesetzgebung
gefordert wird, schließen Sie eine Umwälzpumpe zwischen dem
Warmwasser-Endpunkt
Rückführungsanschluss des Brauchwasserspeichers an.
c
a b
d
der
a Rückführungsanschluss
b Warmwasseranschluss
c Dusche
d Umwälzpumpe
6.4.2 Formel zur Berechnung des Vordrucks
des Ausdehnungsgefäßes
Der Vordruck (Pg) des Ausdehnungsgefäßes ist abhängig von der
Höhendifferenz (H) der Installation:
Pg=0,3+(H/10) (Bar)
6.4.3 Prüfen der Wassermenge und der
Durchflussmenge
zu
Das Innengerät verfügt über ein Ausdehnungsgefäß mit 10 Liter
Volumen und einem werkseitig eingestellten Vordruck von 1 Bar.
des
So stellen Sie sicher, dass das Gerät ordnungsgemäß funktioniert:
▪ Sie müssen das minimale und maximale Wasservolumen
eine überprüfen.
▪ Sie müssen eventuell den Vordruck des Ausdehnungsgefäßes
anpassen.
Minimales Wasservolumen
Der
Prüfen Sie, ob die Gesamtwassermenge der Installation mindestens
13,5 Liter beträgt, das interne Wasservolumen des Innengeräts
NICHT eingeschlossen.
INFORMATION
In kritischen Fällen oder bei Räumen mit hohem
Heizbedarf kann eine größere Wassermenge erforderlich
sein.
6 Vorbereitung
Seite 69.
2
sein,
Die Installation muss
und dem Anschluss für
Referenzhandbuch für den Monteur
in
den
21
