15.4

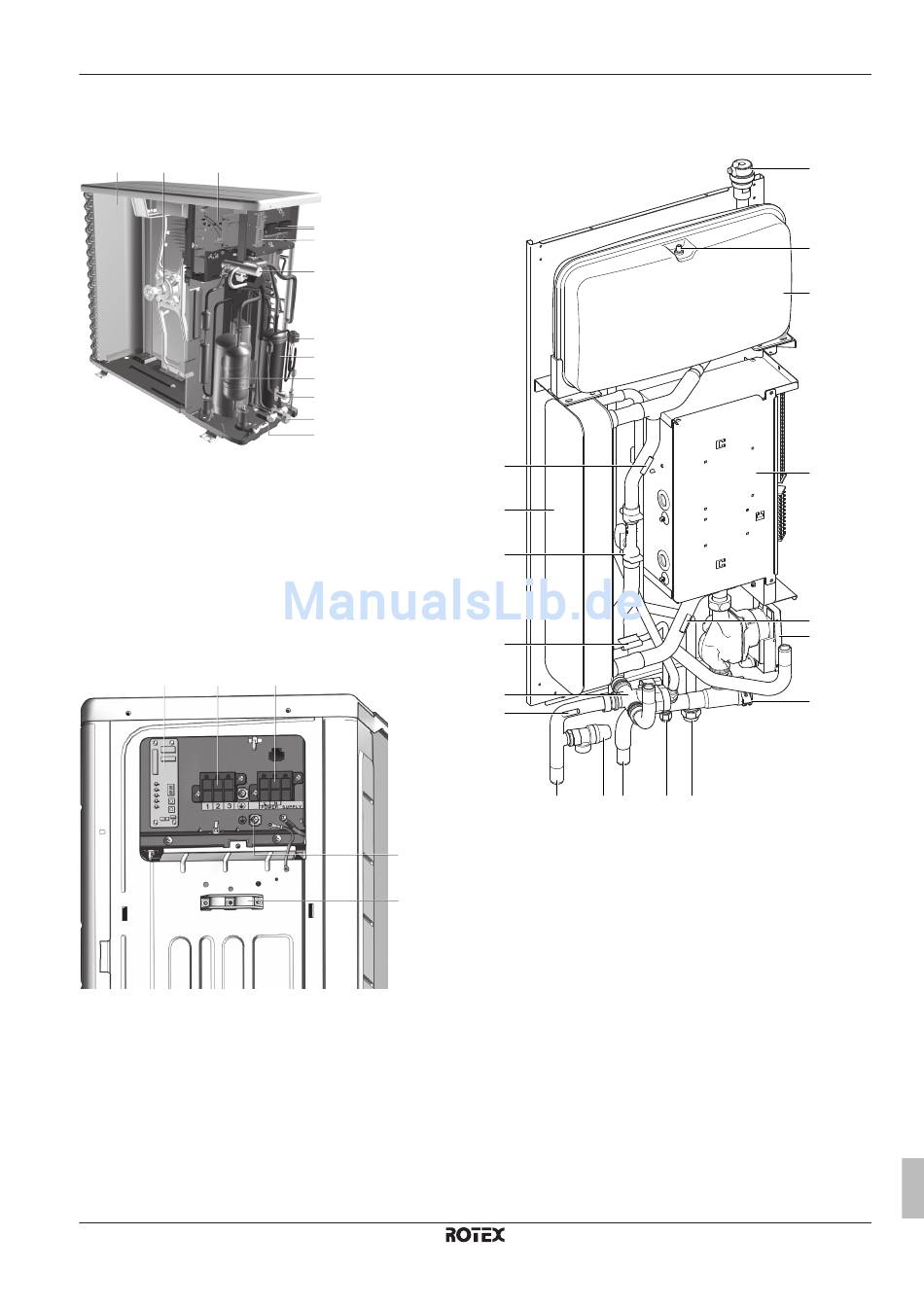

Komponenten

15.4.1 Komponenten: Außengerät
l k a
a Hauptplatine des Schaltkastens (Inverter und Regler-
Platine)
b Anschlüsse für die Datenübertragung und
Stromversorgung
c Wartungsplatine
d 4-Wege-Ventil
e Elektronisches (Haupt-) Expansionsventil
f Akkumulator
g Verdichter
h Absperrventil der Flüssigkeitsleitung
i Gasleitungs-Absperrventil
j Wartungsanschluss
k Lüftermotor
l Wärmetauscher
15.4.2 Komponenten: Schaltkasten (Außengerät)
a b
a Wartungsplatine
b Kommunikationskabel Klemmleiste
c Netzanschlusskabel Klemmleiste
d Erdung
e Drahtklemme
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
b
c
d
e
f
g
h
i
j
c
d
e
15.4.3 Komponenten: Innengerät
m
e
d
m
o
m
l h k j
a Schaltkasten
Enthält die wichtigsten elektronischen und elektrischen Teile des
Innengeräts.
b Entlüftungsventil
Die im Wasserkreislauf
Entlüftungsventil automatisch abgelassen.
c Ausdehnungsgefäß (10 l)
d Flusssensor
Gibt Rückmeldung an die Schnittstelle über den tatsächlichen
Durchfluss.
e Wärmetauscher
f Wasserpumpe
Sorgt für das Zirkulieren des Wassers im Wasserkreislauf.
g Wasserfilter
Entfernt Schmutzpartikel aus dem Wasser, um eine Beschädigung
der Pumpe oder eine Verstopfung des Wärmetauschers zu
verhindern.
h Druckentlastungsventil
Verhindert, dass im Wasserkreislauf ein zu hoher Druck entsteht,
indem es sich bei 3 Bar öffnet.
i Anschluss für gasförmiges Kältemittel R410A
j Anschluss für flüssiges Kältemittel R410A
k Anschluss für Wassereinlass
l Anschluss für Wasserauslass
m Fühler
Messen an verschiedenen Stellen im Kreislauf die Temperatur des
Wassers und des Kältemittels.
15 Technische Daten
b
n
c
a
m
f
g
i
verbliebene Luft wird über das
Referenzhandbuch für den Monteur
107
