15.1 Übersicht: Technische Daten
Dieses Kapitel enthält folgende Informationen:

• Abmessungen und Wartungsfreiraum

• Schwerpunkt
• Komponenten
• Rohrleitungsplan
• Elektroschaltplan
• ESP-Kurve
15.2 Abmessungen und Wartungsfreiraum

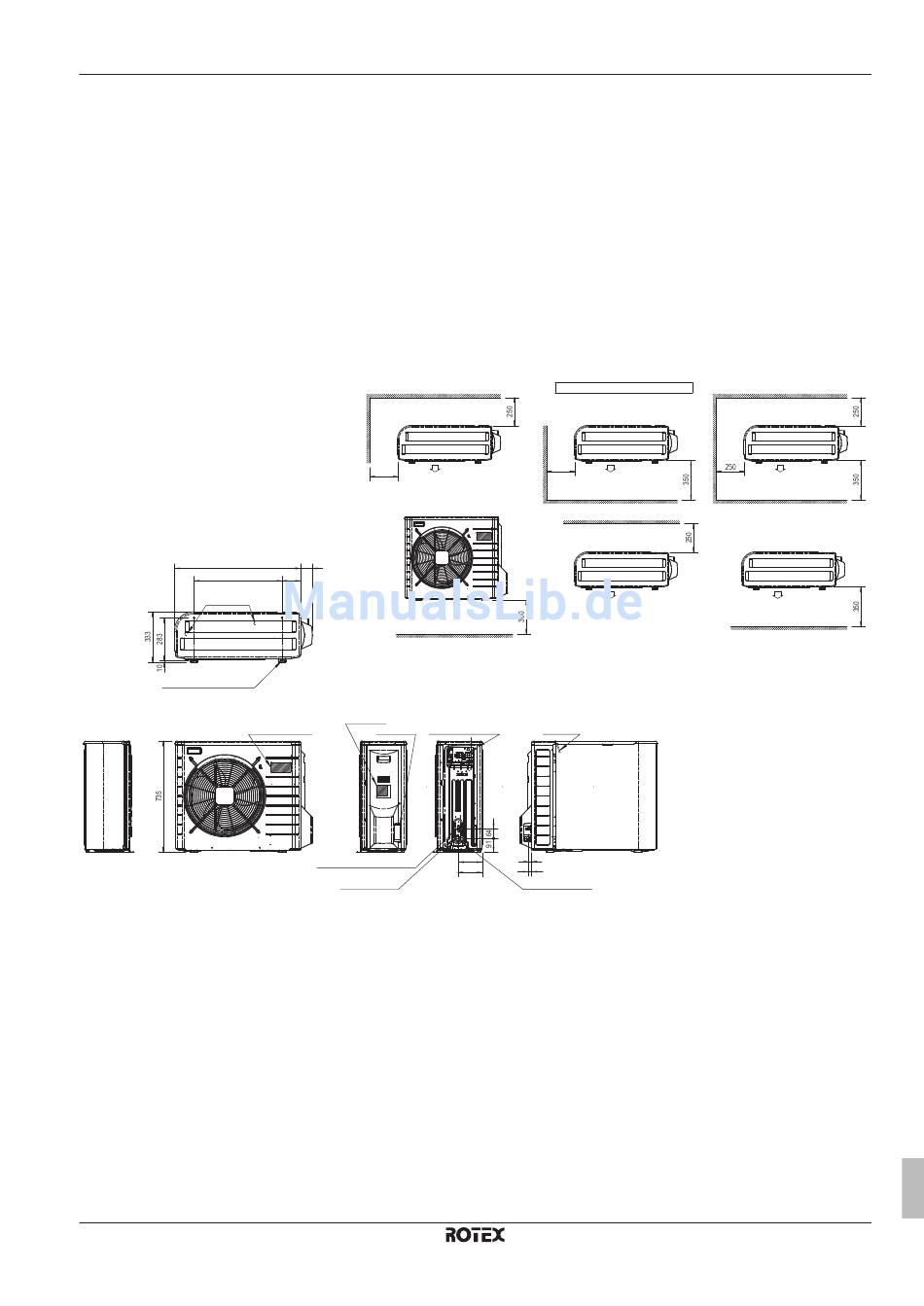

15.2.1 Abmessungen und Wartungsfreiraum: Außengerät
832
580
Auslass für Entleerung
4 Bohrungen für Ankerschrauben
(M8 oder M10)
Etikett mit Markenname
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
250
78
121
Beim Entfernen der Abdeckung
des Absperrventils
Typenschild
Klemmenleiste mit
Kabeleingang Erdungsklemme
Absperrventil der Flüssigkeitsleitung
(Ø6,4 CuT)
Wartungsanschluss
Mindestabstand für Luftdurchgang
Wandhöhe auf Luftauslassseite =
250
Temperaturfühler
für Außenluft
18
155
23
160
Gasleitungs-Absperrventil
(Ø15,9 CuT)
15 Technische Daten
kleiner als 1200
250
