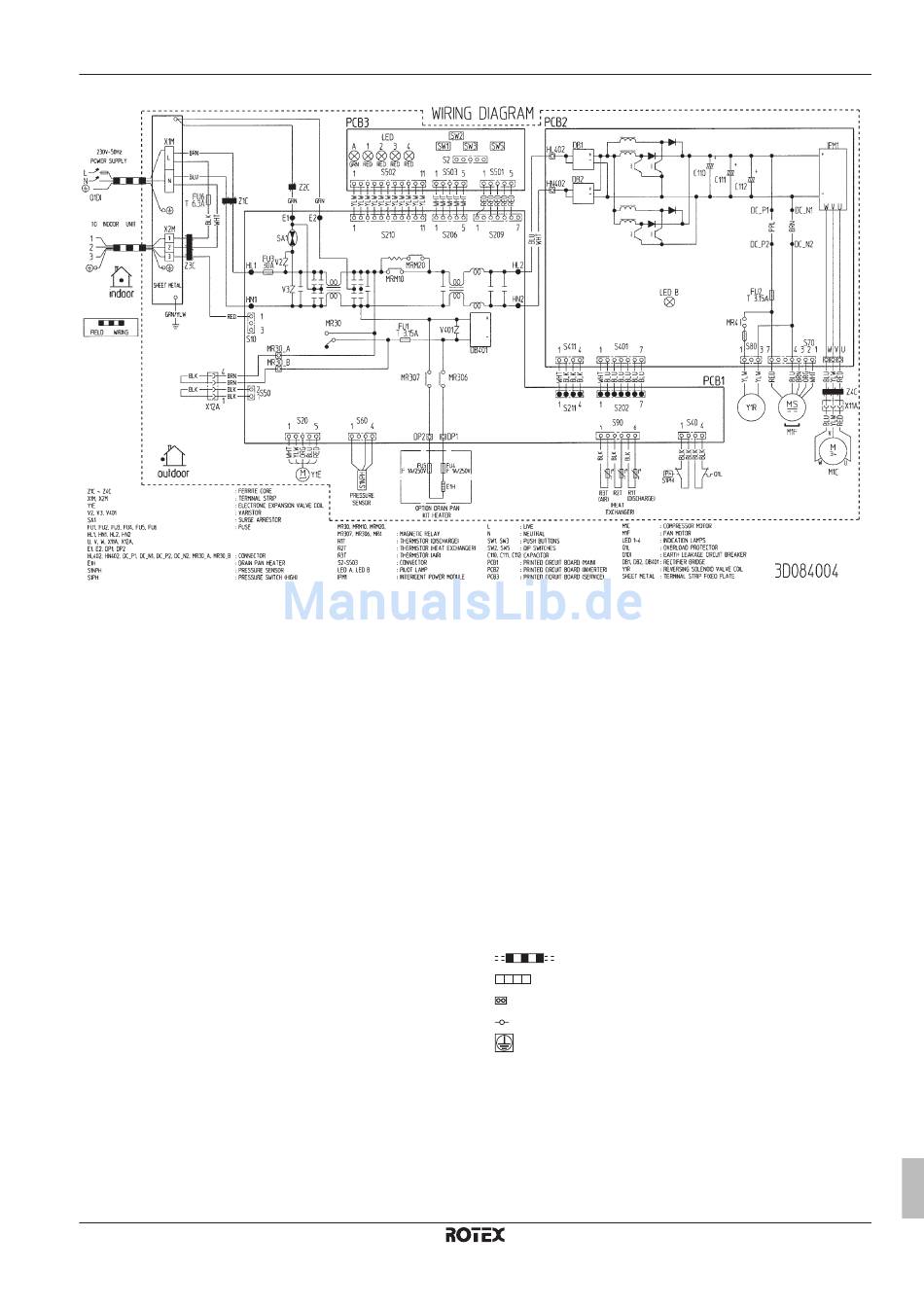

Rotex RVLQ05+08CA Referenzhandbuch Seite 113

Nur für RVLQ08CAV3
C110~C112 Kondensator
DB1, DB2, DB401 Gleichrichterbrücke
DC_N1, DC_N2 Anschluss
DCM1, DCM2 Anschluss
DP1, DP2 Anschluss
DC_P1, DC_P2 Anschluss
DCP1, DCP2 Anschluss
E1, E2 Anschluss
E1H Heizer für Ablaufwanne
FU1~FU6 Sicherung
HL1, HL2, HL402 Anschluss
HN1, HN2, HN402 Anschluss
IPM1 Integriertes Power-Modul
L Strom führend
LED 1~LED 4 Anzeigelampen
LED A, LED B Kontrolllampe
M1C Verdichtermotor
M1F Lüftermotor
MR4, MR30, MR306, Magnetrelais
MR307
MRM10, MRM20 Magnetrelais
MR30_A, MR30_B Anschluss
N Neutral
PCB1 Platine (Haupt)
PCB2 Platine (Inverter)
PCB3 Platine (Wartung)
Q1DI Fehlerstrom-Schutzschalter
Q1L Überlastschutz
R1T Fühler (Auslass)
R2T Fühler (Wärmetauscher)
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
R3T Fühler (Luft)
S1NPH Drucksensor
S1PH Hochdruckschalter
S2~S503 Anschluss
SA1 Überspannungsschutz
SHEET METAL Feste Platte mit Anschlussleiste
SW1, SW3 Druckknöpfe
SW2, SW5 DIP-Schalter
U Anschluss
V Anschluss
V2, V3, V401 Varistor
W Anschluss
X11A, X12A Anschluss
X1M, X2M Anschlussleiste
Y1E Spule des elektronischen Expansionsventils
Y1R Umkehrmagnetventil mit Spule
Z1C~Z4C Ferritkern
Bauseitige Verkabelung
Anschlussleiste
Anschluss
Anschluss
Schutzleiter
BLK Schwarz
BLU Blau
BRN Braun
GRN Grün
ORG Orange
PPL Lila
RED Rot
15 Technische Daten
