Minimal erforderliche Durchflussmenge
05 Modelle
Modelle 08
Siehe empfohlenes Verfahren wir unter
der Inbetriebnahme" auf Seite 87
6.4.4 Ändern des Vordrucks des
Ausdehnungsgefäßes
HINWEIS
Nur ein zugelassener Monteur kann den Vordruck des
Ausdehnungsgefäßes anpassen.
Falls eine Anpassung
Ausdehnungsgefäßes (1 Bar) erforderlich ist, beachten Sie folgende
Hinweise:
▪ Verwenden Sie nur trockenen Stickstoff, um den Vordruck des
Ausdehnungsgefäßes einzustellen.
▪ Wird der Vordruck des Ausdehnungsgefäßes falsch eingestellt,
arbeitet das System nicht ordnungsgemäß.

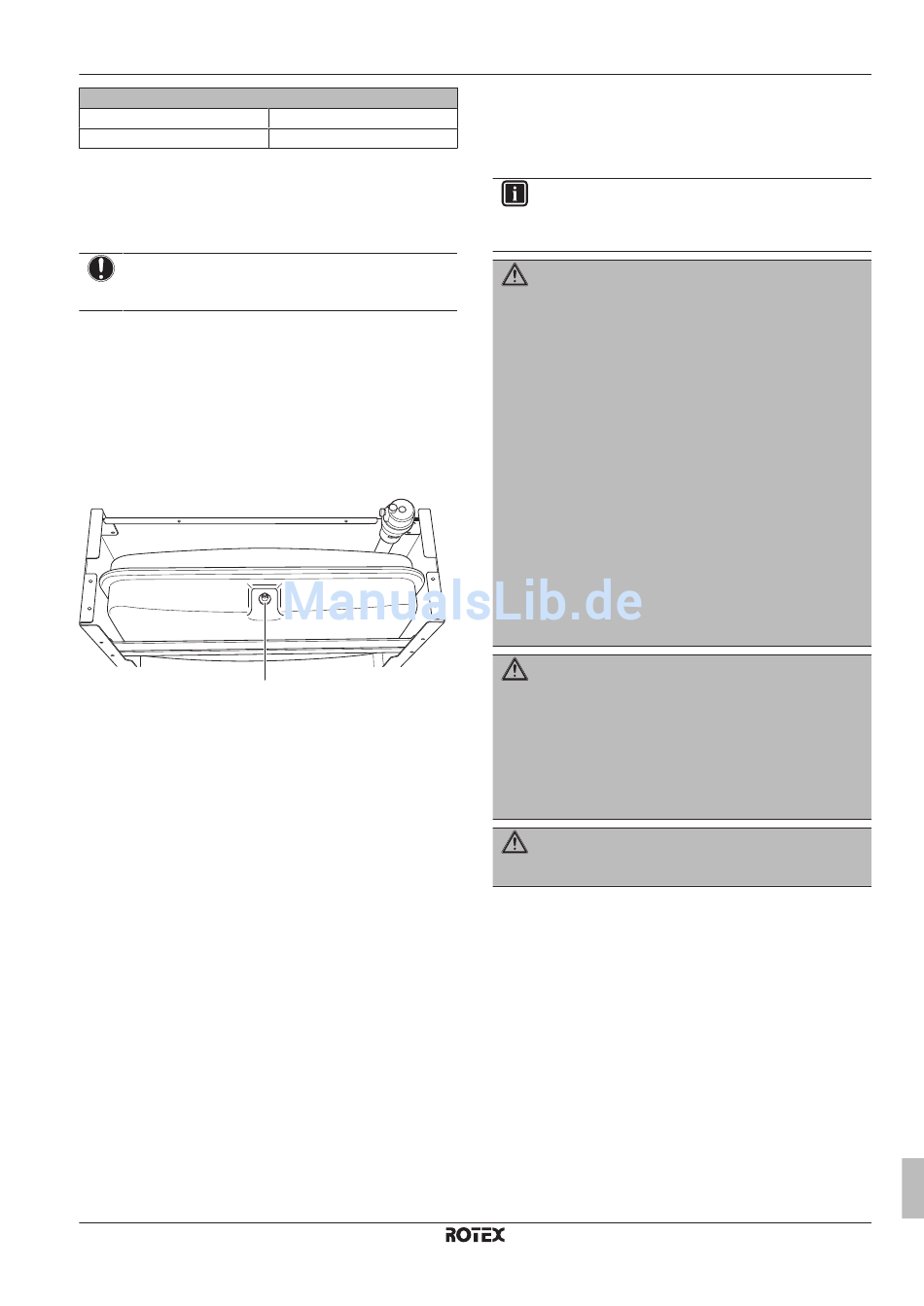

Die Änderung des Vordrucks des Ausdehnungsgefäßes sollte durch
Verringerung oder Erhöhung des Stickstoffdrucks über das
Schräder-Ventils des Ausdehnungsgefäßes erfolgen.
a Schräder-Ventil
6.4.5 So überprüfen Sie das Wasservolumen:
Beispiele
Beispiel 1
Das Innengerät wird 5 m unterhalb des höchsten Punktes im
Wasserkreislauf installiert.
Wasserkreislauf beträgt 100 l.
Für Bodenheizungsschleifen oder Radiatoren sind keine Aktionen
oder Anpassungen erforderlich.
Beispiel 2
Das Innengerät wird am höchsten Punkt im Wasserkreislauf
installiert. Die Gesamtwassermenge im Wasserkreislauf beträgt
350 l. Es sind Radiatoren installiert; verwenden Sie den Graph für
80°C.
Maßnahmen:
▪ Da die Gesamtwassermenge (350 l) über der standardmäßigen
Wassermenge (140 l) liegt, muss der Vordruck verringert werden.
▪ Der erforderliche Vordruck beträgt:
Pg = (0,3+(H/10)) Bar = (0,3+(0/10)) Bar=0,3 Bar.
▪ Die entsprechende maximale Wassermenge bei 0,3 bar beträgt
205 l. (Siehe das Diagramm im Kapitel oben).
▪ Da 350 l weniger als 205 l ist, ist das Ausdehnungsgefäß für die
Anlage zu klein. Installieren Sie daher ein zusätzliches
Ausdehnungsgefäß außerhalb der Anlage.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
7 l/min
8 l/min
"10.4 Checkliste während
beschrieben.
des Standard-Vordrucks
a
Die Gesamtwassermenge
6.5

Vorbereiten der Elektroinstallation

6.5.1 Informationen zur Vorbereitung der
Elektroinstallation
INFORMATION
Lesen Sie
Anforderungen
Sicherheitsvorkehrungen".
WARNUNG
▪ Eine fehlende
Stromversorgung
Installation zur Folge haben.
des
▪ Herstellen der Erdung. Erden Sie das Gerät NICHT
über
Überspannungsableiter
unzureichender Erdung besteht Stromschlaggefahr.
▪ Installieren Sie alle erforderlichen Sicherungen und
Schutzschalter.
▪ Sichern
Kabelbindern, so dass sie NICHT in Kontakt mit
scharfen
insbesondere für die Hochdruckseite) geraten.
▪ Verwenden Sie KEINE Drähte mit Verzweigungen,
Litzendrähte, Verlängerungskabel oder Verbindungen
einer Sternanordnung. Sie können zu Überhitzung,
Stromschlag oder Bränden führen.
▪ Installieren Sie Keinen Phasenschieber-Kondensators,
da dieses Gerät mit einem Inverter ausgestattet ist. Ein
Phasenschieber-Kondensator verringert die Leistung
und kann zu Unfällen führen.
WARNUNG
▪ Alle Verkabelungen müssen von einem qualifizierten
Elektriker durchgeführt werden und der gültigen
Gesetzgebung entsprechen.
▪ Nehmen
Kabelleitungen vor.
▪ Alle bauseitig zu liefernden Komponenten und alle
elektrischen
Gesetzgebung entsprechen.
im
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
6.5.2 Informationen zum Wärmepumpentarif-
Netzanschluss
Überall in
Elektrizitätsversorgungsunternehmen alles in ihrer Macht Stehende,
um eine zuverlässige Stromversorgung zu konkurrenzfähigen
Preisen zu gewährleisten. In diesem Zusammenhang können sie oft
ihren Kunden Niedertarife anbieten, z. B. in so genannten
Schwachlastphasen, z. B. nachts (Nachtstrom) oder zu bestimmten
Jahreszeiten. In
Wärmepumpentarif in Deutschland und Österreich zu nennen...
Diese Anlage kann an solch einen Anschluss mit Wärmepumpentarif
angeschlossen werden.
Wenden Sie sich an das Elektrizitätsversorgungsunternehmen, das
am Installationsort der Anlage für die Stromversorgung zuständig ist,
und fragen Sie, ob solch ein Wärmepumpentarif-Netzanschluss zur
Verfügung steht und ob Sie die Anlage daran anschließen können.
6 Vorbereitung
auch die Vorsichtsmaßnahmen
im Kapitel
oder falsche N-Phase
kann eine Beschädigung
ein Versorgungsrohr,
oder ein Telefon.
Sie die elektrischen Leitungen
Kanten oder Rohrleitungen
Sie die Elektroanschlüsse
Installationen müssen
der Welt unternehmen
diesem Zusammenhang ist
Referenzhandbuch für den Monteur
und
"Allgemeine
in der
der
einen
Bei
mit
(dies gilt
an festen
der gültigen
die
auch der
23
