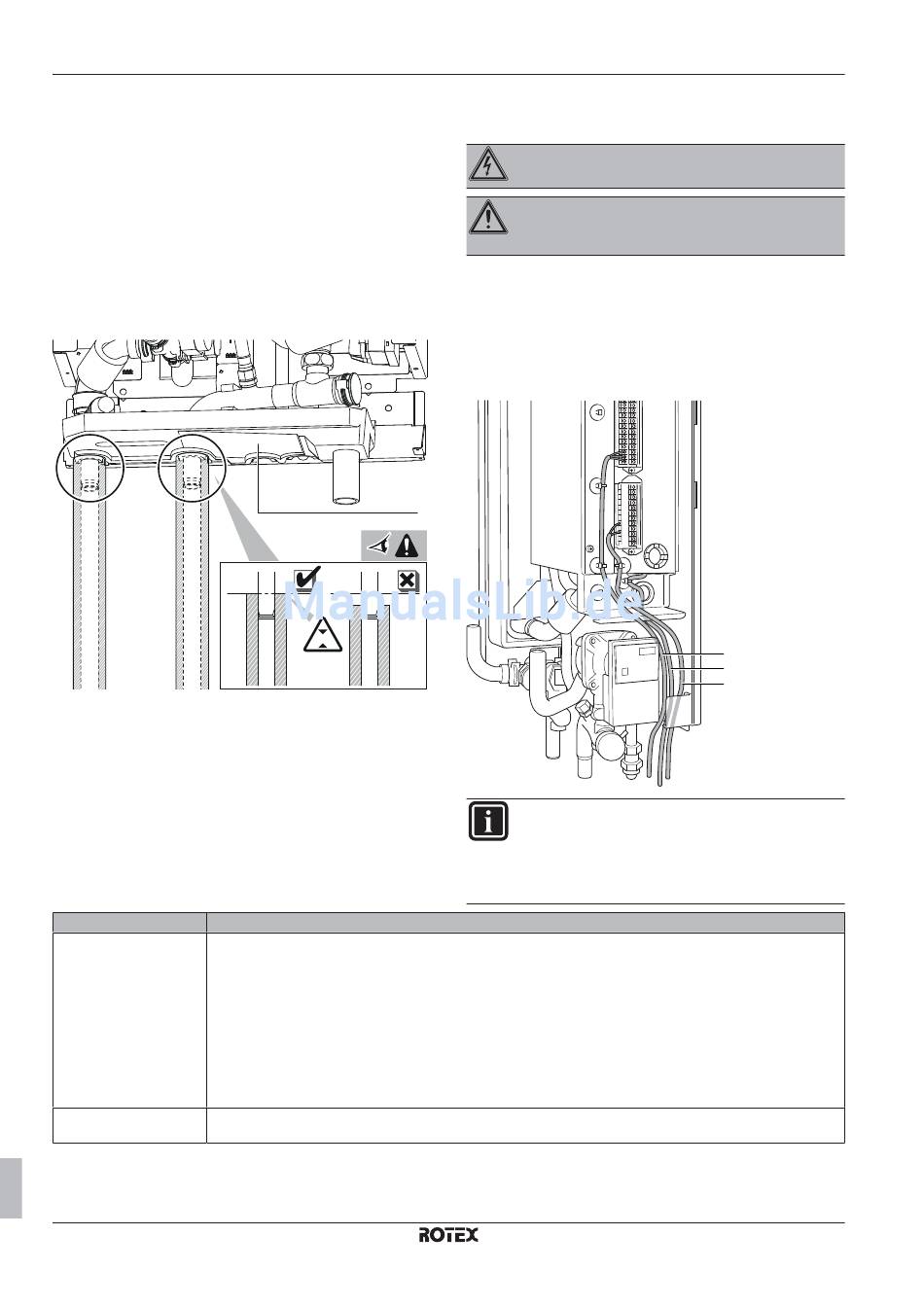

4 Installation
4.4.3 So füllen Sie den Brauchwasserspeicher
Die Installationsanweisungen sind der Installationsanleitung des
Brauchwasserspeichers zu entnehmen.
4.4.4

So isolieren Sie die Wasserleitungen

Die Rohrleitungen im gesamten Wasserkreislauf müssen isoliert
werden, um Kondensatbildung während des Kühlbetriebs und eine
Verringerung der Heiz- und Kühlleistung zu verhindern.
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Dichtungsmaterials kein Kondensat bildet.
Bei einem RHYHBX
Ablaufwannen-Bausatz
a
Verkabelung Mögliche Kabel (abhängig vom Gerätetyp und den installierten optionalen Ausstattungen)
a ▪ Verbindungskabel zwischen Innen- und Außengerät
▪ Normaltarif-Netzanschluss
▪ Wärmepumpentarif-Netzanschluss
▪ Wärmepumpen-Konvektor (optional)
▪ Raumthermostat (Option)
▪ 3-Wege-Ventil (Option bei einem Speicher)
▪ Absperrventil (bauseitig zu liefern)
▪ Brauchwasserpumpe (bauseitig zu liefern)
b ▪ Verbindungskabel zwischen Innengerät und Gasboiler (Anweisungen zum Anschließen finden Sie in der
Boileranleitung)
Installationsanleitung
8
4.5
4.5.1
Es wird empfohlen, alle elektrischen Leitungen zur Hydrobox vor der
Installation des Boilers zu installieren.
1 Die Kabel sollten von unten in das Gerät geführt werden.
2 Die Kabel sollten wie folgt innerhalb des Geräts verlegt werden:
a
0.0 mm
Anschließen der elektrischen
Leitungen
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
So schließen Sie die elektrischen
Leitungen an das Innengerät an
a
c
b
INFORMATION
Planen Sie bei der Installation bauseitiger oder optionaler
Kabel eine ausreichende Kabellänge ein. Hierdurch ist es
möglich, während der Wartung den Schaltkasten zu
entfernen/neu zu positionieren und Zugriff auf andere
Komponenten zu erhalten.
RHYHBH05AAV3 + RHYHBH/X08AAV3
ROTEX HPU Hybrid-Wärmepumpenmodul
a
b
c
4P353065-1C – 2014.02
