▪ Während des Nur-Wärmepumpen-Betriebs
Modus) übernimmt die Wärmepumpe die Raumheizung, der
Kessel wird übergangen und es erfolgt eine Umschaltung in den
Brauchwassermodus, um Brauchwasser zu liefern.
▪ während des Betriebs nur des Kessels und wenn sich der Kessel
im Brauchwassermodus befindet, erfolgt keine Raumheizung,
sondern die Brauchwassererwärmung.
▪ Während des simultanen Betriebs der Wärmepumpe und des
Kessels übernimmt die Wärmepumpe die Raumheizung, der
Kessel wird übergangen, es erfolgt eine Umschaltung in den
Brauchwassermodus und
Brauchwasser.

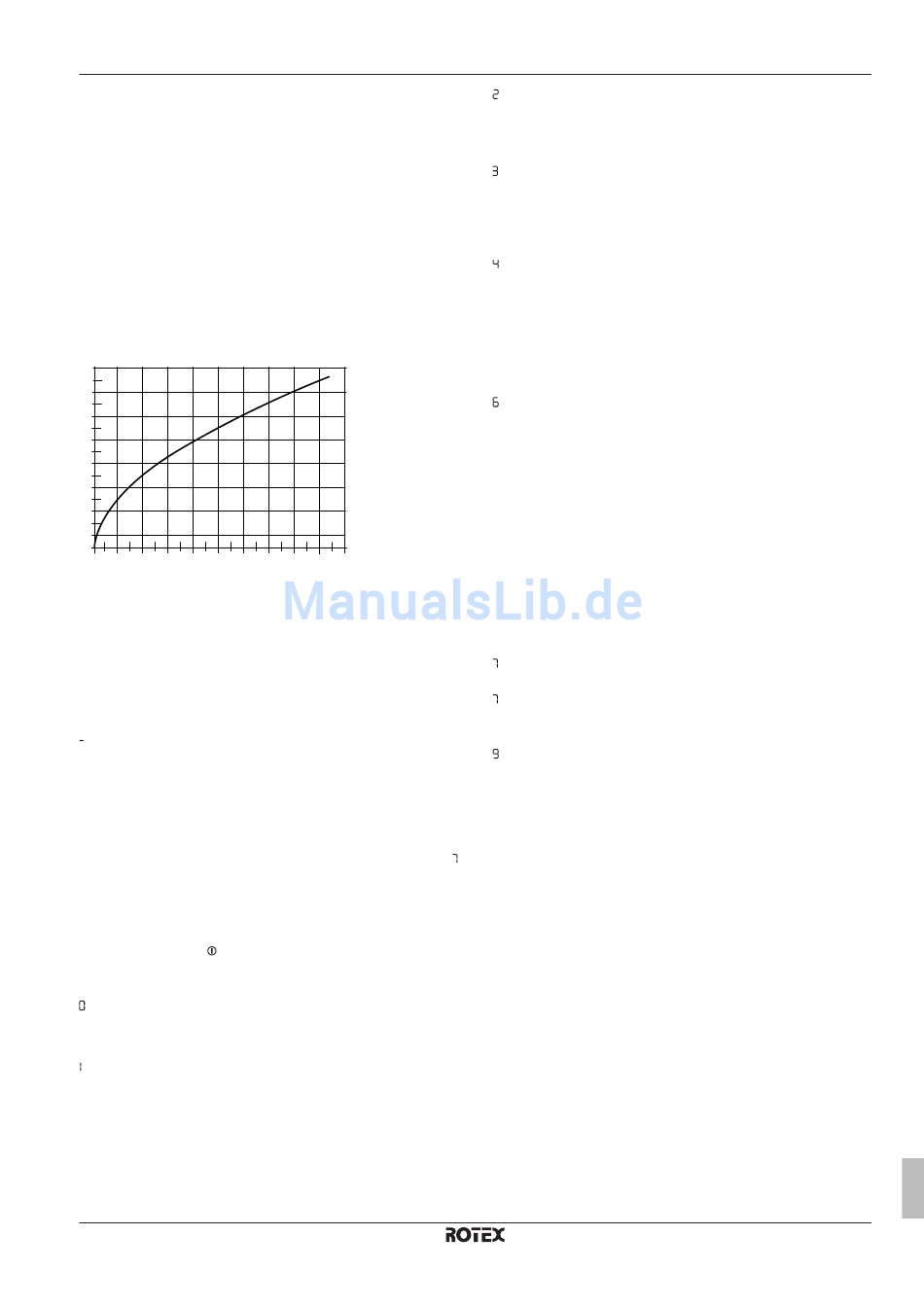

9.3.1 Fließwiderstandsdiagramm für den
Brauchwasserkreislauf
l/min
15
13
11
9
7
5
3
1
0 0.2 0.4 0.6 0.8 1.0 1.2
Der minimale Durchfluss für den Brauchwasserbetrieb beträgt 1,5 l/
min. Der minimale Druck beträgt 0,1 Bar. Ein geringer Fluss (<5 l/
min) kann den Komfort verringern. Stellen Sie den Sollwert hoch
genug ein.
9.4

Betriebsarten

Die folgenden Codes auf der Wartungsanzeige zeigen die folgenden
Betriebsarten an:
AUS
Der Gaskessel ist nicht in Betrieb, wird aber mit Strom versorgt. Eine
Anforderung für Raumheizung oder Warmwasser wird nicht
beantwortet. Der Frostschutz ist aktiv. Dies bedeutet, dass der
Wärmetauscher erwärmt wird, wenn die Wassertemperatur im
Gaskessel zu niedrig ist. Falls zutreffend wird die Warmhaltefunktion
ebenfalls aktiviert.
Falls die Frostschutz- oder Warmhaltefunktion aktiviert ist, wird
angezeigt (Aufwärmen des Wärmetauschers). In diesem Modus
kann der Druck (bar) in der Raumheizungsanlage auf der
Hauptanzeige abgelesen werden.
Wartemodus (leere Wartungsanzeige)
Die LED an der Taste leuchtet und wahrscheinlich auch eine der
LEDs für die Brauchwasser-Komfortfunktion. Der Gaskessel wartet
auf eine Anforderung für Raumheizung und/oder Warmwasser.
Pumpenweiterlauf bei Raumheizung
Nach jedem Raumheizungsbetrieb läuft die Pumpe weiter. Diese
Funktion wird vom Innengerät kontrolliert.
Der Kessel schaltet aus, wenn die erforderliche Temperatur
erreicht ist
Die Kesselsteuerung kann die Raumheizungsanforderung temporär
stoppen. Der Brenner hört auf zu arbeiten. Der Kessel wird
ausgeschaltet, weil die erforderliche Temperatur erreicht ist. Wenn
die Temperatur zu schnell sinkt und der Wiederanlaufzeitpunkt
verstrichen ist, wird der Ausschaltvorgang abgebrochen.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
(Raumheizung-
die Wärmepumpe erwärmt
bar
1.4 1.6 1.8 2.0
Selbsttest
Die Fühler überprüfen
Überprüfung führt die Kesselsteuerung KEINE anderen Aufgaben
aus.
Belüftung
Wenn das Gerät gestartet wird, wird der Ventilator auf die
Startdrehzahl beschleunigt. Wenn die Startdrehzahl erreicht ist, wird
der Brenner gezündet. Der Code wird außerdem angezeigt, wenn
nach dem Ausschalten des Brenners der Ventilator noch weiterläuft.
das Zündung
Wenn der Ventilator die Startdrehzahl erreicht hat, wird der Brenner
durch elektrische Funken gezündet. Während des Zündens wird der
Code auf der Wartungsanzeige eingeblendet. Wenn der Brenner
beim ersten Versuch
15 Sekunden ein neuer Zündversuch. Wenn der Brenner nach 4
Zündversuchen immer noch NICHT brennt, schaltet der Kessel in
den Fehlermodus.
Betrieb der Warmwasserbereitung
Die Brauchwasserversorgung hat Vorrang vor der Raumheizung, die
vom Gaskessel geliefert
Brauchwasseranforderung von mehr als 2 l/min erkennt, wird die
Raumheizung durch den Gaskessel unterbrochen. Wenn der
Ventilator die erforderliche Drehzahl erreicht hat und der Brenner
gezündet wurde,
Brauchwassermodus.
Im Brauchwasserbetrieb werden die Lüftergeschwindigkeit und
damit die Geräteleistung durch die Gaskesselsteuerung gesteuert,
sodass die Brauchwassertemperatur
Brauchwassertemperatur erreicht.
Die Brauchwassertemperatur muss an der Bedieneinheit des
Hybridmoduls eingestellt werden. Weitere Informationen finden Sie
im Referenzhandbuch für den Benutzer.
Brauchwasser-Komfortfunktion/Frostschutz/
Warmhaltefunktion
wird am Display angezeigt, wenn entweder die Brauchwasser-
Komfortfunktion, die Frostschutzfunktion oder die Warmhaltefunktion
aktiv ist.
Raumheizungsbetrieb
Wenn das Innengerät eine Raumheizungsanforderung erhält, wird
der Ventilator gestartet, der Brenner wird gezündet und der
Raumheizungsbetrieb
werden die Lüftergeschwindigkeit und damit die Geräteleistung
durch die Gaskesselsteuerung
Raumheizungswassertemperatur
Raumheizungsversorgungstemperatur
Raumheizungsbetrieb
Raumheizungsversorgungstemperatur
angezeigt.
Die Raumheizungsversorgungstemperatur
Bedieneinheit des Hybridmoduls eingestellt werden. Weitere
Informationen finden Sie im Referenzhandbuch für den Benutzer.
10

Inbetriebnahme

10.1 Übersicht: Inbetriebnahme
In diesem Kapitel ist beschrieben, was Sie tun und wissen müssen,
um das System nach der Konfiguration in Betrieb zu nehmen.
10 Inbetriebnahme
die Kesselsteuerung. Während
NICHT gezündet wird,
wird. Wenn der Flussensor
wechselt die Kesselsteuerung
die
wird aktiviert. Im Raumheizungsbetrieb
gesteuert,
die
erreicht.
wird die
auf der Bedienungstafel
muss
Referenzhandbuch für den Monteur
der
erfolgt nach
eine
in den
eingestellte
sodass die
gewünschte
Im
angeforderte
an der
