So Schließen Sie Die Hauptstromversorgung An; So Schließen Sie Den Dezentralen Außentemperaturfühler An; So Schließen Sie Das Absperrventil An; Abschließen Der Installation Des Außengeräts - Rotex HPSU Monobloc Referenzhandbuch Für Den Monteur

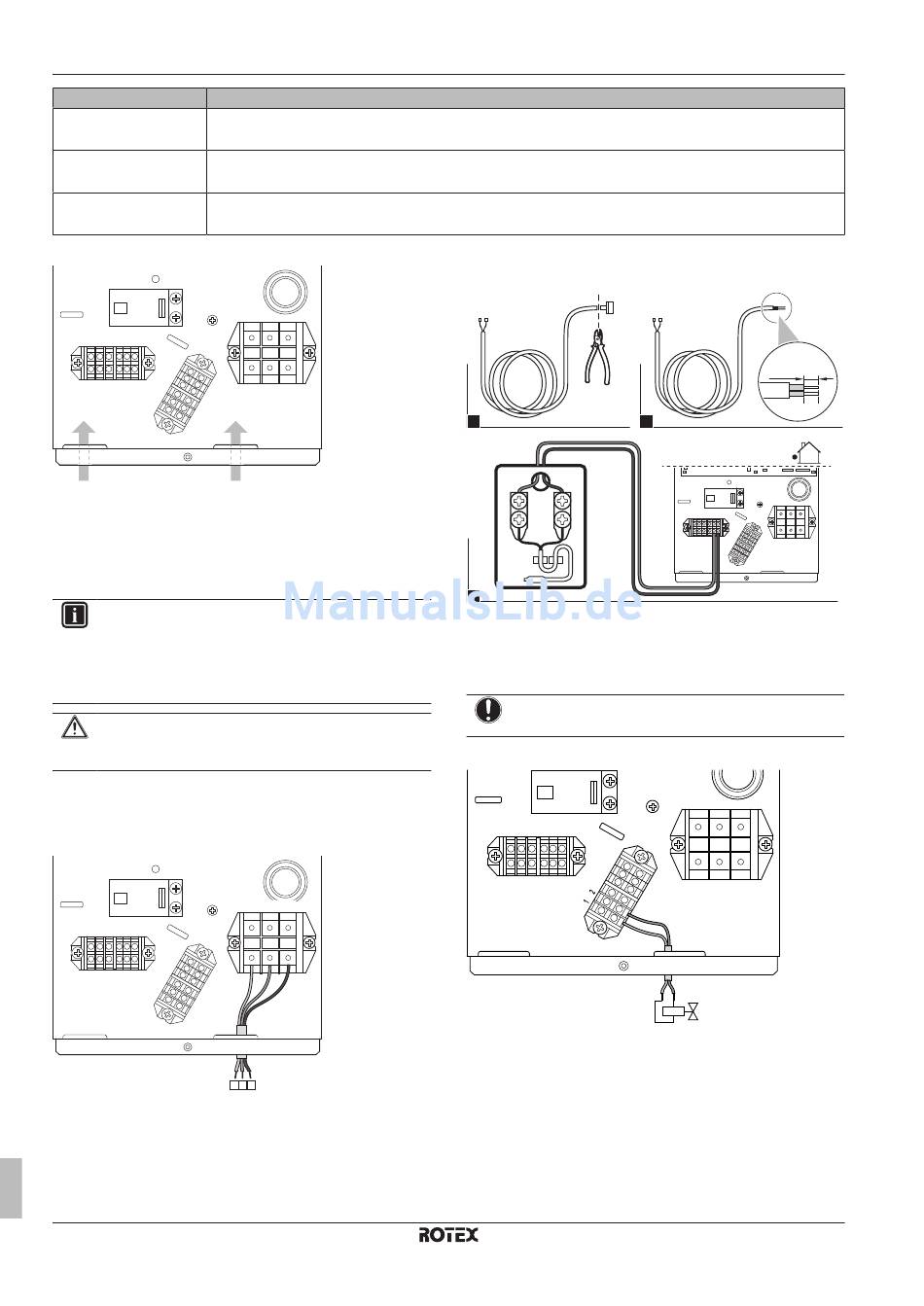

6 Installation
Verkabelung Mögliche Kabel (abhängig von den installierten optionalen Ausstattungen)
a ▪ Verbindungskabel zum HPSU Monobloc-Speicher
Niederspannung ▪ Dezentraler Außentemperaturfühler (Option)
b ▪ Absperrventil (bauseitig zu liefern)
Hochspannung
c ▪ Hauptschalter
Hauptschalter
4 Verlegen Sie die Kabel innerhalb des Geräts wie folgt:
a
a Niederspannungskabel
b Hochspannungskabel + Netzanschluss
5 Stellen Sie sicher, dass die Kabel NICHT in Kontakt mit
scharfen Kanten kommen.
6 Installieren Sie die Schaltkastenabdeckung.
INFORMATION
Planen Sie bei der Installation bauseitiger oder optionaler
Kabel eine ausreichende Kabellänge ein. Hierdurch ist es
möglich, während der Wartung den Schaltkasten zu
entfernen/neu zu positionieren und Zugriff auf andere
Komponenten zu erhalten.
ACHTUNG
Drücken Sie KEINE überflüssigen Kabellängen in das
Gerät ein.
6.5.5 So schließen Sie die
Hauptstromversorgung an
1 Schließen Sie die Hauptstromversorgung an.
1 GND
2 L
3 N
Referenzhandbuch für den Monteur
18
b
1 2 3
X4M
1 2 3
6.5.6 So schließen Sie den dezentralen
Außentemperaturfühler an
1
3
6.5.7 So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Schließen Sie nur NO-Ventile (Öffner) an.
NO
X5M
X3M
6.6 Abschließen der Installation des
Außengeräts
6.6.1 So schließen Sie das Außengerät
1 Schließen Sie die Schaltkastenabdeckung.
2 Bringen Sie die obere und vordere Platte am Gerät an.
ROTEX HPSU Monobloc Kompaktaußengerät
10 mm
2
5 6
X5M
X4M
M2S
RBLQ05+07C2V3
