15 Technische Daten

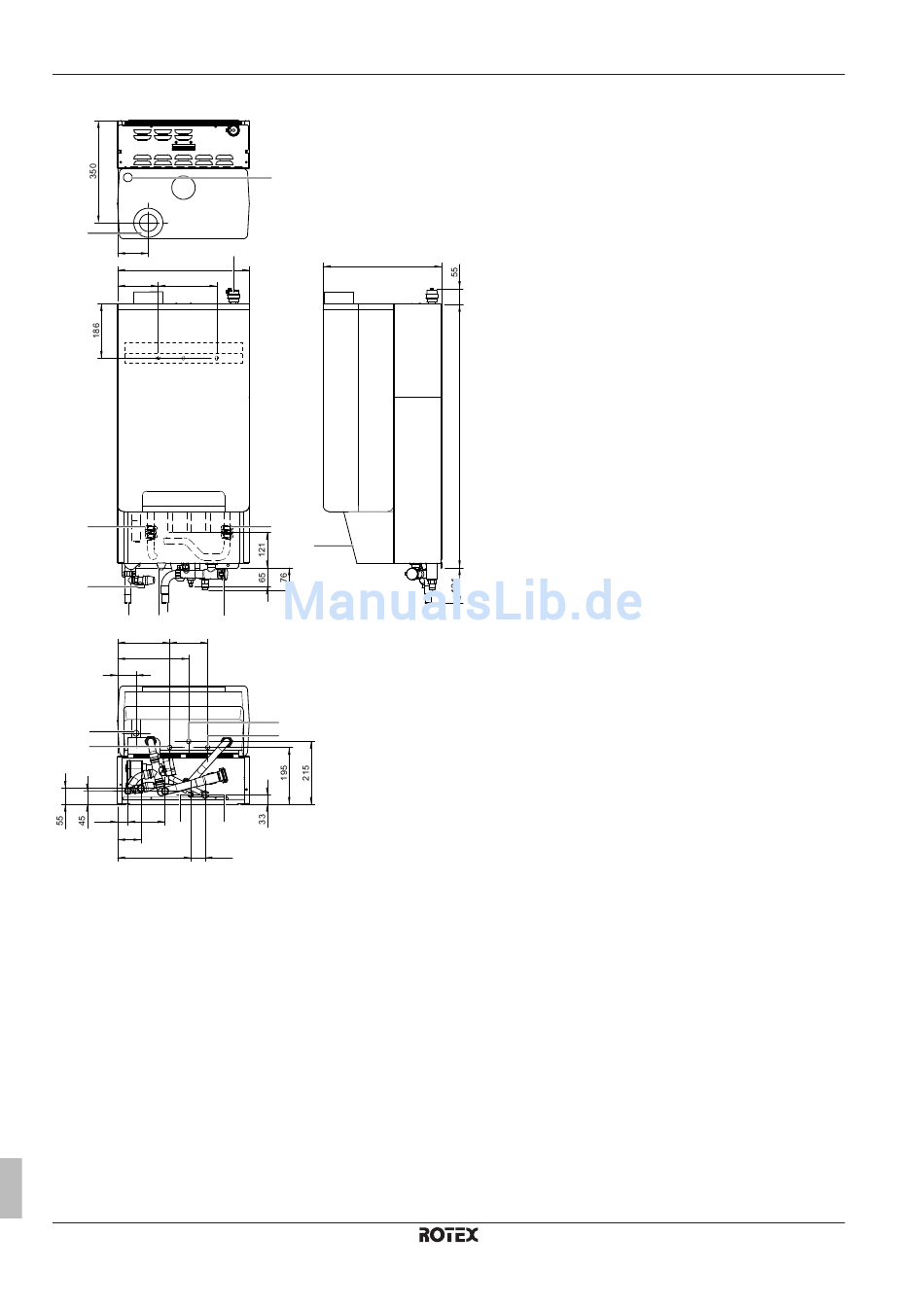

15.2.2 Abmessungen und Wartungsfreiraum: Innengerät
m
105
450
139 200
o
c
g q f e
178 130
243
63
l
i
35 127
b a
79
251 48
a Anschluss an Gasleitung Ø15,9 mm Bördel
b Anschluss an Flüssigkeitsleitung Ø6,35 mm Bördel
c Sicherheitsventil (Druck)
d Entlüftung (automatisch)
e Wasserfilter
f Anschluss für den Wassereinlass (Ø22 mm)
g Anschluss für den Wasserauslass (Ø22 mm)
h Anschluss für Brauchwassereinlass (Ø15 mm)
i Anschluss für Brauchwasserauslass (Ø15 mm)
j Gasanschluss (1/2")
k Kabeldurchführung Wärmepumpenmodul
l Kondensatablauf (Ø25 mm Schlauch)
m Rauchabzugsrohr/Luftzufuhr (Ø60/100 mm konzentrisch)
n Entlüftung Kessel (manuell)
o Kupferklemmenanschluss 22 mm (Zubehör)
p Kesselabdeckung (Option)
q Schraubverbindung G1/4" (nur für RHYHBH05+RHYHBH08)
Hinweis: Die typische bauseitige Installation erfolgt gemäß den lokalen und nationalen Vorschriften.
Referenzhandbuch für den Monteur
104
n
d
405
o
p
j
h
k
3D082233-1A
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
4P355635-1A – 2016.02
RHYKOMB33AA
ROTEX HPU hybrid
