Klemmenposition
L Horizontal von einem Anschluss an
derselben Wand
M Über einer Öffnung, einem Luftziegel,
zu öffnenden Fenstern etc.
N Horizontal zu einer Öffnung, einem
Luftziegel, zu öffnenden Fenstern etc.
P Über Dachebene (zum Basisanschluss)
Q Von einer benachbarten Wand zum
Rauchgasabzug
R Von einem benachbarten zu öffnenden
Fenster
S Von einem anderen Dachanschluss
- Von einer externen Grenze. Hinweis:
Wenn der Anschluss zu einer Grenze
zeigt, wird die Montage des Bausatzes
zur Vermeidung von Schwaden
empfohlen.
T Anschlüsse in der Nähe von Fenstern
oder Öffnungen an Schräg- und
T1
Flachdächern: Die Rauchgase dürfen
T2
NICHT in diesen Bereich eintreten.
HINWEIS
Der Kesselhersteller ist nicht verantwortlich für die
atmosphärischen Bedingungen bei der Standortwahl von
Abzugsanschlüssen.
ACHTUNG
Wenn das Abzugssystem installiert und das Gerät in
Betrieb genommen wurde, sollte der Monteur die
Austrittsrichtung beobachten. Dabei sollte insbesondere
der Schwadendampf beachtet werden, der über den
Lufteinlass wieder in den Gaskessel gelangt. Wenn das
geschieht, ist es sehr gut möglich, dass der Abzug mit
einem Negativdruckbereich ausgestattet ist und daher ein
Schwadenregelungssatz installiert werden MUSS.
7.13.7 Isolierung des Gasabzugs und
Lufteinlasses
An der Außenseite des Rohrmaterials kann Kondensation auftreten,
wenn die Materialtemperatur
Umgebungstemperatur und
Verwenden Sie 10 mm
Isoliermaterial, wenn Kondensation auftreten kann.

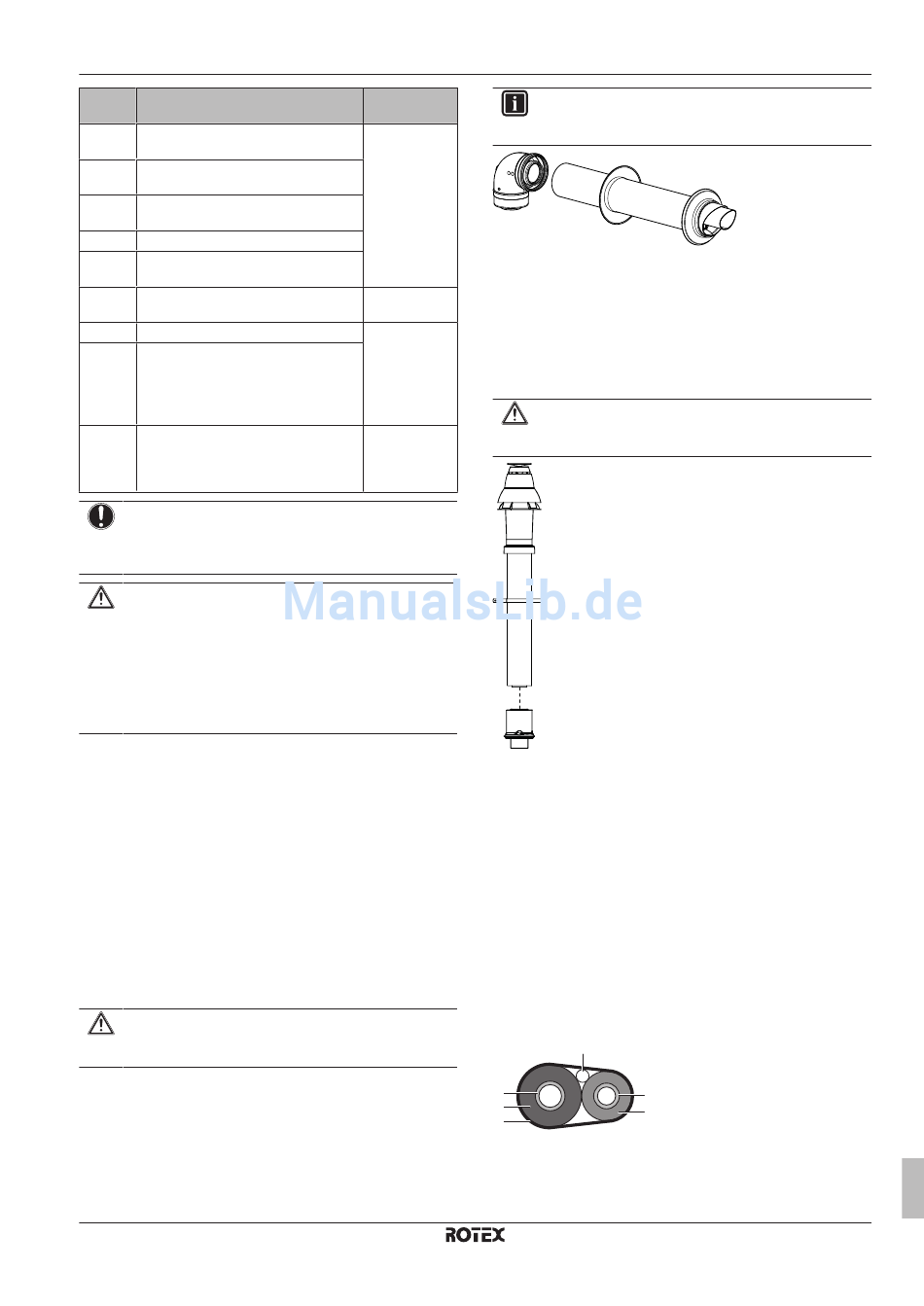

7.13.8 Montieren eines horizontalen
Rauchabzugssystems
Das 60/100 mm starke Rauchabzugssystem kann bis zu der in der
Tabelle mit den maximalen Rohrlängen angegebenen maximalen
Länge verlängert werden. Berechnen Sie die äquivalente Länge
gemäß den Spezifikationen in dieser Anleitung.
ACHTUNG
Lesen Sie die Installationsanleitungen der bauseitigen
Teile.
Der horizontale Rauchabzug MUSS unter einem Gefälle von 3° in
Richtung Kessel (50 mm pro m) installiert werden und MUSS mit
mindestens 1 Halterung pro m Länge unterstützt werden. Die beste
Position der Halterung befindet
Verbindungsstück.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
Minimaler
Abstand (mm)
300
1000
600
2000
600
niedrig ist und
die Luftfeuchtigkeit hoch sind.
starkes feuchtigkeitsbeständiges
sich direkt vor
INFORMATION
Flexible Rauchgasleitungen dürfen NICHT in horizontalen
Verbindungsabschnitten verwendet werden.
7.13.9 Montieren eines vertikalen
Rauchabzugssystems
Ein vertikaler 60/100 mm starker Rauchabzugssatz ist ebenfalls
verfügbar. Mithilfe zusätzlicher Komponenten, die Sie bei einem
Boileranbieter erhalten, kann der Satz bis zu der in der Tabelle mit
den maximalen Rohrlängen angegebenen maximalen Länge (ohne
den anfänglichen Boileranschluss) verlängert werden.
ACHTUNG
Lesen Sie die Installationsanleitungen der bauseitigen
Teile.

7.13.10 Schwadenregelungssatz

Beachten Sie die lokalen und nationalen Vorschriften.
die
7.13.11 Rauchabzüge in Hohlräumen
Nicht zutreffend.
7.14 Abschließen der Installation des
Außengeräts
7.14.1 So schließen Sie die Installation des
Außengeräts ab
1 Isolieren und befestigen Sie die Kältemittelleitungen und das
Verbindungskabel wie folgt:
c
a
b
f
dem
a Gasleitung
b Isolierung der Gasleitung
c Verbindungskabel
d Flüssigkeitsleitung
e Isolierung der Flüssigkeitsleitung
f Klebeband
7 Installation
d
e
Referenzhandbuch für den Monteur
51
