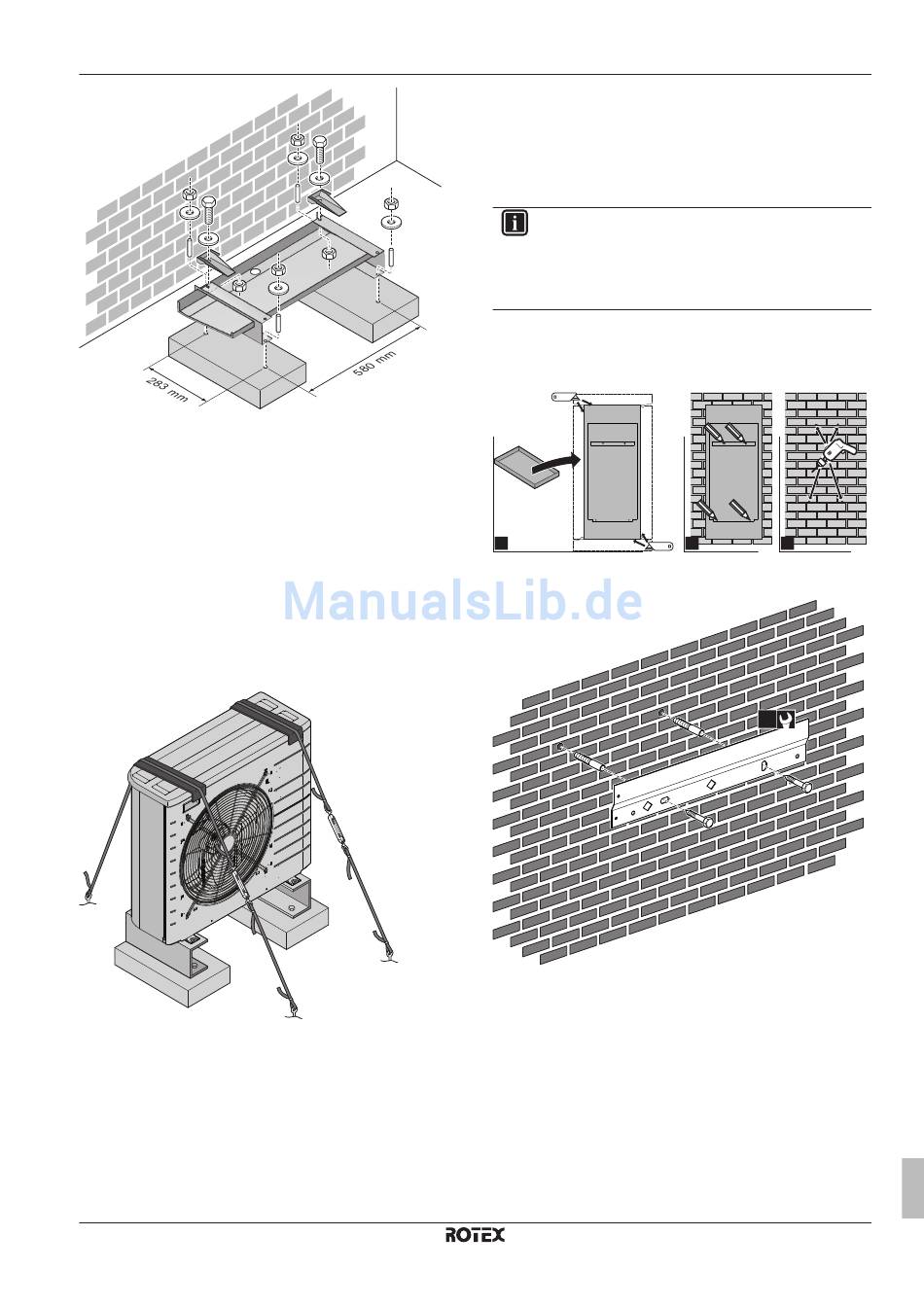

7.3.6 So vermeiden Sie ein Kippen des
Außengeräts
Wenn das Gerät an Orten aufgestellt ist, an denen starker Wind das
Gerät zum Umkippen bringen kann, ergreifen Sie folgende
Vorsichtsmaßnahmen:
1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden
Anleitung beschrieben vor.
2 Legen Sie die 2 Kabel über das Außengerät.
3 Fügen Sie ein Gummituch (bauseitig zu liefern) zwischen den
Kabeln und dem Außengerät ein, um eine Beschädigung des
Lacks durch das Kabel zu vermeiden.
4 Befestigen Sie die Kabelenden. Ziehen Sie diese Enden fest.
7.4 Montieren des Innengeräts
7.4.1 Über die Montage des Innengeräts
Wenn
Sie müssen erst die Außen- und die Inneneinheit installieren, bevor
Sie die Leitungen für Kältemittel und Wasser installieren können.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
Typischer Ablauf
Die Montage des Innengeräts erfolgt in der Regel in diesen Phasen:
1 Installieren des Innengeräts.
7.4.2 Vorsichtsmaßnahmen bei der Montage
des Innengeräts
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung
7.4.3 So installieren Sie das Innengerät
1 Halten Sie die Montageschablone (siehe Karton) an die Wand
und befolgen Sie die unten gezeigten Schritte.
1
2 Befestigen Sie den Wandhalter mit 2 M8-Schrauben an der
Wand.
3 Heben Sie das Gerät an.
7 Installation
2 3
2×
Referenzhandbuch für den Monteur
29
