Komponenten: Schaltkasten (Innengerät) - Rotex RVLQ05+08CA Referenzhandbuch

15 Technische Daten
n Entlüftungsventil
o Bypass-Ventil
Bestimmt, ob der Fluss durch den Gaskessel erfolgt.

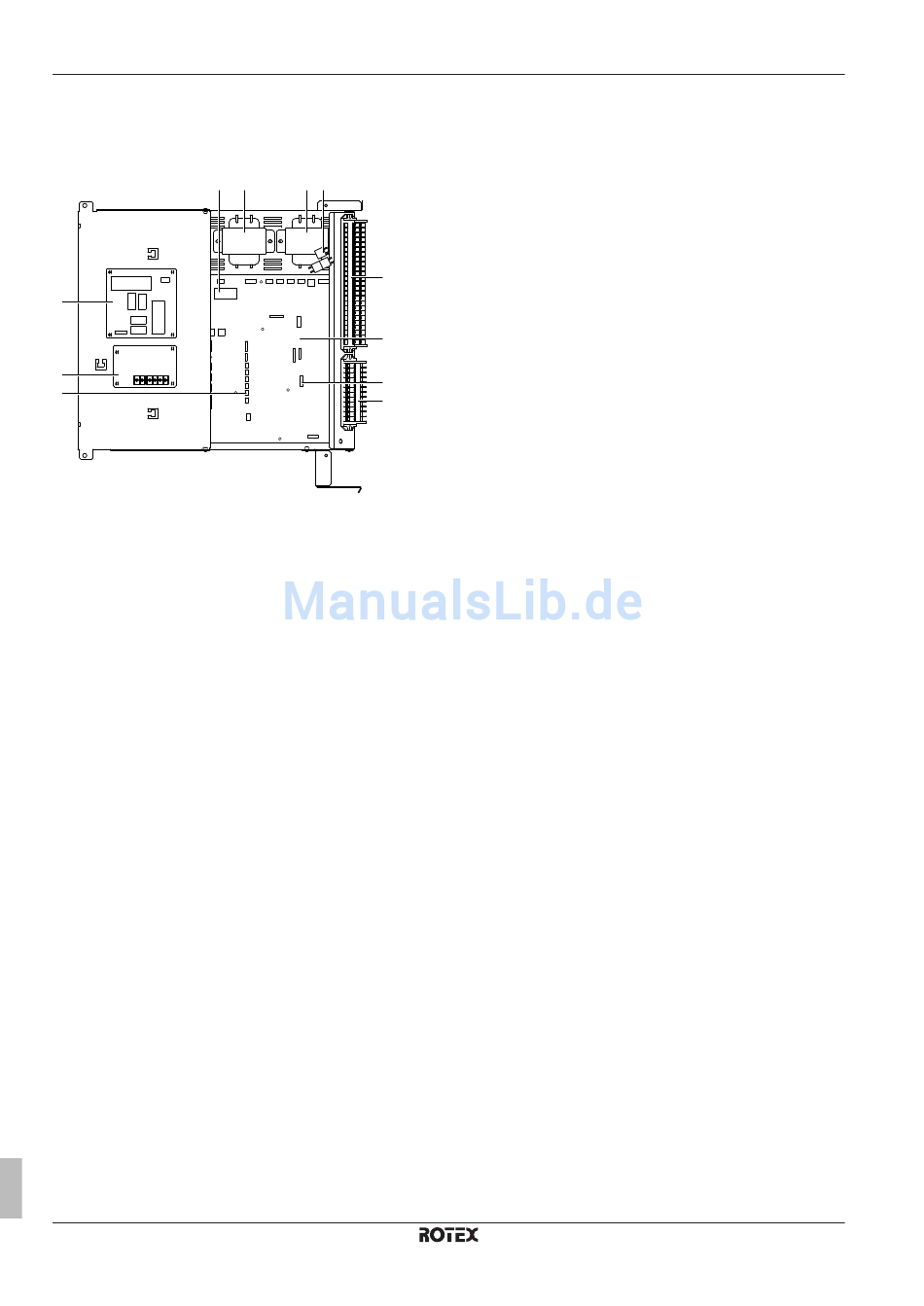

15.4.4 Komponenten: Schaltkasten (Innengerät)
i
d
FU1
e
h
a Transformator TR1, TR2
b Stecker X6YA/X6YB/X6Y
c Klemmleiste X2M (Hochspannung)
d A4P-Digitale E/A-Platine (nur für Installationen mit Kit für
digitale E/A-Platine)
e Zusatz-Platine für die Einschränkung des Stromverbrauchs
f Klemmleiste X5M (Niederspannung)
g A1P-Hauptplatine
h Fassung X9A zum Anschließen des Fühlers. (Nur für
Installationen mit Brauchwasserspeicher)
i Hauptplatine Sicherung FU1
j Fassung X39A zum Anschließen des Kessel-Steckers
(Kommunikationskabel)
Referenzhandbuch für den Monteur
108
a a b
X1M/X2M
TR1 TR2
c
g
A1P
j
X39A
X9A
f
X5M
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
4P355635-1A – 2016.02
RHYKOMB33AA
ROTEX HPU hybrid
