2 Schließen Sie die Erdungsleitung des Gasboilers an eine
Erdungsklemme an.
Ergebnis: Der Gasboiler führt einen Test durch.
Wartungsanzeige eingeblendet. Nach dem Test wird
Wartungsanzeige eingeblendet (Wartemodus). Der Druck in bar wird
auf der Hauptanzeige eingeblendet.
a
X2
GEFAHR: STROMSCHLAGGEFAHR
Eine abgesicherte Stichleitung oder eine ungeschaltete
Steckdose MUSS sich im Abstand von maximal 1 m vom
Gerät befinden.
ACHTUNG
Für die Installation in feuchten Räumen ist ein fester
Anschluss obligatorisch. Beim Arbeiten am Stromkreis
MÜSSEN Sie die Stromversorgung IMMER abtrennen.
7.11.8

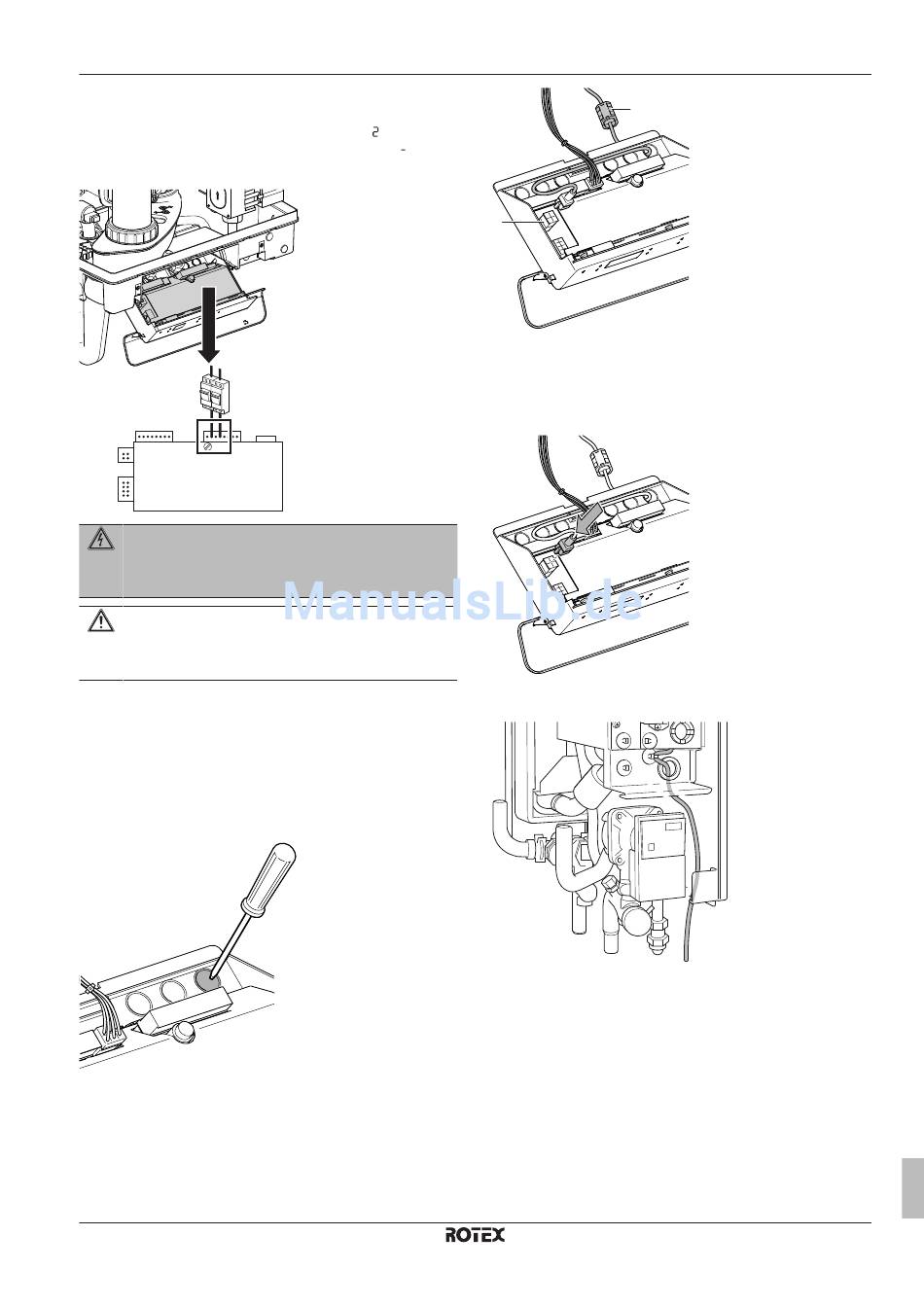

So schließen Sie das
Kommunikationskabel zwischen
Gasboiler und Innengerät an
1 Öffnen Sie den Gaskessel.
2 Öffnen Sie die Schaltkastenabdeckung des Gaskessels.
3 Entfernen Sie eine der größeren Durchbruch-Öffnungen an der
rechten Seite des Schaltkastens des Gaskessels.
4 Führen Sie den (größeren) Kesselanschluss durch die
Durchbruch-Öffnung.
Befestigen
Schaltkasten, indem Sie es hinter den vormontierten Drähten
verlegen.
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
wird auf der
auf der
Sie
das
Kabel
im
a
b
a
Magnetspule
b
Steckverbindung X5
5 Schließen
Sie
den
Stecker
Steckverbindung X5 der Gaskesselplatine an. Stellen Sie
sicher, dass sich die Magnetspule außerhalb des Gaskessel-
Schaltkastens befindet.
6 Führen Sie das Kommunikationskabel vom Gaskessel zum
Innengerät, wie in der Abbildung unten gezeigt.
7 Öffnen Sie die Schaltkastenabdeckung des Innengeräts.
8 Stecken Sie den Innengerätstecker in den Anschluss X39A der
Innengerätplatine.
7 Installation
des
Gaskessels
an
die
Referenzhandbuch für den Monteur
43
