Elektroschaltplan: Gaskessel - Rotex RVLQ05+08CA Referenzhandbuch

15.6.3

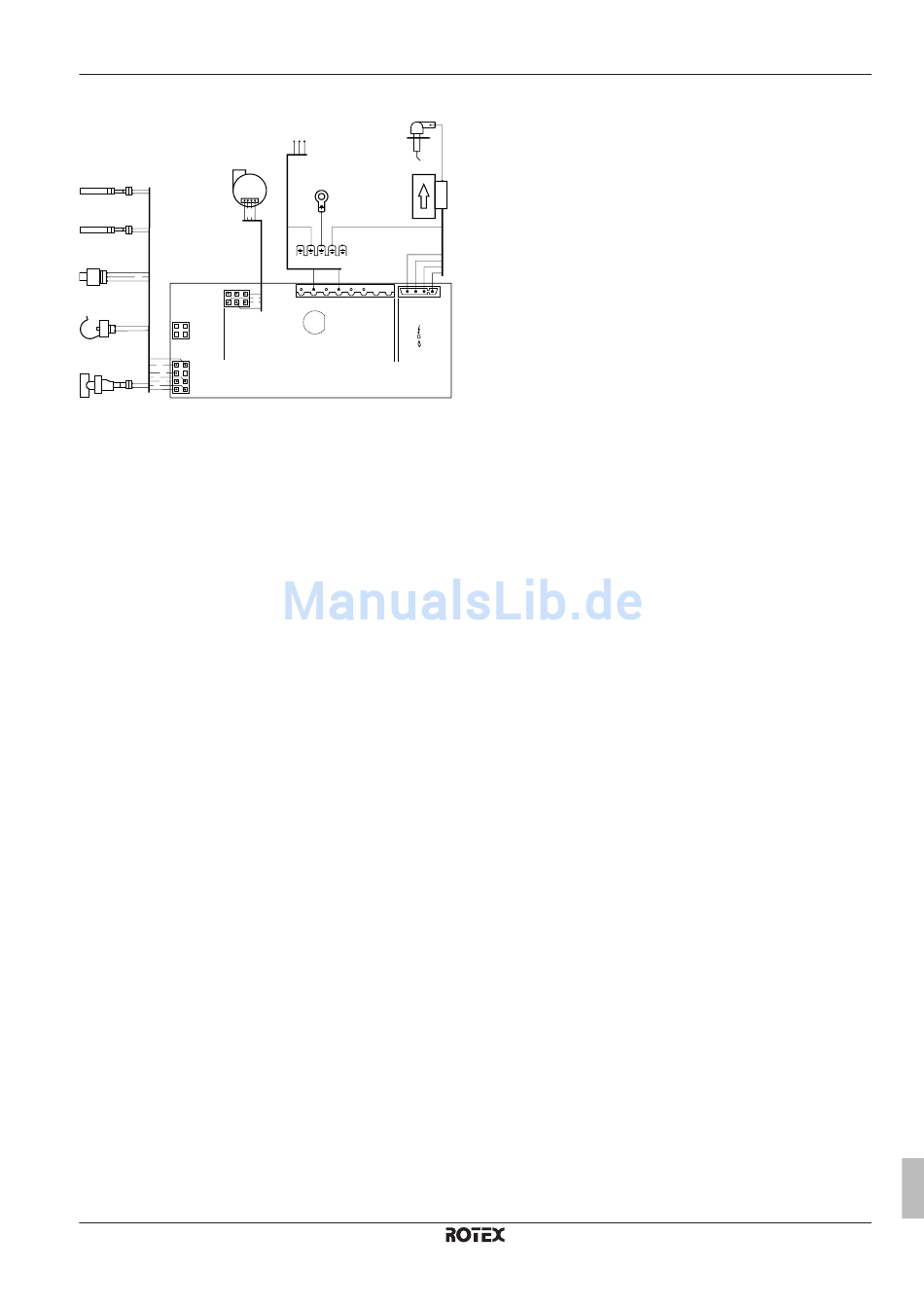

Elektroschaltplan: Gaskessel

i
S1
1
4
1 43 2
S2
1
3
S7
1
c
6
8
S3
1 X3
X5
1= 0 V
5
2= 24 V=
3= Tacho
1
4= Pwm
S5 X7
5
6
3
1
4 7
7
8
a Erdungsanschlüsse für Wärmetauscher
b Zündkerzenabdeckung
c Kesselsteuerung
d Erdungsanschlüsse für Kesselsteuerung
e Sicherung (3,15 A T)
f Gasventil und Zündvorrichtung
g Ionisations-/Zündungssonde
h Hauptspannung
i Lüfter
S1 Flusssensor
S2 Rücklaufsensor
S3 Brauchwassersensor
S5 Flussschalter
S7 Raumheizungswasserdrucksensor
X1 Gasventil und Zündelektrode
X2 Hauptstromversorgung (2=l (BRN), 4=N (BLU))
X3 Stromversorgung Ventilator (230 V)
X5 Kesselkommunikationskabel
X7 Sensoranschluss
RVLQ05+08CAV4 + RHYHBH05AA + RHYHBH/X08AA +
RHYKOMB33AA
ROTEX HPU hybrid
4P355635-1A – 2016.02
