REGOLAZIONI

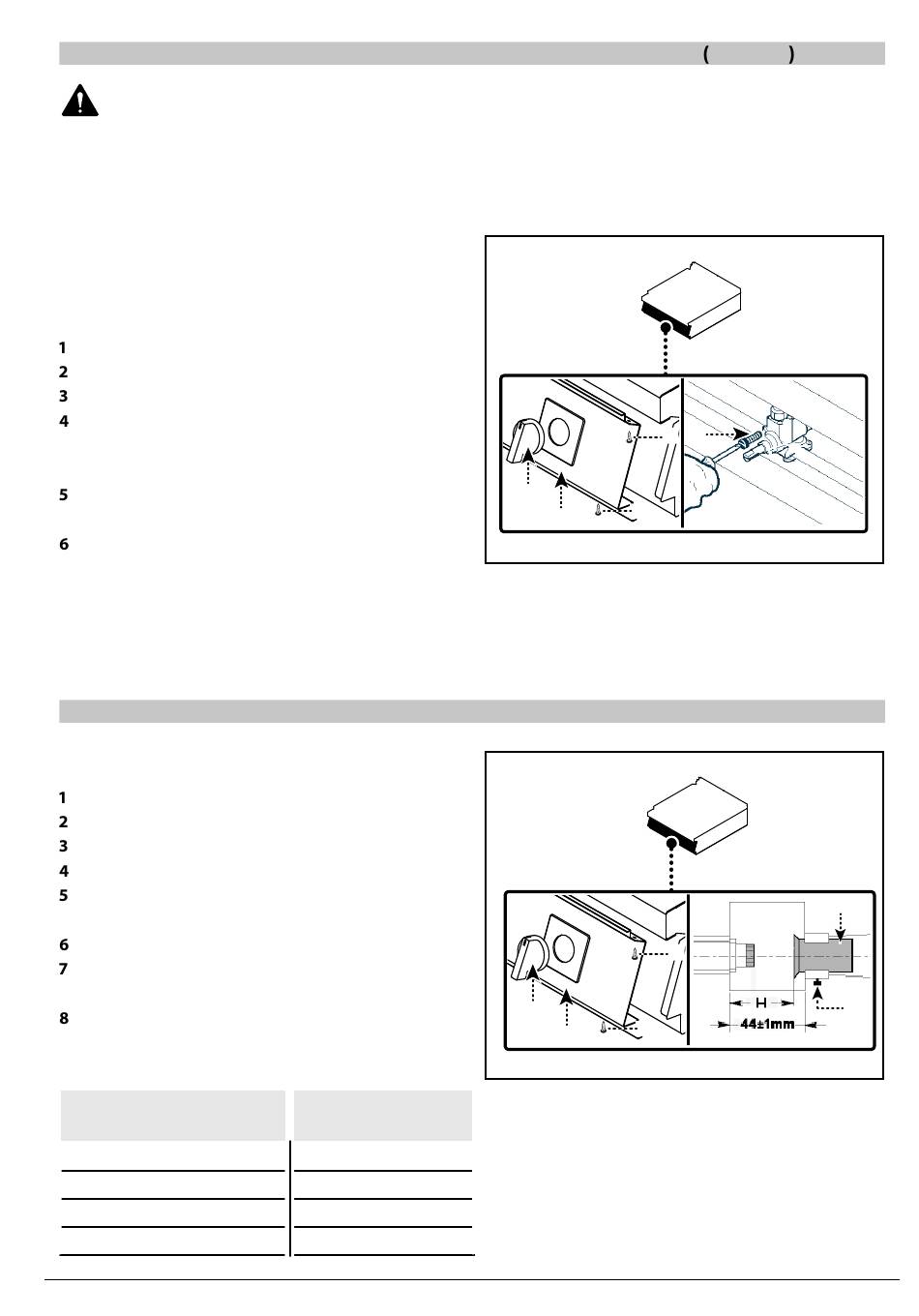

REGOLAZIONE MINIMO RUBINETTO VALVOLATO GAS 0*0TPG

AVVERTENZA: Prima di eff ettuare
questa regolazione è necessario verifi care
che la pressione del gas di alimentazione sia
conforme al valore della pressione nominale
relativa allo stesso tipo di gas (vedi tabella
in fondo al manuale).
Per questa operazione procedere nel modo in-
dicato.
Metano e Gas liquido
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Estrarre l'iniettore (D) , sostituirlo con quello
)
adatto al tipo di gas utilizzato (vedi tabella in
fondo al manuale) e avvitare completamente.
Dopo la regolazione sigillare la vite con ver-
)
nice.
Rimontare il cruscotto (B) e le manopole (A)
)
ad operazione ultimata.
Per questa operazione procedere nel modo in-
dicato.
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Allentare la vite di bloccaggio (D).
)
Posizionare la boccola (E) in battuta alla di-
)
stanza (H) riportata in tabella.
Stringere la vite (D).
)
Dopo la regolazione sigillare la vite con ver-
)
nice.
Rimontare il cruscotto (B) e le manopole (A)
)
ad operazione ultimata.
Famiglia gas
II (G20/20-25 mbar)
II (G 25/20-25mbar)
III (G30-31/29-36/37 mbar)
III (G 30-31/50mbar)
3320091_inst

REGOLAZIONE ARIA PRIMARIA BRUCIATORE

Distanza (H)
(mm)
37±1
37±1
21±1
21±1
D
C
A
C
B
C
A
C
B
ITALIANO
E
D
15
