ITALIANO
ISTRUZIONI E AVVERTENZE PER LE REGOLAZIONI
AVVERTENZA: Prima di eff ettuare
qualsiasi tipo di regolazione, attivare tutti i
dispositivi di sicurezza previsti e valutare se
sia necessario informare adeguatamente il
personale che opera e quello nelle vicinanze.
In particolare chiudere i rubinetti alimenta-
zione gas e acqua, disattivare l'alimentazio-
ne elettrica tramite l'interruttore sezionato-
re dell'apparecchiatura ed impedire l'accesso
a tutti i dispositivi che potrebbero, se attivati,
provocare condizioni di pericolo inatteso cau-
sando danni alla sicurezza e alla salute delle
persone.

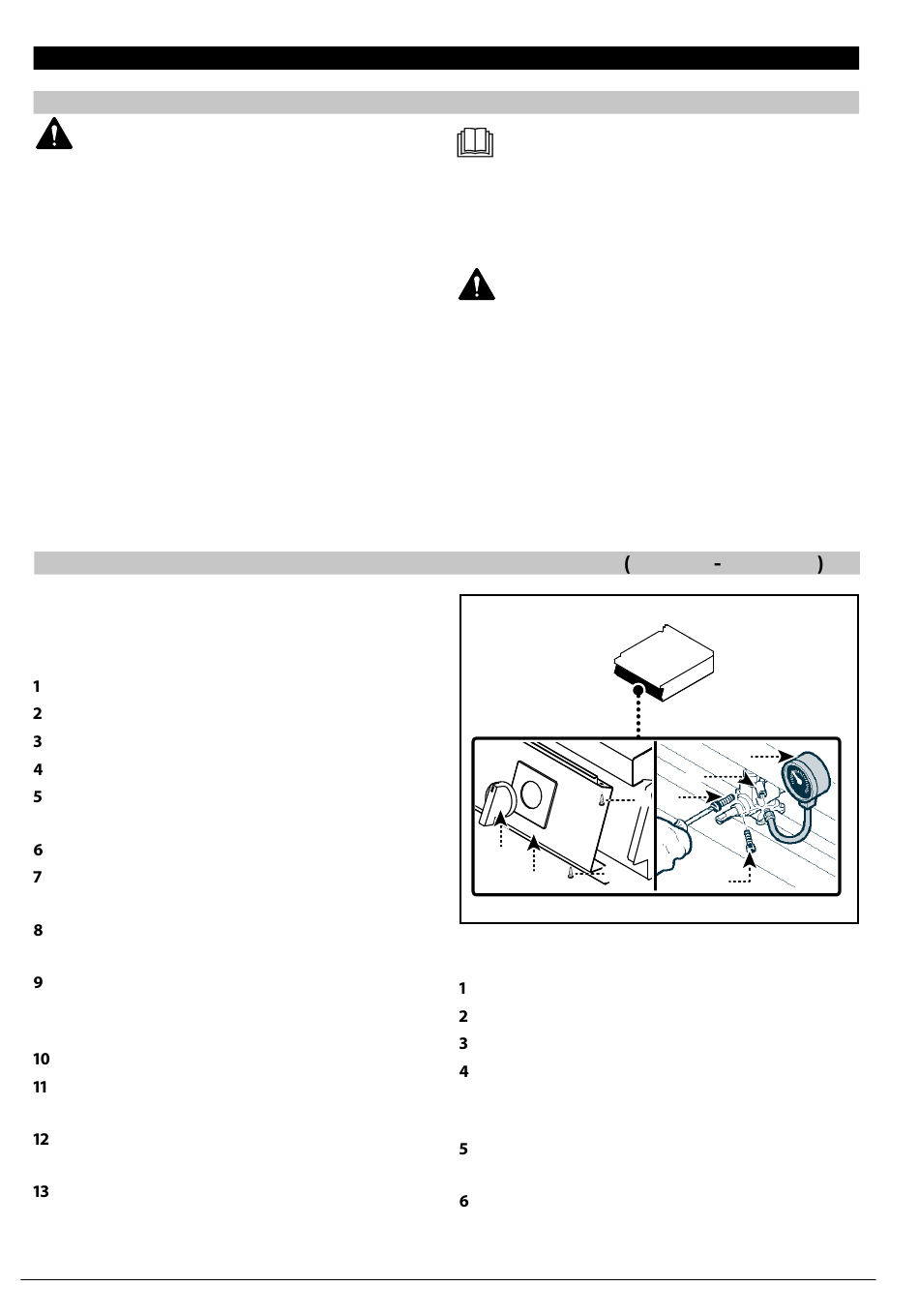

REGOLAZIONE MINIMO RUBINETTO VALVOLATO GAS 1*0TPG 1*0TPGF
Per questa operazione procedere nel modo in-
dicato.
Metano
Chiudere il rubinetto alimentazione gas.
)
Sfi lare le manopole (A).
)
Svitare le viti (C) e smontare il cruscotto (B).
)
Svitare la vite (D) della presa di pressione.
)
Collegare il manometro (E) alla presa di pres-
)
sione (F).
Riaprire il rubinetto alimentazione gas.
)
Accendere il bruciatore e ruotare la manopo-
)
la sulla posizione di fi amma minima.
Inserire l'iniettore del minimo (G) e avvitarlo
)
completamente.
Svitare l'iniettore (G) lentamente fi no a che la
)
pressione indicata non è conforme ai valori
riportati in tabella (vedi in fondo al manuale).
Verifi care la stabilità della fi amma.
)
Dopo la regolazione sigillare la vite con ver-
)
nice.
Spegnere il bruciatore, chiudere il rubinetto
)
alimentazione gas e scollegare il manometro.
Rimontare il cruscotto (B) e le manopole
)
(A) ad operazione ultimata.
14
REGOLAZIONI
no solo se il tipo di gas da allacciare è diverso
da quello di collaudo, dopo avere eseguito
la trasformazione dell'alimentazione (vedi
pag. 11).
no essere eff ettuate da personale autoriz-
zato e qualifi cato, nel rispetto delle leggi vi-
genti in materia.
Gas liquido
)
)
)
)
)
)
NOTA: Queste regolazioni si eff ettua-
AVVERTENZA: Le regolazioni devo-
C
A
C
B
Chiudere il rubinetto alimentazione gas.
Sfi lare le manopole (A).
Svitare le viti (C) e smontare il cruscotto (B).
Estrarre l'iniettore (G) , sostituirlo con quello
adatto al tipo di gas utilizzato (vedi tabella in
fondo al manuale) e avvitare completamente.
Dopo la regolazione sigillare la vite con ver-
nice.
Rimontare il cruscotto (B) e le manopole (A)
ad operazione ultimata.
REGOLAZIONI
E
F
G
D
