ALLGEMEINES
1.6

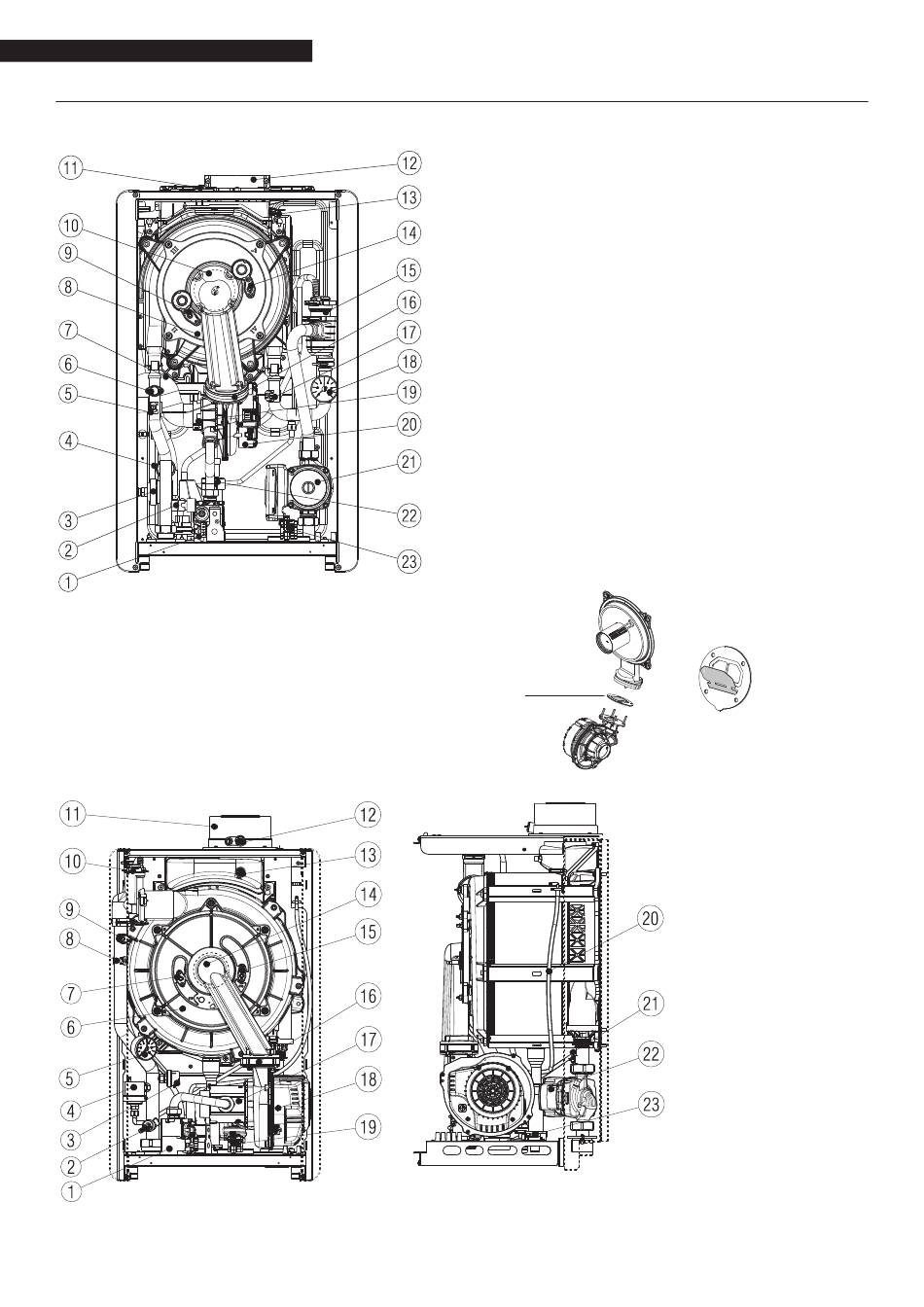

Aufbau
Condexa HPR 35 - 45
Condexa HPR 55 - 70
1
Gasventil
2
Entgasungsventil/Kesselablauf
3
Heizungs-Differenzdruckschalter
4
Druckaufnehmer mit Mindestdruckfunktion
5
NTC-Fühler am Vorlauf
6
Sicherheitsthermostat mit manueller Rückstellung
mittels Reset über Platine
7
Saugleitung
8
Wärmetauscher
9
Detektorelektrode
10 Brenner
11
Stopfen Entnahmestelle Rauchgasanalyse
12 Rauchabzug
13 Abgasfühler
14 Zündelektrode
15 Entlüftungsventil
16 Rückschlagklappe
17
NTC-Fühler am Rücklauf
18 Druckmesser
19 Mischer
20 Gebläse
21 Umwälzpumpe
22 Siphon
23 Stromversorgung
16 Rückschlagklappe
6
1
Gasventil
2
Entgasungsventil/ Kessel-
ablauf
3
Druckaufnehmer mit
Mindestdruckfunktion
4
Heizungsdruckschalter
5
Druckmesser
6
Wärmetauscher
7
Detektorelektrode
8
NTC-Fühler am Vorlauf
9
Sicherheitsthermostat mit
manueller Rückstellung
mittels Reset über Platine
10 Entlüftungsventil
11
Rauchabzug
12 Stopfen Entnahmestelle
Rauchgasanalyse
13 Abgasfühler
14 Brenner
15 Zündelektrode
16 Rückschlagklappe
17
Mischer
18 Gebläse
19 Verdrahtung der
Stromversorgung
20 Atmosphärisches Röhrchen
21 NTC-Fühler am Rücklauf
22 Umwälzpumpe
23 Siphon
