Die Taste RESET drücken, um den Entlüftungszyklus zu un-
terbrechen. Mit der Taste
3.3
Einstellung der Temperaturregelung
Die TEMPERATURREGELUNG aktivieren Sie wie folgt:
ƒ führen Sie den unter Absatz „1.15 Konfiguration eines Sys-
tems mit REC10" beschriebenen Vorgang für den Zugang
zu den technischen Parametern aus.
ƒ wählen Sie das Menü P4 und dann P4.18 = 1.
Die Temperaturregelung funktioniert nur, wenn ein Außen-
fühler angeschlossen ist und ist nur für die Funktion HEIZEN
aktiv. Bei P4.18 = 0 oder abgeklemmtem Außenfühler wird
der Heizkessel mit festem Schaltpunkt betrieben. Der vom
Außenfühler gemessene Temperaturwert wird im „3.21 Menü
INFO" unter I009 angezeigt. Der Temperaturregelungsalgo-
rithmus nutzt nicht direkt den gemessenen Außentempe-
raturwert, sondern einen berechneten Außentemperatur-
wert, der die Isolierung des Gebäudes berücksichtigt: in gut
isolierten Gebäuden haben Außentemperaturschwankun-
gen geringere Auswirkungen auf die Raumtemperatur als in
weniger gut isolierten Gebäuden.
ANFRAGE DURCH VON ZEITTHERMOSTAT OT
In diesem Fall wird der Vorlaufsollwert vom Zeitthermostat
in Abhängigkeit vom Außentemperaturwert und der Diffe-
renz zwischen der Raumtemperatur und der gewünschten
Raumtemperatur berechnet.
ANFORDERUNG VOM RAUMTHERMOSTAT
In diesem Fall wird der Vorlaufsollwert von der Steuerpla-
tine in Abhängigkeit vom Außentemperaturwert berechnet,
um einen geschätzten Raumtemperaturwert von 20° (Refe-
renzraumtemperatur) zu erhalten
Bei der Berechnung des Vorlaufsollwerts sind 2 Parameter
zu berücksichtigen:
ƒ Steigung der Kompensationskurve (KT)
ƒ Offset der Referenzraumtemperatur.

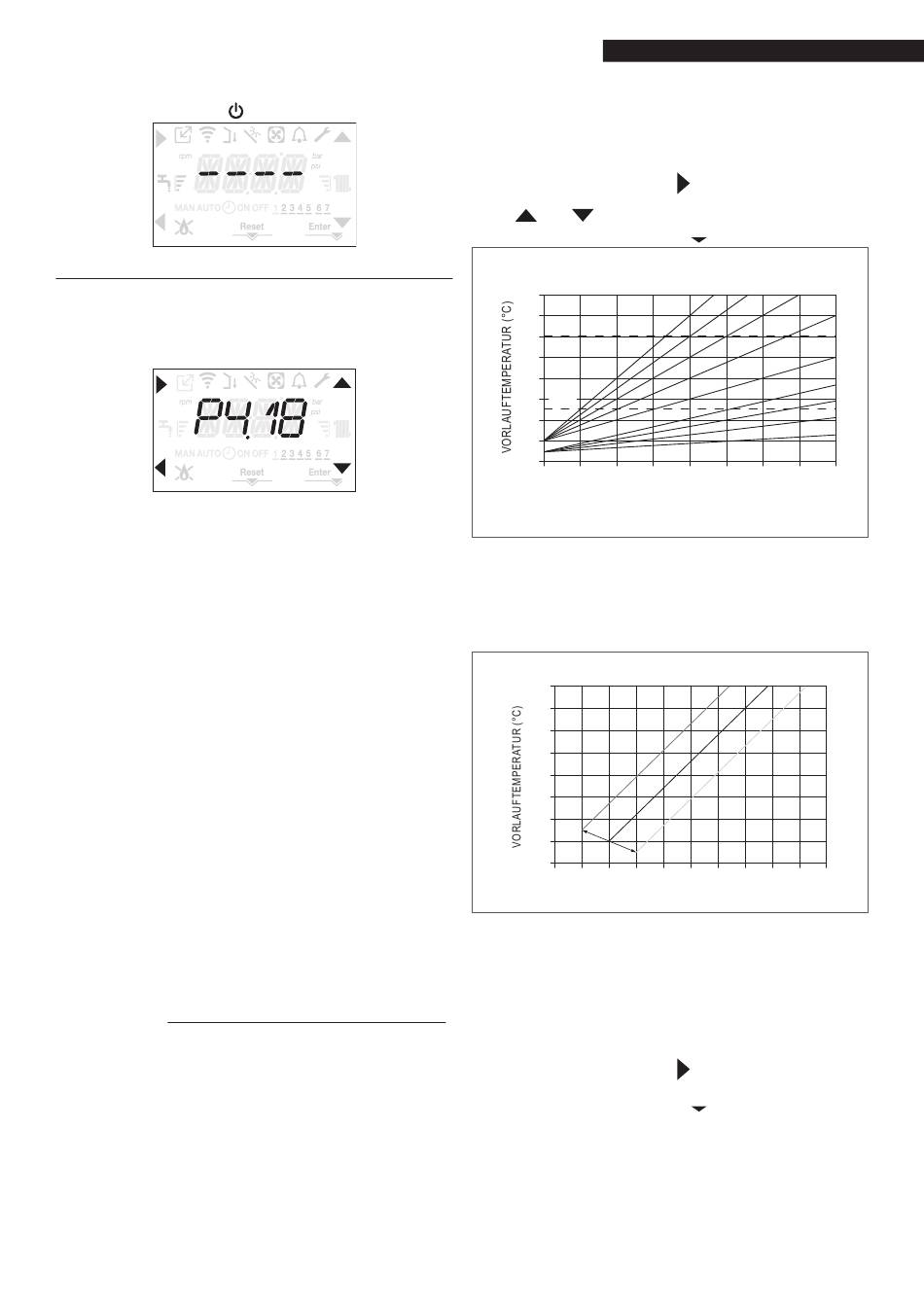

Auswahl der Temperaturregelkurve (Parameter P4.19)
Die Temperaturregelkurve sorgt für die Beibehaltung einer
theoretischen Temperatur von 20 °C im Raum bei Außen-
temperaturen zwischen +20 und -20 °C. Die Auswahl der
Kurve hängt von der im Projekt vorgesehenen Mindestau-
ßentemperatur (und somit von der geografischen Lage) und
von der im Projekt vorgesehenen Vorlauftemperatur (und
somit von der Anlagenart) ab und muss vom Installateur
sorgfältig mit der folgenden Formel berechnet werden:
KT =
Vorlauftemp. des Projekts - Tshift - Tshift
20- Mindestaußentemp. des Projekts
Tshift = 30°C Standardanlagen
25°C Fußbodenanlagen.
Wenn die Berechnung einen Wert zwischen zwei Kurven
ergibt, wird empfohlen die Temperaturregelungskurve zu
wählen, die dem erhaltenen Wert am nächsten liegt.
Beispiel: Beträgt der sich aus der Berechnung ergebende
Wert 1.3, befindet sich dieser zwischen Kurve 1 und Kurve
1.5. In diesem Fall die näherliegende Kurve wählen, d. h.,
1.5.
Die einstellbaren Werte von KT sind:
ƒ Standardanlagen: 1,0÷3,0
ƒ Fußbodenanlagen 0,2÷0,8.
den Heizkessel auf AUS stellen.
In der Schnittstelle über das Menü P4 und den Parameter
P4.19, stellen Sie die gewünschte Temperaturregelkurve ein:
ƒ führen Sie den unter Absatz „1.15 Konfiguration eines Sys-
tems mit REC10" beschriebenen Vorgang für den Zugang
zu den technischen Parametern aus.
ƒ wählen Sie das Menü P4 und anschließend P4.19
ƒ zum Bestätigen drücken Sie
ƒ stellen Sie die gewünschte Klimakurve mit den Pfeiltas-
ten
und
ein
ƒ bestätigen Sie mit der Taste
100
90
T AT
80
70
60
50
T BT
40
30
20
20
15
10
AUSSENTEMPERATUR (°C)
TAT maximale Heizungssolltemperatur Standardsysteme
TBT maximale Heizungssolltemperatur Fußbodensysteme
Offset der Referenzraumtemperatur
Der Benutzer kann den Sollwert HEIZEN indirekt anpassen,
indem er auf den Temperatursollwert (20 °C) einen Offset
einstellt, der im Bereich von -5÷+5 variiert kann (Offset 0 =
20 °C). Für die Korrektur des Offsets siehe Absatz „3.8 Ein-
stellung der Heizwassertemperatur mit angeschlossenem
Außenfühler".
KLIMAKURVENKORREKTUR
90
80
70
60
50
40
30
+5°C
20
20°C
-5°C
10
30
25
20
15
AUSSENTEMPERATUR (°C)
NÄCHTAUSGLEICH (Parameter P4.20)
Wenn ein zeitgesteuerter Programmgeber an den Eingang
RAUMTHERMOSTAT angeschlossen wird, kann über das Menü
P4 der Parameter P4.20 Nachtausgleich kann aktiviert wer-
den. Den Nachtausgleich stellen Sie wie folgt ein:
ƒ führen Sie den unter Absatz „1.15 Konfiguration eines Sys-
tems mit REC10" beschriebenen Vorgang für den Zugang
zu den technischen Parametern aus.
ƒ wählen Sie das Menü P4 und dann P4.20
ƒ zum Bestätigen drücken Sie
ƒ setzen Sie den Parameter auf den Wert 1
ƒ bestätigen Sie mit der Taste
Bei GESCHLOSSENEM KONTAKT erfolgt die Wärmeanforderung
durch den Vorlauffühler anhand der Außentemperatur, um
im Raum eine Nennraumtemperatur auf TAG-Niveau (20 °C)
zu erreichen.
Das ÖFFNEN DES KONTAKTS führt nicht zum Ausschalten, son-
dern zu einer Absenkung (Parallelverschiebung) der Klima-
kurve auf die Stufe NACHT (16 °C).
37
INBETRIEBNAHME
Enter
KLIMAKURVEN
3,0
2,5
2,0
5
0
-5
-10
-15
10
5
0
-5
-10 -15 -20
Enter
1,5
1,0
0,8
0,6
0,4
0,2
