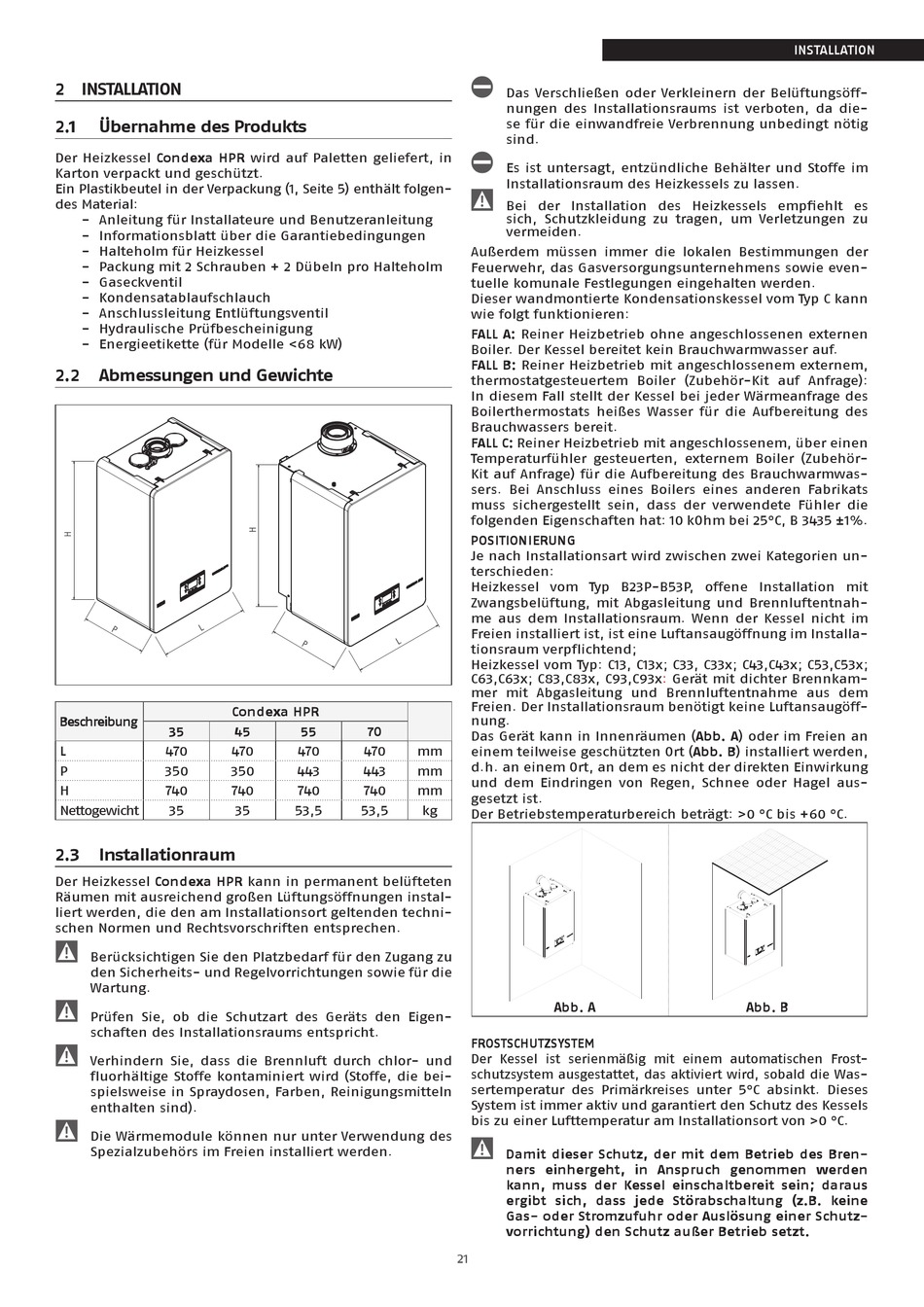

2 INSTALLATION
2.1
Übernahme des Produkts
Der Heizkessel Condexa HPR wird auf Paletten geliefert, in
Karton verpackt und geschützt.
Ein Plastikbeutel in der Verpackung (1, Seite 5) enthält folgen-
des Material:
− Anleitung für Installateure und Benutzeranleitung
− Informationsblatt über die Garantiebedingungen
− Halteholm für Heizkessel
− Packung mit 2 Schrauben + 2 Dübeln pro Halteholm
− Gaseckventil
− Kondensatablaufschlauch
− Anschlussleitung Entlüftungsventil
− Hydraulische Prüfbescheinigung
− Energieetikette (für Modelle <68 kW)
2.2
Abmessungen und Gewichte
Beschreibung
35
L
470
P
350
H
740
Nettogewicht
35
2.3
Installationraum
Der Heizkessel Condexa HPR kann in permanent belüfteten
Räumen mit ausreichend großen Lüftungsöffnungen instal-
liert werden, die den am Installationsort geltenden techni-
schen Normen und Rechtsvorschriften entsprechen.
9
Berücksichtigen Sie den Platzbedarf für den Zugang zu
den Sicherheits- und Regelvorrichtungen sowie für die
Wartung.
9
Prüfen Sie, ob die Schutzart des Geräts den Eigen-
schaften des Installationsraums entspricht.
9
Verhindern Sie, dass die Brennluft durch chlor- und
fluorhältige Stoffe kontaminiert wird (Stoffe, die bei-
spielsweise in Spraydosen, Farben, Reinigungsmitteln
enthalten sind).
9
Die Wärmemodule können nur unter Verwendung des
Spezialzubehörs im Freien installiert werden.
Condexa HPR
45
55
70
470
470
470
350
443
443
740
740
740
35
53,5
53,5
a
Das Verschließen oder Verkleinern der Belüftungsöff-
nungen des Installationsraums ist verboten, da die-
se für die einwandfreie Verbrennung unbedingt nötig
sind.
a
Es ist untersagt, entzündliche Behälter und Stoffe im
Installationsraum des Heizkessels zu lassen.
9
Bei der Installation des Heizkessels empfiehlt es
sich, Schutzkleidung zu tragen, um Verletzungen zu
vermeiden.
Außerdem müssen immer die lokalen Bestimmungen der
Feuerwehr, das Gasversorgungsunternehmens sowie even-
tuelle komunale Festlegungen eingehalten werden.
Dieser wandmontierte Kondensationskessel vom Typ C kann
wie folgt funktionieren:
FALL A: Reiner Heizbetrieb ohne angeschlossenen externen
Boiler. Der Kessel bereitet kein Brauchwarmwasser auf.
FALL B: Reiner Heizbetrieb mit angeschlossenem externem,
thermostatgesteuertem Boiler (Zubehör-Kit auf Anfrage):
In diesem Fall stellt der Kessel bei jeder Wärmeanfrage des
Boilerthermostats heißes Wasser für die Aufbereitung des
Brauchwassers bereit.
FALL C: Reiner Heizbetrieb mit angeschlossenem, über einen
Temperaturfühler gesteuerten, externem Boiler (Zubehör-
Kit auf Anfrage) für die Aufbereitung des Brauchwarmwas-
sers. Bei Anschluss eines Boilers eines anderen Fabrikats
muss sichergestellt sein, dass der verwendete Fühler die
folgenden Eigenschaften hat: 10 kOhm bei 25°C, B 3435 ±1%.
POSITIONIERUNG
Je nach Installationsart wird zwischen zwei Kategorien un-
terschieden:
Heizkessel vom Typ B23P-B53P, offene Installation mit
Zwangsbelüftung, mit Abgasleitung und Brennluftentnah-
me aus dem Installationsraum. Wenn der Kessel nicht im
Freien installiert ist, ist eine Luftansaugöffnung im Installa-
tionsraum verpflichtend;
Heizkessel vom Typ: C13, C13x; C33, C33x; C43,C43x; C53,C53x;
C63,C63x; C83,C83x,
mer mit Abgasleitung und Brennluftentnahme aus dem
Freien. Der Installationsraum benötigt keine Luftansaugöff-
nung.
Das Gerät kann in Innenräumen (Abb. A) oder im Freien an
mm
einem teilweise geschützten Ort (Abb. B) installiert werden,
d.h. an einem Ort, an dem es nicht der direkten Einwirkung
mm
und dem Eindringen von Regen, Schnee oder Hagel aus-
mm
gesetzt ist.
kg
Der Betriebstemperaturbereich beträgt: >0 °C bis +60 °C.
Abb. A
FROSTSCHUTZSYSTEM
Der Kessel ist serienmäßig mit einem automatischen Frost-
schutzsystem ausgestattet, das aktiviert wird, sobald die Was-
sertemperatur des Primärkreises unter 5°C absinkt. Dieses
System ist immer aktiv und garantiert den Schutz des Kessels
bis zu einer Lufttemperatur am Installationsort von >0 °C.
9
Damit dieser Schutz, der mit dem Betrieb des Bren-
ners einhergeht, in Anspruch genommen werden
kann, muss der Kessel einschaltbereit sein; daraus
ergibt sich, dass jede Störabschaltung (z.B. keine
Gas- oder Stromzufuhr oder Auslösung einer Schutz-
vorrichtung) den Schutz außer Betrieb setzt.
21
C93,C93x:
Gerät mit dichter Brennkam-
Abb. B
INSTALLATION
