CONDEXA 55-70 HPR
D

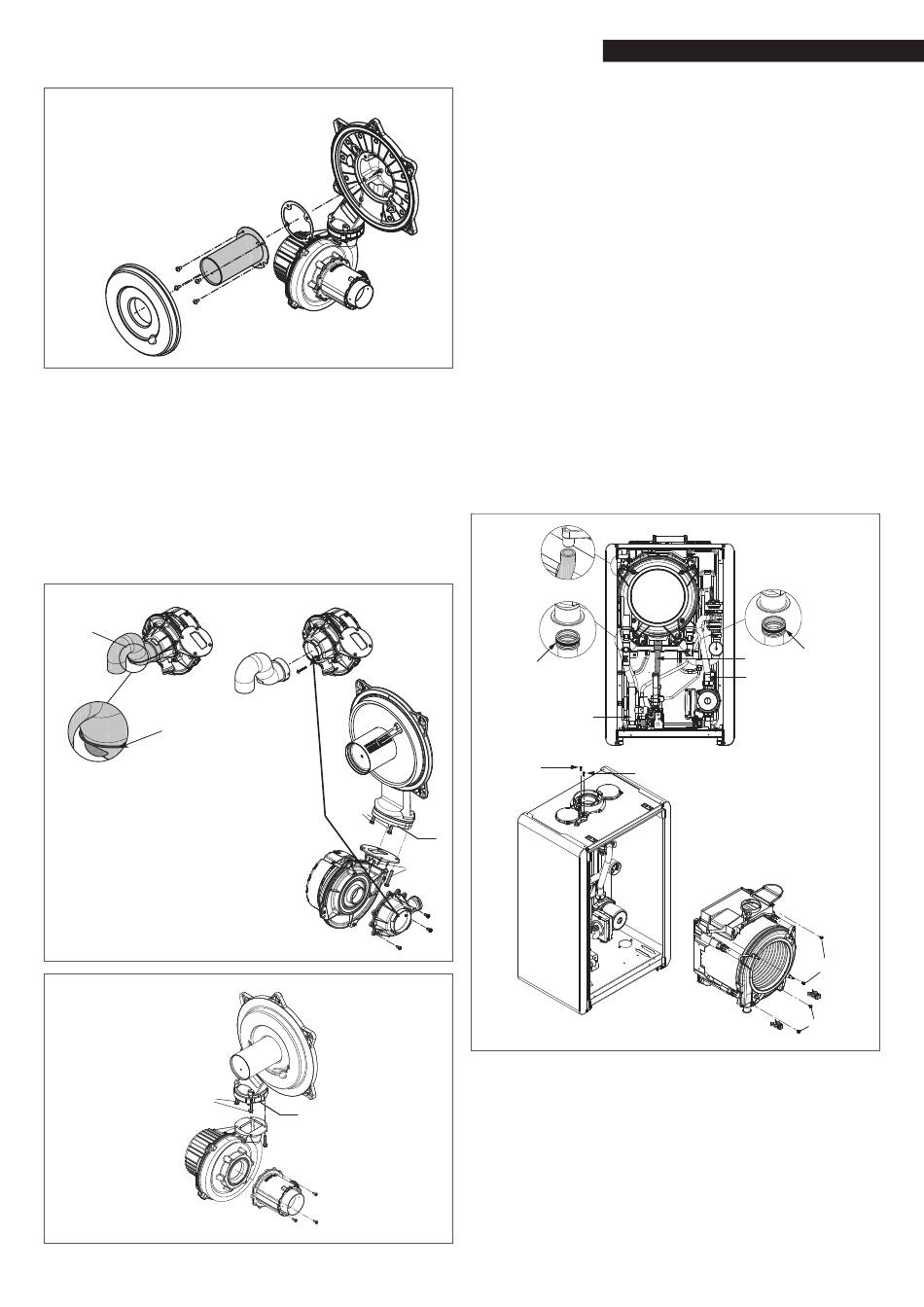

Ausbau von Gebläse und Mischer
ƒ Führen Sie den Ausbau der Komponenten wie im Kapitel
„AUSBAU DER VERBRENNUNGSEINHEIT" beschrieben durch.
ƒ Drehen Sie die 2 Schrauben (B) vollständig aus und lösen
Sie die 2 Schrauben (C), um das Gebläse auszubauen.
ƒ Entfernen Sie den Schalldämpfer, indem Sie ihn von seiner
Halterung lösen. Lösen Sie die 3 Schrauben (A), mit denen
der Mischer am Gebläse befestigt ist, und bauen Sie ihn aus.
ƒ Zur Demontage der Rückschlagklappe (D) auch die 2 Schrau-
ben (C) vollständig abschrauben.
ƒ Nach den Arbeiten bauen Sie alle Teile in umgekehrter Rei-
henfolge wieder zusammen.
ƒ Stellen Sie die Strom- und Gaszufuhr zum Heizkessel wie-
der her.
CONDEXA 35-45 HPR
Schalldämpfer
Halterung
CONDEXA 55-70 HPR
C
E
C
D
B
A
D
B
A
Ausbau des Wärmetauschers
CONDEXA 35-45 HPR
ƒ Führen Sie den Ausbau der Teile wie im Kapitel „AUSBAU
DER VERBRENNUNGSEINHEIT" beschrieben durch.
ƒ Trennen Sie die Stromversorgung, indem Sie den Haupt-
schalter der Anlage auf „Aus" stellen
ƒ Entleeren Sie das System.
ƒ Lösen Sie die Muttern der 2 Gasstrecken (A und B).
ƒ Ziehen Sie die Klammern (C) heraus, um die 2 Gasstrecken
(A und B) zu entfernen.
ƒ Entfernen Sie die 2 Gasstrecken (A und B) vom Wärmetauscher.
ƒ Entfernen Sie die Kondensatablassleitung (D).
ƒ Entfernen Sie das Abflussrohr des Regenschutzes (E).
ƒ Ziehen Sie den Stecker des Rauchfühlers ab.
ƒ Entfernen Sie die Schraube (F) am Anschluss für die Rauch-
gasanalyse und ziehen Sie den Verschluss ab.
ƒ Entfernen Sie die Schraube (G) zur Befestigung des Regen-
schutzes.
ƒ Lösen Sie die 4 Schrauben (H) zur Befestigung des Wärme-
tauschers.
ƒ Bauen Sie den Wärmetauscher aus.
ƒ Nach den Arbeiten bauen Sie alle Teile in umgekehrter Rei-
henfolge wieder zusammen.
ƒ Achten Sie besonders auf den Einbau der Gasstrecken A
und B, verwenden Sie eine Zange unten an der Aufwei-
tung, um ein Überlauf am Eingang der Anschlüsse am Wär-
metauscher zu vermeiden.
ƒ Stellen Sie die Strom- und Gaszufuhr zum Heizkessel wieder her.
E
Position der
Zange
A
G
CONDEXA 55-70 HPR
ƒ Führen Sie den Ausbau der Teile wie im Kapitel „AUSBAU
DER VERBRENNUNGSEINHEIT" beschrieben durch.
ƒ Trennen Sie die Stromversorgung, indem Sie den Haupt-
schalter der Anlage auf „Aus" stellen
ƒ Entleeren Sie das System.
ƒ Entfernen Sie die rechte und linke Seitenverkleidung (A)
durch Lösen der Schrauben (B).
ƒ Lösen Sie die Mutter und drehen Sie die Gasstrecke (C).
ƒ Ziehen Sie die Silikonschläuche (D) und (E) heraus.
ƒ Ziehen Sie die kleine Gasstrecke heraus (F).
ƒ Nehmen Sie das Kondensatablassrohr vom Wärmetauscher (G) ab.
ƒ Ziehen Sie die Klammer (H) heraus.
49
WARTUNG UND REINIGUNG
D
Position
der Zange
B
F
H
C
H
C
