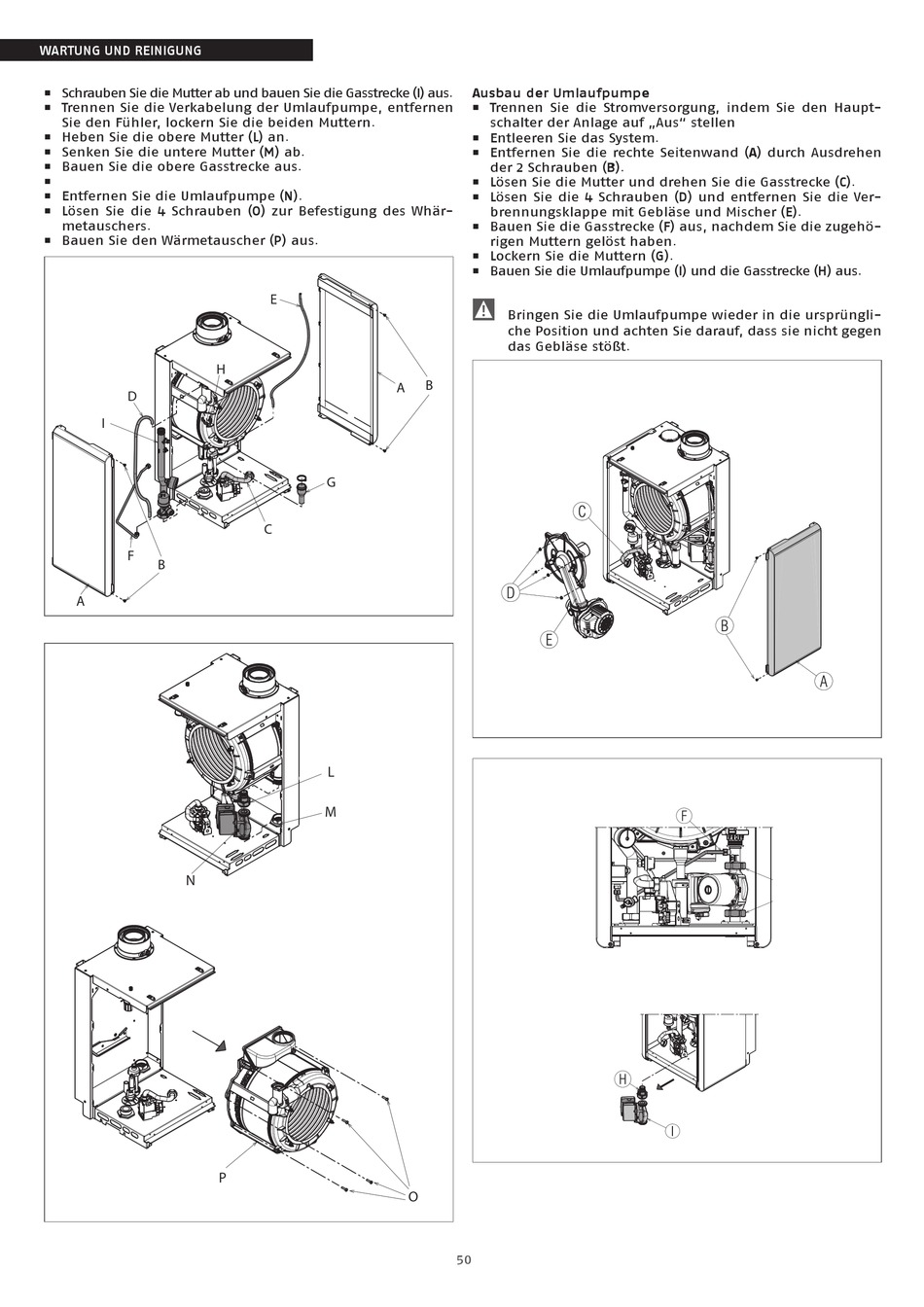

WARTUNG UND REINIGUNG
ƒ Schrauben Sie die Mutter ab und bauen Sie die Gasstrecke (I) aus.
ƒ Trennen Sie die Verkabelung der Umlaufpumpe, entfernen
Sie den Fühler, lockern Sie die beiden Muttern.
ƒ Heben Sie die obere Mutter (L) an.
ƒ Senken Sie die untere Mutter (M) ab.
ƒ Bauen Sie die obere Gasstrecke aus.
ƒ
ƒ Entfernen Sie die Umlaufpumpe (N).
ƒ Lösen Sie die 4 Schrauben (O) zur Befestigung des Whär-
metauschers.
ƒ Bauen Sie den Wärmetauscher (P) aus.
D
I
F
B
A
N
E
H
G
C
L
M
P
Ausbau der Umlaufpumpe
ƒ Trennen Sie die Stromversorgung, indem Sie den Haupt-
schalter der Anlage auf „Aus" stellen
ƒ Entleeren Sie das System.
ƒ Entfernen Sie die rechte Seitenwand (A) durch Ausdrehen
der 2 Schrauben (B).
ƒ Lösen Sie die Mutter und drehen Sie die Gasstrecke (C).
ƒ Lösen Sie die 4 Schrauben (D) und entfernen Sie die Ver-
brennungsklappe mit Gebläse und Mischer (E).
ƒ Bauen Sie die Gasstrecke (F) aus, nachdem Sie die zugehö-
rigen Muttern gelöst haben.
ƒ Lockern Sie die Muttern (G).
ƒ Bauen Sie die Umlaufpumpe (I) und die Gasstrecke (H) aus.
9
Bringen Sie die Umlaufpumpe wieder in die ursprüngli-
che Position und achten Sie darauf, dass sie nicht gegen
das Gebläse stößt.
B
A
O
50
