ALLGEMEINES
1.8

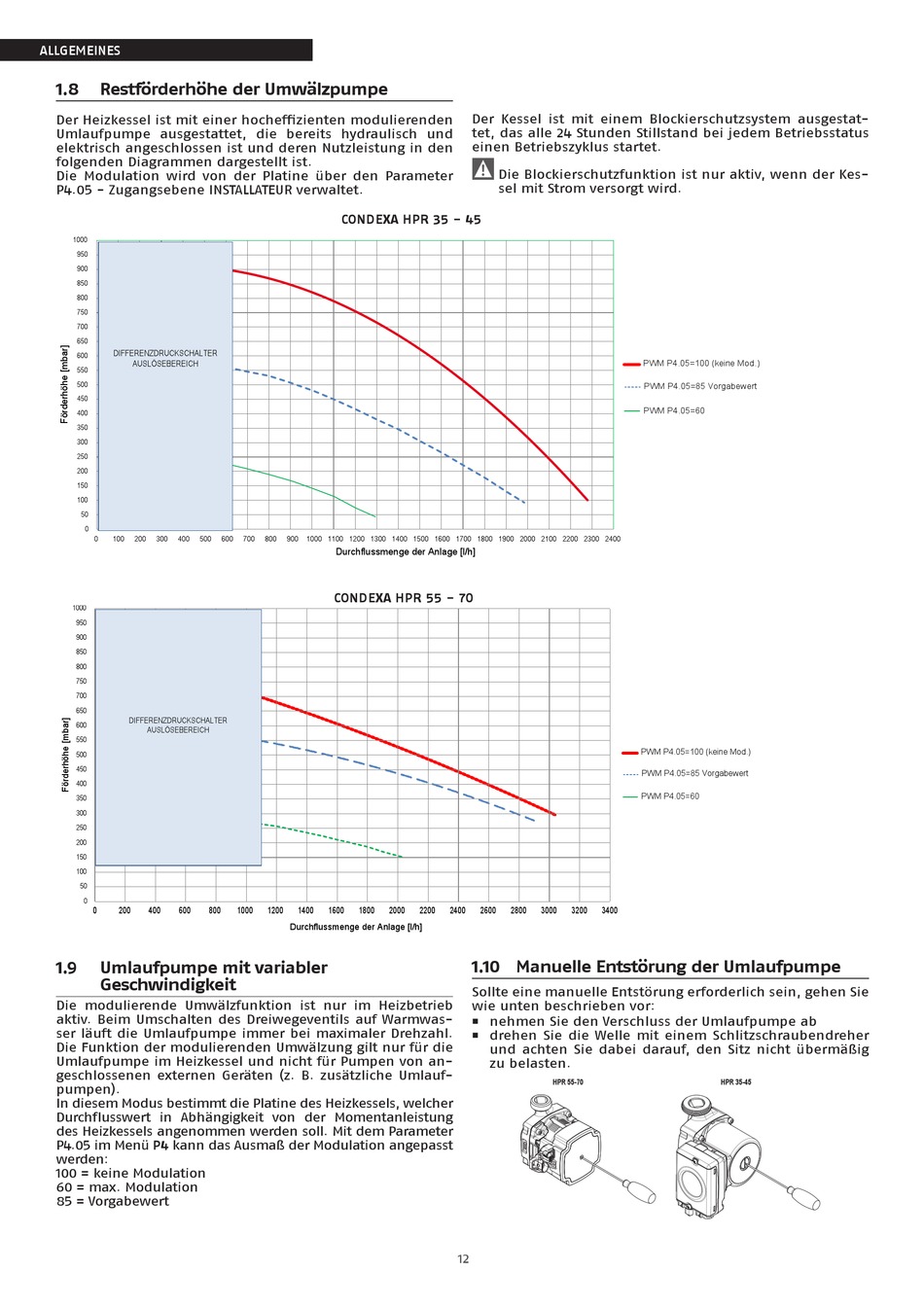

Restförderhöhe der Umwälzpumpe
Der Heizkessel ist mit einer hocheffizienten modulierenden
Umlaufpumpe ausgestattet, die bereits hydraulisch und
elektrisch angeschlossen ist und deren Nutzleistung in den
folgenden Diagrammen dargestellt ist.
Die Modulation wird von der Platine über den Parameter
P4.05 - Zugangsebene INSTALLATEUR verwaltet.
1000
950
900
850
800
750
700
650
DIFFERENZDRUCKSCHALTER
600
AUSLÖSEBEREICH
550
500
450
400
350
300
250
200
150
100
50
0
0
100
200
300
400
500
1000
950
900
850
800
750
700
650
DIFFERENZDRUCKSCHALTER
600
AUSLÖSEBEREICH
550
500
450
400
350
300
250
200
150
100
50
0
0
200
400
600
800
1.9
Umlaufpumpe mit variabler
Geschwindigkeit
Die modulierende Umwälzfunktion ist nur im Heizbetrieb
aktiv. Beim Umschalten des Dreiwegeventils auf Warmwas-
ser läuft die Umlaufpumpe immer bei maximaler Drehzahl.
Die Funktion der modulierenden Umwälzung gilt nur für die
Umlaufpumpe im Heizkessel und nicht für Pumpen von an-
geschlossenen externen Geräten (z. B. zusätzliche Umlauf-
pumpen).
In diesem Modus bestimmt die Platine des Heizkessels, welcher
Durchflusswert in Abhängigkeit von der Momentanleistung
des Heizkessels angenommen werden soll. Mit dem Parameter
P4.05 im Menü P4 kann das Ausmaß der Modulation angepasst
werden:
100 = keine Modulation
60 = max. Modulation
85 = Vorgabewert
CONDEXA HPR 35 - 45
600
700
800
900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100 2200 2300 2400
Durchflussmenge der Anlage [l/h]
CONDEXA HPR 55 - 70
1000
1200
1400
1600
1800
2000
Durchflussmenge der Anlage [l/h]
Der Kessel ist mit einem Blockierschutzsystem ausgestat-
tet, das alle 24 Stunden Stillstand bei jedem Betriebsstatus
einen Betriebszyklus startet.
9
Die Blockierschutzfunktion ist nur aktiv, wenn der Kes-
sel mit Strom versorgt wird.
2200
2400
2600
2800
3000
3200
1.10 Manuelle Entstörung der Umlaufpumpe
Sollte eine manuelle Entstörung erforderlich sein, gehen Sie
wie unten beschrieben vor:
ƒ nehmen Sie den Verschluss der Umlaufpumpe ab
ƒ drehen Sie die Welle mit einem Schlitzschraubendreher
und achten Sie dabei darauf, den Sitz nicht übermäßig
zu belasten.
HPR 55-70
12
PWM P4.05=100 (keine Mod.)
PWM P4.05=85 Vorgabewert
PWM P4.05=60
PWM P4.05=100 (keine Mod.)
PWM P4.05=85 Vorgabewert
PWM P4.05=60
3400
HPR 35-45
