ALLGEMEINES

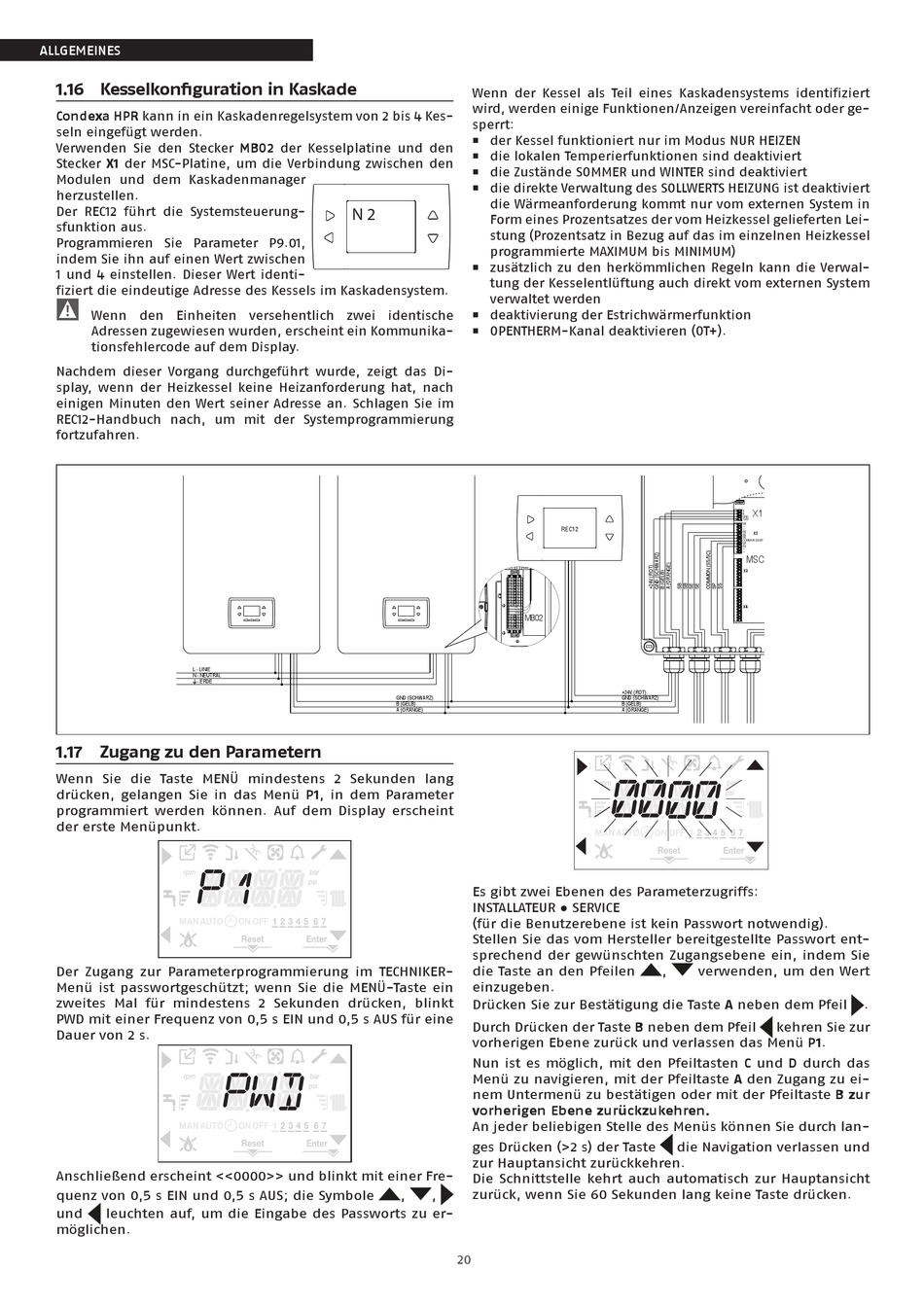

1.16 Kesselkonfiguration in Kaskade
Condexa HPR kann in ein Kaskadenregelsystem von 2 bis 4 Kes-
seln eingefügt werden.
Verwenden Sie den Stecker MB02 der Kesselplatine und den
Stecker X1 der MSC-Platine, um die Verbindung zwischen den
Modulen und dem Kaskadenmanager
herzustellen.
Der REC12 führt die Systemsteuerung-
sfunktion aus.
Programmieren Sie Parameter P9.01,
indem Sie ihn auf einen Wert zwischen
1 und 4 einstellen. Dieser Wert identi-
fiziert die eindeutige Adresse des Kessels im Kaskadensystem.
9
Wenn den Einheiten versehentlich zwei identische
Adressen zugewiesen wurden, erscheint ein Kommunika-
tionsfehlercode auf dem Display.
Nachdem dieser Vorgang durchgeführt wurde, zeigt das Di-
splay, wenn der Heizkessel keine Heizanforderung hat, nach
einigen Minuten den Wert seiner Adresse an. Schlagen Sie im
REC12-Handbuch nach, um mit der Systemprogrammierung
fortzufahren.
L - LINIE
N - NEUTRAL
- ERDE
1.17 Zugang zu den Parametern
Wenn Sie die Taste MENÜ mindestens 2 Sekunden lang
drücken, gelangen Sie in das Menü P1, in dem Parameter
programmiert werden können. Auf dem Display erscheint
der erste Menüpunkt.
Der Zugang zur Parameterprogrammierung im TECHNIKER-
Menü ist passwortgeschützt; wenn Sie die MENÜ-Taste ein
zweites Mal für mindestens 2 Sekunden drücken, blinkt
PWD mit einer Frequenz von 0,5 s EIN und 0,5 s AUS für eine
Dauer von 2 s.
Anschließend erscheint <<0000>> und blinkt mit einer Fre-
quenz von 0,5 s EIN und 0,5 s AUS; die Symbole
und
leuchten auf, um die Eingabe des Passworts zu er-
möglichen.
Wenn der Kessel als Teil eines Kaskadensystems identifiziert
wird, werden einige Funktionen/Anzeigen vereinfacht oder ge-
sperrt:
ƒ der Kessel funktioniert nur im Modus NUR HEIZEN
ƒ die lokalen Temperierfunktionen sind deaktiviert
ƒ die Zustände SOMMER und WINTER sind deaktiviert
ƒ die direkte Verwaltung des SOLLWERTS HEIZUNG ist deaktiviert
die Wärmeanforderung kommt nur vom externen System in
N 2
Form eines Prozentsatzes der vom Heizkessel gelieferten Lei-
stung (Prozentsatz in Bezug auf das im einzelnen Heizkessel
programmierte MAXIMUM bis MINIMUM)
ƒ zusätzlich zu den herkömmlichen Regeln kann die Verwal-
tung der Kesselentlüftung auch direkt vom externen System
verwaltet werden
ƒ deaktivierung der Estrichwärmerfunktion
ƒ OPENTHERM-Kanal deaktivieren (OT+).
11 GND
12 A
13 B
MB02
GND (SCHWARZ)
B (GELB)
A (ORANGE)
Es gibt zwei Ebenen des Parameterzugriffs:
INSTALLATEUR ● SERVICE
(für die Benutzerebene ist kein Passwort notwendig).
Stellen Sie das vom Hersteller bereitgestellte Passwort ent-
sprechend der gewünschten Zugangsebene ein, indem Sie
die Taste an den Pfeilen
einzugeben.
Drücken Sie zur Bestätigung die Taste A neben dem Pfeil
Durch Drücken der Taste B neben dem Pfeil
vorherigen Ebene zurück und verlassen das Menü P1.
Nun ist es möglich, mit den Pfeiltasten C und D durch das
Menü zu navigieren, mit der Pfeiltaste A den Zugang zu ei-
nem Untermenü zu bestätigen oder mit der Pfeiltaste B zur
vorherigen Ebene zurückzukehren.
An jeder beliebigen Stelle des Menüs können Sie durch lan-
ges Drücken (>2 s) der Taste
zur Hauptansicht zurückkehren.
Die Schnittstelle kehrt auch automatisch zur Hauptansicht
zurück, wenn Sie 60 Sekunden lang keine Taste drücken.
,
,
20
1
REC12
1
+24V (ROT)
GND (SCHWARZ)
B (GELB)
A (ORANGE)
,
verwenden, um den Wert
die Navigation verlassen und
X1
A
B
GND
+24V
SB
---
---
SB
X2
SE
SE
COMMON SS/SP
SP
SS
---
---
MSC
X3
X4
.
kehren Sie zur
