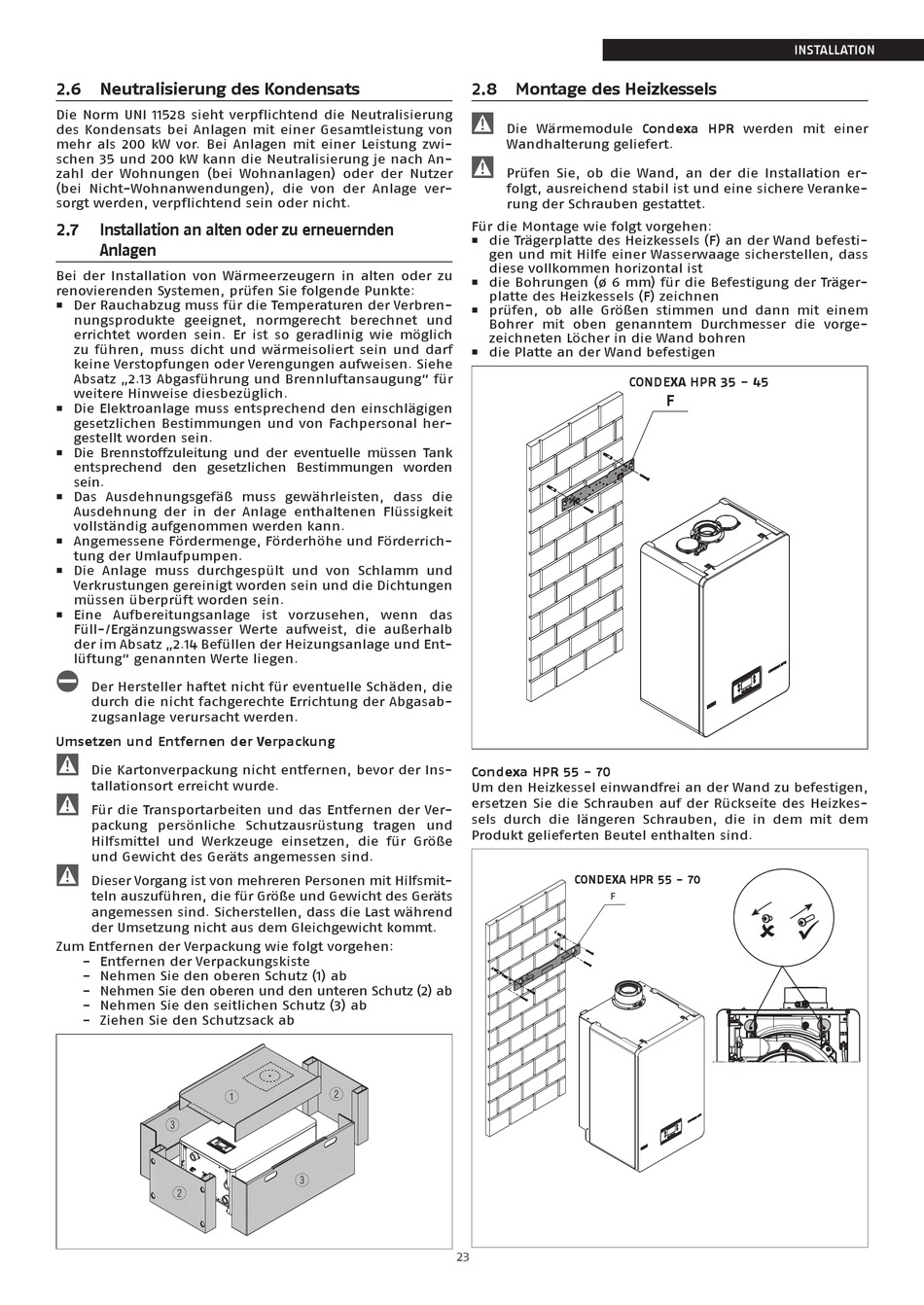

2.6
Neutralisierung des Kondensats
Die Norm UNI 11528 sieht verpflichtend die Neutralisierung
des Kondensats bei Anlagen mit einer Gesamtleistung von
mehr als 200 kW vor. Bei Anlagen mit einer Leistung zwi-
schen 35 und 200 kW kann die Neutralisierung je nach An-
zahl der Wohnungen (bei Wohnanlagen) oder der Nutzer
(bei Nicht-Wohnanwendungen), die von der Anlage ver-
sorgt werden, verpflichtend sein oder nicht.
2.7
Installation an alten oder zu erneuernden
Anlagen
Bei der Installation von Wärmeerzeugern in alten oder zu
renovierenden Systemen, prüfen Sie folgende Punkte:
ƒ Der Rauchabzug muss für die Temperaturen der Verbren-
nungsprodukte geeignet, normgerecht berechnet und
errichtet worden sein. Er ist so geradlinig wie möglich
zu führen, muss dicht und wärmeisoliert sein und darf
keine Verstopfungen oder Verengungen aufweisen. Siehe
Absatz „2.13 Abgasführung und Brennluftansaugung" für
weitere Hinweise diesbezüglich.
ƒ Die Elektroanlage muss entsprechend den einschlägigen
gesetzlichen Bestimmungen und von Fachpersonal her-
gestellt worden sein.
ƒ Die Brennstoffzuleitung und der eventuelle müssen Tank
entsprechend den gesetzlichen Bestimmungen worden
sein.
ƒ Das Ausdehnungsgefäß muss gewährleisten, dass die
Ausdehnung der in der Anlage enthaltenen Flüssigkeit
vollständig aufgenommen werden kann.
ƒ Angemessene Fördermenge, Förderhöhe und Förderrich-
tung der Umlaufpumpen.
ƒ Die Anlage muss durchgespült und von Schlamm und
Verkrustungen gereinigt worden sein und die Dichtungen
müssen überprüft worden sein.
ƒ Eine Aufbereitungsanlage ist vorzusehen, wenn das
Füll-/Ergänzungswasser Werte aufweist, die außerhalb
der im Absatz „2.14 Befüllen der Heizungsanlage und Ent-
lüftung" genannten Werte liegen.
a
Der Hersteller haftet nicht für eventuelle Schäden, die
durch die nicht fachgerechte Errichtung der Abgasab-
zugsanlage verursacht werden.
Umsetzen und Entfernen der Verpackung
9
Die Kartonverpackung nicht entfernen, bevor der Ins-
tallationsort erreicht wurde.
9
Für die Transportarbeiten und das Entfernen der Ver-
packung persönliche Schutzausrüstung tragen und
Hilfsmittel und Werkzeuge einsetzen, die für Größe
und Gewicht des Geräts angemessen sind.
9
Dieser Vorgang ist von mehreren Personen mit Hilfsmit-
teln auszuführen, die für Größe und Gewicht des Geräts
angemessen sind. Sicherstellen, dass die Last während
der Umsetzung nicht aus dem Gleichgewicht kommt.
Zum Entfernen der Verpackung wie folgt vorgehen:
− Entfernen der Verpackungskiste
− Nehmen Sie den oberen Schutz (1) ab
− Nehmen Sie den oberen und den unteren Schutz (2) ab
− Nehmen Sie den seitlichen Schutz (3) ab
− Ziehen Sie den Schutzsack ab
2.8 Montage des Heizkessels
9
Die Wärmemodule Condexa HPR werden mit einer
Wandhalterung geliefert.
9
Prüfen Sie, ob die Wand, an der die Installation er-
folgt, ausreichend stabil ist und eine sichere Veranke-
rung der Schrauben gestattet.
Für die Montage wie folgt vorgehen:
ƒ die Trägerplatte des Heizkessels (F) an der Wand befesti-
gen und mit Hilfe einer Wasserwaage sicherstellen, dass
diese vollkommen horizontal ist
ƒ die Bohrungen (ø 6 mm) für die Befestigung der Träger-
platte des Heizkessels (F) zeichnen
ƒ prüfen, ob alle Größen stimmen und dann mit einem
Bohrer mit oben genanntem Durchmesser die vorge-
zeichneten Löcher in die Wand bohren
ƒ die Platte an der Wand befestigen
CONDEXA HPR 35 - 45
Condexa HPR 55 - 70
Um den Heizkessel einwandfrei an der Wand zu befestigen,
ersetzen Sie die Schrauben auf der Rückseite des Heizkes-
sels durch die längeren Schrauben, die in dem mit dem
Produkt gelieferten Beutel enthalten sind.
CONDEXA HPR 55 - 70
F
23
INSTALLATION
F
