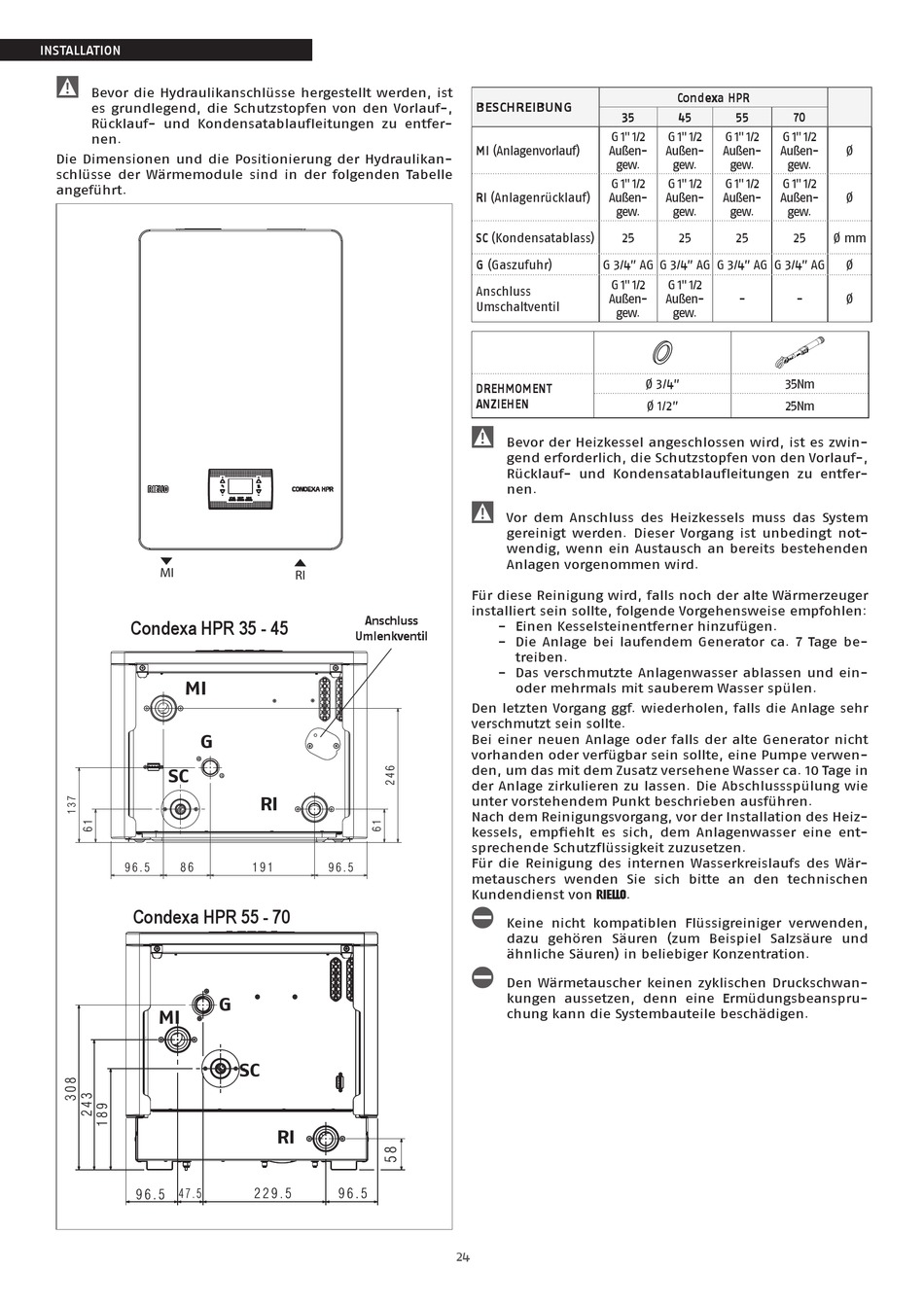

INSTALLATION
9
Bevor die Hydraulikanschlüsse hergestellt werden, ist
es grundlegend, die Schutzstopfen von den Vorlauf-,
Rücklauf- und Kondensatablaufleitungen zu entfer-
nen.
Die Dimensionen und die Positionierung der Hydraulikan-
schlüsse der Wärmemodule sind in der folgenden Tabelle
angeführt.
MI
MI
Condexa HPR 35 - 45
Condexa HPR 35 - 45
MI
G
SC
Condexa HPR 55 - 70
Condexa HPR 55 - 70
MI
RI
RI
Anschluss
Umlenkventil
RI
G
SC
RI
BESCHREIBUNG
35
G 1" 1/2
MI (Anlagenvorlauf)
Außen-
gew.
G 1" 1/2
RI (Anlagenrücklauf)
Außen-
gew.
SC (Kondensatablass)
25
G (Gaszufuhr)
G 3/4" AG G 3/4" AG G 3/4" AG G 3/4" AG
G 1" 1/2
Anschluss
Außen-
Umschaltventil
gew.
DREHMOMENT
ANZIEHEN
9
Bevor der Heizkessel angeschlossen wird, ist es zwin-
gend erforderlich, die Schutzstopfen von den Vorlauf-,
Rücklauf- und Kondensatablaufleitungen zu entfer-
nen.
9
Vor dem Anschluss des Heizkessels muss das System
gereinigt werden. Dieser Vorgang ist unbedingt not-
wendig, wenn ein Austausch an bereits bestehenden
Anlagen vorgenommen wird.
Für diese Reinigung wird, falls noch der alte Wärmerzeuger
installiert sein sollte, folgende Vorgehensweise empfohlen:
− Einen Kesselsteinentferner hinzufügen.
− Die Anlage bei laufendem Generator ca. 7 Tage be-
treiben.
− Das verschmutzte Anlagenwasser ablassen und ein-
oder mehrmals mit sauberem Wasser spülen.
Den letzten Vorgang ggf. wiederholen, falls die Anlage sehr
verschmutzt sein sollte.
Bei einer neuen Anlage oder falls der alte Generator nicht
vorhanden oder verfügbar sein sollte, eine Pumpe verwen-
den, um das mit dem Zusatz versehene Wasser ca. 10 Tage in
der Anlage zirkulieren zu lassen. Die Abschlussspülung wie
unter vorstehendem Punkt beschrieben ausführen.
Nach dem Reinigungsvorgang, vor der Installation des Heiz-
kessels, empfiehlt es sich, dem Anlagenwasser eine ent-
sprechende Schutzflüssigkeit zuzusetzen.
Für die Reinigung des internen Wasserkreislaufs des Wär-
metauschers wenden Sie sich bitte an den technischen
R
Kundendienst von
.
a
Keine nicht kompatiblen Flüssigreiniger verwenden,
dazu gehören Säuren (zum Beispiel Salzsäure und
ähnliche Säuren) in beliebiger Konzentration.
a
Den Wärmetauscher keinen zyklischen Druckschwan-
kungen aussetzen, denn eine Ermüdungsbeanspru-
chung kann die Systembauteile beschädigen.
24
Condexa HPR
45
55
70
G 1" 1/2
G 1" 1/2
G 1" 1/2
Außen-
Außen-
Außen-
gew.
gew.
gew.
G 1" 1/2
G 1" 1/2
G 1" 1/2
Außen-
Außen-
Außen-
gew.
gew.
gew.
25
25
25
G 1" 1/2
Außen-
-
-
gew.
Ø 3/4"
35Nm
Ø 1/2"
25Nm
Ø
Ø
Ø mm
Ø
Ø
