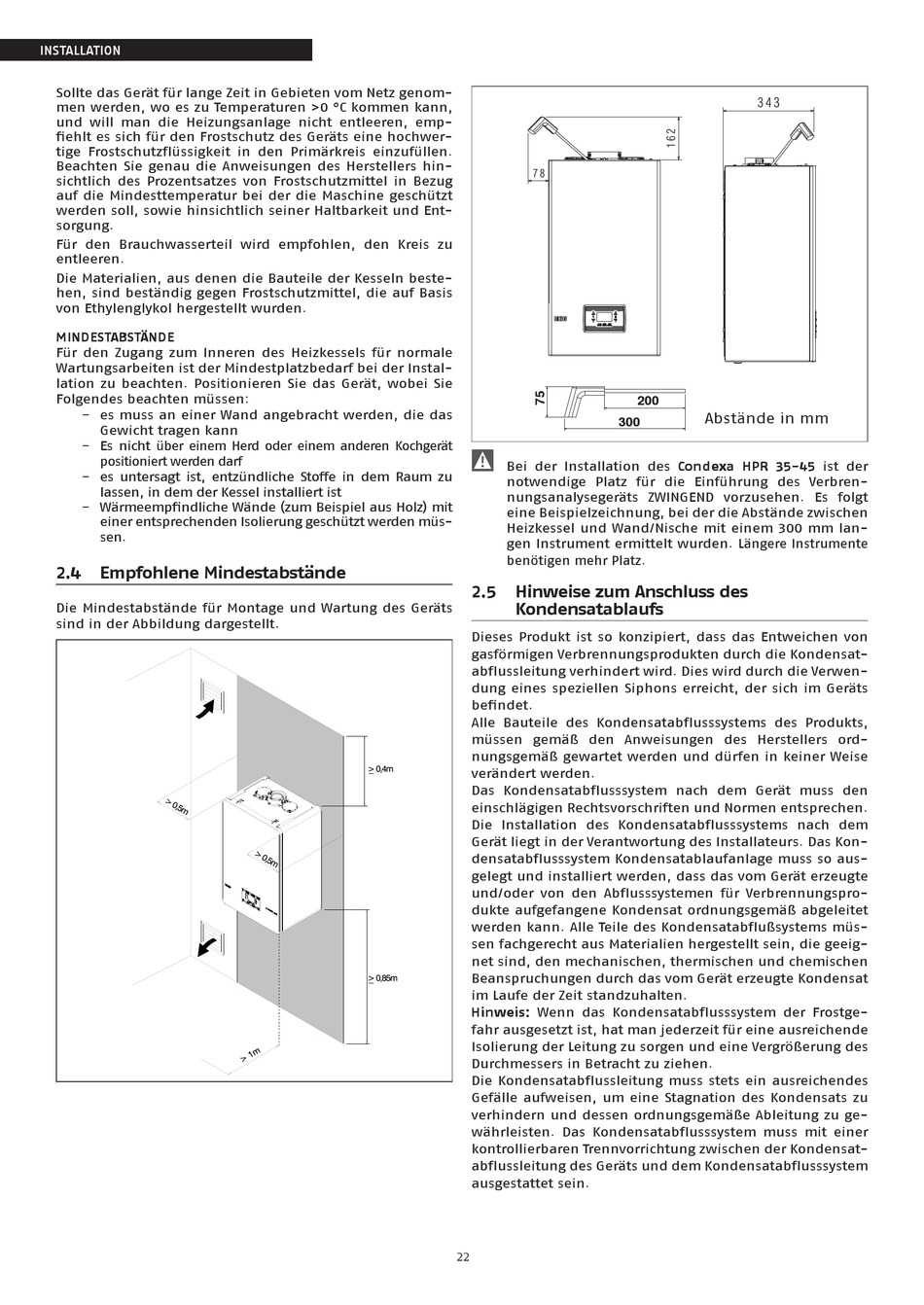

INSTALLATION
Sollte das Gerät für lange Zeit in Gebieten vom Netz genom-
men werden, wo es zu Temperaturen >0 °C kommen kann,
und will man die Heizungsanlage nicht entleeren, emp-
fiehlt es sich für den Frostschutz des Geräts eine hochwer-
tige Frostschutzflüssigkeit in den Primärkreis einzufüllen.
Beachten Sie genau die Anweisungen des Herstellers hin-
sichtlich des Prozentsatzes von Frostschutzmittel in Bezug
auf die Mindesttemperatur bei der die Maschine geschützt
werden soll, sowie hinsichtlich seiner Haltbarkeit und Ent-
sorgung.
Für den Brauchwasserteil wird empfohlen, den Kreis zu
entleeren.
Die Materialien, aus denen die Bauteile der Kesseln beste-
hen, sind beständig gegen Frostschutzmittel, die auf Basis
von Ethylenglykol hergestellt wurden.
MINDESTABSTÄNDE
Für den Zugang zum Inneren des Heizkessels für normale
Wartungsarbeiten ist der Mindestplatzbedarf bei der Instal-
lation zu beachten. Positionieren Sie das Gerät, wobei Sie
Folgendes beachten müssen:
− es muss an einer Wand angebracht werden, die das
Gewicht tragen kann
− Es nicht über einem Herd oder einem anderen Kochgerät
positioniert werden darf
− es untersagt ist, entzündliche Stoffe in dem Raum zu
lassen, in dem der Kessel installiert ist
− Wärmeempfindliche Wände (zum Beispiel aus Holz) mit
einer entsprechenden Isolierung geschützt werden müs-
sen.
2.4
Empfohlene Mindestabstände
Die Mindestabstände für Montage und Wartung des Geräts
sind in der Abbildung dargestellt.
72
300
9
Bei der Installation des Condexa HPR 35-45 ist der
notwendige Platz für die Einführung des Verbren-
nungsanalysegeräts ZWINGEND vorzusehen. Es folgt
eine Beispielzeichnung, bei der die Abstände zwischen
Heizkessel und Wand/Nische mit einem 300 mm lan-
gen Instrument ermittelt wurden. Längere Instrumente
benötigen mehr Platz.
2.5
Hinweise zum Anschluss des
Kondensatablaufs
Dieses Produkt ist so konzipiert, dass das Entweichen von
gasförmigen Verbrennungsprodukten durch die Kondensat-
abflussleitung verhindert wird. Dies wird durch die Verwen-
dung eines speziellen Siphons erreicht, der sich im Geräts
befindet.
Alle Bauteile des Kondensatabflusssystems des Produkts,
müssen gemäß den Anweisungen des Herstellers ord-
nungsgemäß gewartet werden und dürfen in keiner Weise
verändert werden.
Das Kondensatabflusssystem nach dem Gerät muss den
einschlägigen Rechtsvorschriften und Normen entsprechen.
Die Installation des Kondensatabflusssystems nach dem
Gerät liegt in der Verantwortung des Installateurs. Das Kon-
densatabflusssystem Kondensatablaufanlage muss so aus-
gelegt und installiert werden, dass das vom Gerät erzeugte
und/oder von den Abflusssystemen für Verbrennungspro-
dukte aufgefangene Kondensat ordnungsgemäß abgeleitet
werden kann. Alle Teile des Kondensatabflußsystems müs-
sen fachgerecht aus Materialien hergestellt sein, die geeig-
net sind, den mechanischen, thermischen und chemischen
Beanspruchungen durch das vom Gerät erzeugte Kondensat
im Laufe der Zeit standzuhalten.
Hinweis: Wenn das Kondensatabflusssystem der Frostge-
fahr ausgesetzt ist, hat man jederzeit für eine ausreichende
Isolierung der Leitung zu sorgen und eine Vergrößerung des
Durchmessers in Betracht zu ziehen.
Die Kondensatabflussleitung muss stets ein ausreichendes
Gefälle aufweisen, um eine Stagnation des Kondensats zu
verhindern und dessen ordnungsgemäße Ableitung zu ge-
währleisten. Das Kondensatabflusssystem muss mit einer
kontrollierbaren Trennvorrichtung zwischen der Kondensat-
abflussleitung des Geräts und dem Kondensatabflusssystem
ausgestattet sein.
22
357
200
Abstände in mm
