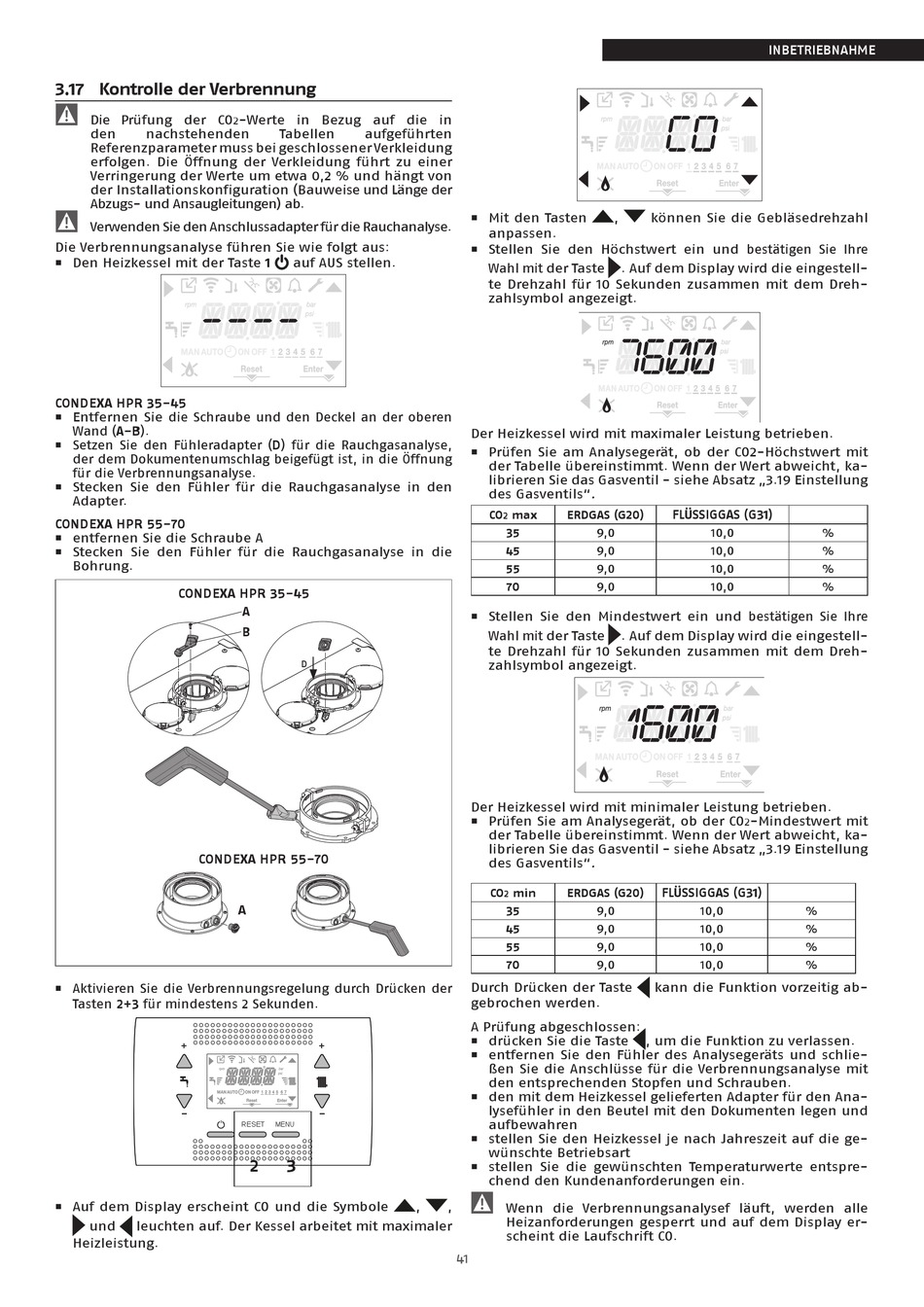

3.17 Kontrolle der Verbrennung
9
Die Prüfung der CO
den
nachstehenden
Referenzparameter muss bei geschlossener Verkleidung
erfolgen. Die Öffnung der Verkleidung führt zu einer
Verringerung der Werte um etwa 0,2 % und hängt von
der Installationskonfiguration (Bauweise und Länge der
Abzugs- und Ansaugleitungen) ab.
9
Verwenden Sie den Anschlussadapter für die Rauchanalyse.
Die Verbrennungsanalyse führen Sie wie folgt aus:
ƒ Den Heizkessel mit der Taste 1
CONDEXA HPR 35-45
ƒ Entfernen Sie die Schraube und den Deckel an der oberen
Wand (A-B).
ƒ Setzen Sie den Fühleradapter (D) für die Rauchgasanalyse,
der dem Dokumentenumschlag beigefügt ist, in die Öffnung
für die Verbrennungsanalyse.
ƒ Stecken Sie den Fühler für die Rauchgasanalyse in den
Adapter.
CONDEXA HPR 55-70
ƒ entfernen Sie die Schraube A
ƒ Stecken Sie den Fühler für die Rauchgasanalyse in die
Bohrung.
CONDEXA HPR 35-45
CONDEXA HPR 55-70
ƒ Aktivieren Sie die Verbrennungsregelung durch Drücken der
Tasten 2+3 für mindestens 2 Sekunden.
+
ƒ Auf dem Display erscheint CO und die Symbole
und
leuchten auf. Der Kessel arbeitet mit maximaler
Heizleistung.
-Werte in Bezug auf die in
2
Tabellen
aufgeführten
auf AUS stellen.
A
B
D
A
+
RESET
MENU
2
3
ƒ Mit den Tasten
anpassen.
ƒ Stellen Sie den Höchstwert ein und bestätigen Sie Ihre
Wahl mit der Taste
te Drehzahl für 10 Sekunden zusammen mit dem Dreh-
zahlsymbol angezeigt.
Der Heizkessel wird mit maximaler Leistung betrieben.
ƒ Prüfen Sie am Analysegerät, ob der CO2-Höchstwert mit
der Tabelle übereinstimmt. Wenn der Wert abweicht, ka-
librieren Sie das Gasventil - siehe Absatz „3.19 Einstellung
des Gasventils" .
CO
max
ERDGAS (G20)
2
35
45
55
70
ƒ Stellen Sie den Mindestwert ein und bestätigen Sie Ihre
Wahl mit der Taste
te Drehzahl für 10 Sekunden zusammen mit dem Dreh-
zahlsymbol angezeigt.
Der Heizkessel wird mit minimaler Leistung betrieben.
ƒ Prüfen Sie am Analysegerät, ob der CO
der Tabelle übereinstimmt. Wenn der Wert abweicht, ka-
librieren Sie das Gasventil - siehe Absatz „3.19 Einstellung
des Gasventils" .
CO
min
ERDGAS (G20)
2
35
45
55
70
Durch Drücken der Taste
gebrochen werden.
A Prüfung abgeschlossen:
ƒ drücken Sie die Taste
ƒ entfernen Sie den Fühler des Analysegeräts und schlie-
ßen Sie die Anschlüsse für die Verbrennungsanalyse mit
den entsprechenden Stopfen und Schrauben.
ƒ den mit dem Heizkessel gelieferten Adapter für den Ana-
lysefühler in den Beutel mit den Dokumenten legen und
aufbewahren
ƒ stellen Sie den Heizkessel je nach Jahreszeit auf die ge-
wünschte Betriebsart
ƒ stellen Sie die gewünschten Temperaturwerte entspre-
chend den Kundenanforderungen ein.
9
,
,
Wenn die Verbrennungsanalysef läuft, werden alle
Heizanforderungen gesperrt und auf dem Display er-
scheint die Laufschrift CO.
41
INBETRIEBNAHME
,
können Sie die Gebläsedrehzahl
. Auf dem Display wird die eingestell-
FLÜSSIGGAS (G31)
9,0
10,0
9,0
10,0
9,0
10,0
9,0
10,0
. Auf dem Display wird die eingestell-
-Mindestwert mit
2
FLÜSSIGGAS (G31)
9,0
10,0
9,0
10,0
9,0
10,0
9,0
10,0
kann die Funktion vorzeitig ab-
, um die Funktion zu verlassen.
%
%
%
%
%
%
%
%
