WARTUNG UND REINIGUNG
CONDEXA 55-70 HPR

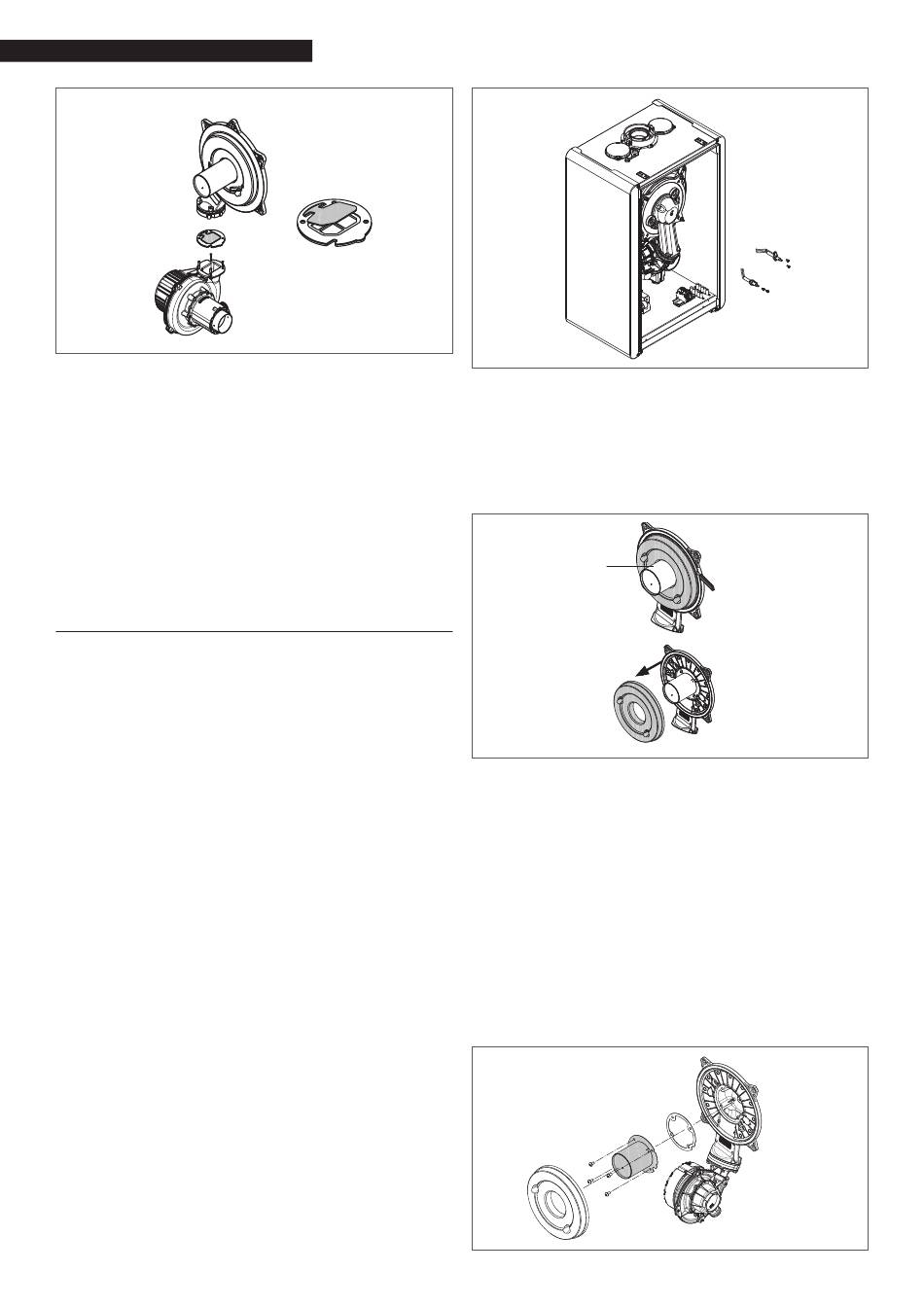

Für den Zugang zur Rückschlagklappe:
ƒ entfernen Sie das Gebläse, indem Sie die 4 Befestigungs-
schrauben (D) an der Leitung abschrauben
ƒ vergewissern Sie sich, dass keine Materialablagerungen
auf der Membran des Rückschlagventils vorhanden sind,
entfernen Sie sie ggf. und prüfen Sie das Ventil auf Schä-
den.
ƒ die korrekte Funktionsweise des Ventils beim Öffnen und
Schließen überprüfen
ƒ die Komponenten in umgekehrter Reihenfolge wie-
der zusammensetzen und sich dabei vergewissern, das
die Rückschlagklappe wieder in der korrekten Richtung
montiert wird.
Achten Sie bei der Wartung der Rückschlagklappe darauf,
dass sie richtig positioniert ist, um die korrekte Funktion
und Sicherheit des Systems zu gewährleisten.
4.1
Ausbau der Innenteile
Demontage des Luft-Gas-Förderers
ƒ Die Stromversorgung unterbrechen, indem der Haupt-
schalter der Anlage auf "aus" gestellt wird.
ƒ Die Gasabsperrarmaturen schließen.
ƒ Entfernen Sie die Verkleidung wie in Abschnitt „2.10 De-
montage der Verkleidung" beschrieben.
ƒ Trennen Sie die Elektrodenkabel.
ƒ Trennen Sie die Stromkabel des Gebläses.
ƒ Entfernen Sie die Klammer (A) vom Mischer.
ƒ Lockern Sie die Mutter der Gasstrecke (B)
ƒ Ziehen Sie die Gasstrecke heraus und drehen Sie sie.
ƒ Entfernen Sie die 4 Muttern (C), mit denen die Verbren-
nungseinheit befestigt ist
ƒ Entfernen Sie die Luft-/Gasleitung samt Gebläse und Mi-
scher, darauf achtend, die Isolierplatte und die Elektro-
den nicht zu beschädigen.
ƒ Überprüfen Sie die Isolierplatte des Brenners und der
Dichtung und tauschen Sie sie ggf. aus. Befolgen Sie da-
bei den den entsprechenden Vorgang.
Ausbau der Zündelektrode und der Detektorelektrode.
ƒ Führen Sie den Ausbau der Teile wie im Kapitel „AUSBAU
DER VERBRENNUNGSEINHEIT" beschrieben durch.
ƒ Lösen und entfernen Sie die Schrauben (W) zur Befesti-
gung der Elektroden.
ƒ Bei einem Ausbau und eventuellen Austausch der Elekt-
roden sind die zugehörigen Dichtungen auszuwechseln.
ƒ Nach dem Vorgang bauen Sie die Teile vorsichtig in um-
gekehrter Reihenfolge wieder zusammen.
ƒ Achten Sie stets auf die richtige Einbaulage der Elektro-
den und halten Sie sich strikt an das in der Abbildung
angegebene Bezugsmaß (Wartung der Ionisationselekt-
rode).
ƒ Ziehen Sie die Befestigungsschrauben der Elektroden mit
einem Anzugsmoment von 2 Nm fest.
ƒ Nach den Arbeiten bauen Sie alle Teile in umgekehrter
Reihenfolge wieder zusammen.
ƒ Stellen Sie die Strom- und Gaszufuhr zum Heizkessel
wieder her.
D
Austausch der Isolierplatte des Brenners
ƒ Entfernen Sie die Isolierplatte des Brenners (A), indem Sie
mit einer Klinge unter der Oberfläche einwirken (siehe
Abbildung).
ƒ Entfernen Sie alle Klebstoffreste.
ƒ Tauschen Sie die Isolierplatte des Brenners aus.
ƒ Die neue Isolierplatte, die als Ersatz für die ausgebaute
Platte verwendet wird, darf nicht mit Klebstoff befestigt
werden, da sie durch ihre Geometrie passgenau am Flansch
des Wärmetauschers montiert wird.
A
Ausbau des Brenners
ƒ Die
Stromversorgung
Hauptschalter der Anlage auf "aus" gestellt wird.
ƒ Die Gasabsperrarmaturen schließen.
ƒ Entfernen Sie die Verkleidung wie beschrieben im Absatz
„2.10 Demontage der Verkleidung".
ƒ Entfernen Sie die Isolierplatte wie oben beschrieben.
ƒ Entfernen Sie die 4 Schrauben (D), mit denen der Brenner
an der Leitung befestigt ist, und ziehen Sie ihn zusam-
men mit der Dichtung (E) heraus.
ƒ Ersetzen Sie den Brenner.
ƒ Bauen Sie den Brenner in umgekehrter Richtung wieder
ein und vergessen Sie dabei nicht, die Dichtung einzu-
setzen.
ƒ Ziehen Sie die Befestigungsschrauben des Brenners mit ei-
nem Anzugsmoment von 3,5 Nm an. Wenn die Isolierplatte
beschädigt ist, ersetzen Sie sie wie oben beschrieben.
ƒ Wenn alle Arbeiten abgeschlossen sind, bauen Sie alle
Teile in umgekehrter Reihenfolge wieder ein.
ƒ Stellen Sie die Strom- und Gaszufuhr zum Heizkessel wieder
her.
CONDEXA 35-45 HPR
D
48
W
unterbrechen,
indem
E
der
