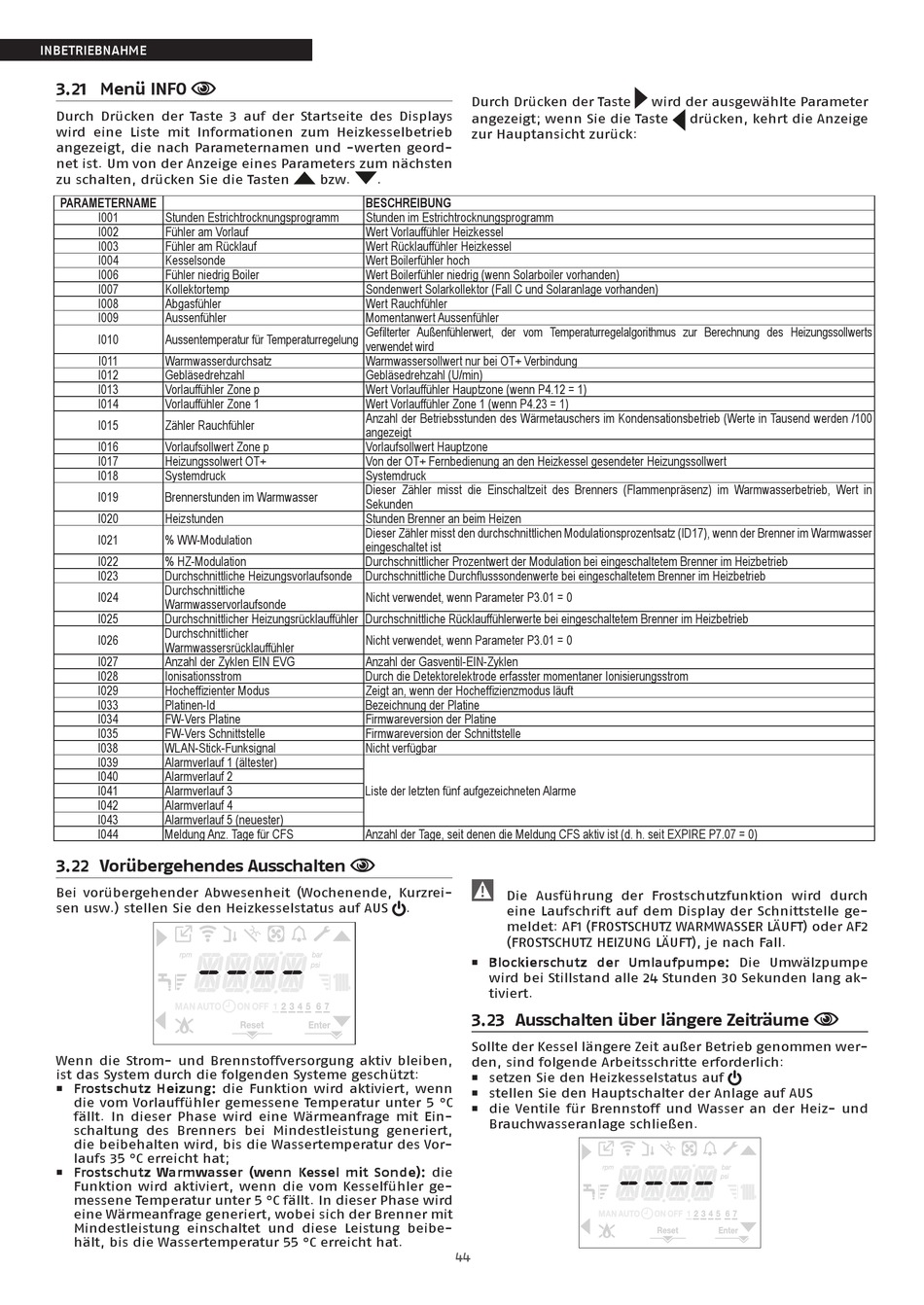

INBETRIEBNAHME
3.21 Menü INFO
Durch Drücken der Taste 3 auf der Startseite des Displays
wird eine Liste mit Informationen zum Heizkesselbetrieb
angezeigt, die nach Parameternamen und -werten geord-
net ist. Um von der Anzeige eines Parameters zum nächsten
zu schalten, drücken Sie die Tasten
PARAMETERNAME
I001
Stunden Estrichtrocknungsprogramm
I002
Fühler am Vorlauf
I003
Fühler am Rücklauf
I004
Kesselsonde
I006
Fühler niedrig Boiler
I007
Kollektortemp
I008
Abgasfühler
I009
Aussenfühler
I010
Aussentemperatur für Temperaturregelung
I011
Warmwasserdurchsatz
I012
Gebläsedrehzahl
I013
Vorlauffühler Zone p
I014
Vorlauffühler Zone 1
I015
Zähler Rauchfühler
I016
Vorlaufsollwert Zone p
I017
Heizungssolwert OT+
I018
Systemdruck
I019
Brennerstunden im Warmwasser
I020
Heizstunden
I021
% WW-Modulation
I022
% HZ-Modulation
I023
Durchschnittliche Heizungsvorlaufsonde Durchschnittliche Durchfl usssondenwerte bei eingeschaltetem Brenner im Heizbetrieb
Durchschnittliche
I024
Warmwasservorlaufsonde
I025
Durchschnittlicher Heizungsrücklauffühler Durchschnittliche Rücklauffühlerwerte bei eingeschaltetem Brenner im Heizbetrieb
Durchschnittlicher
I026
Warmwassersrücklauffühler
I027
Anzahl der Zyklen EIN EVG
I028
Ionisationsstrom
I029
Hocheffi zienter Modus
I033
Platinen-Id
I034
FW-Vers Platine
I035
FW-Vers Schnittstelle
I038
WLAN-Stick-Funksignal
I039
Alarmverlauf 1 (ältester)
I040
Alarmverlauf 2
I041
Alarmverlauf 3
I042
Alarmverlauf 4
I043
Alarmverlauf 5 (neuester)
I044
Meldung Anz. Tage für CFS
3.22 Vorübergehendes Ausschalten
Bei vorübergehender Abwesenheit (Wochenende, Kurzrei-
sen usw.) stellen Sie den Heizkesselstatus auf AUS
Wenn die Strom- und Brennstoffversorgung aktiv bleiben,
ist das System durch die folgenden Systeme geschützt:
ƒ Frostschutz Heizung: die Funktion wird aktiviert, wenn
die vom Vorlauffühler gemessene Temperatur unter 5 °C
fällt. In dieser Phase wird eine Wärmeanfrage mit Ein-
schaltung des Brenners bei Mindestleistung generiert,
die beibehalten wird, bis die Wassertemperatur des Vor-
laufs 35 °C erreicht hat;
ƒ Frostschutz Warmwasser (wenn Kessel mit Sonde): die
Funktion wird aktiviert, wenn die vom Kesselfühler ge-
messene Temperatur unter 5 °C fällt. In dieser Phase wird
eine Wärmeanfrage generiert, wobei sich der Brenner mit
Mindestleistung einschaltet und diese Leistung beibe-
hält, bis die Wassertemperatur 55 °C erreicht hat.
Durch Drücken der Taste
angezeigt; wenn Sie die Taste
zur Hauptansicht zurück:
bzw.
.
BESCHREIBUNG
Stunden im Estrichtrocknungsprogramm
Wert Vorlauffühler Heizkessel
Wert Rücklauffühler Heizkessel
Wert Boilerfühler hoch
Wert Boilerfühler niedrig (wenn Solarboiler vorhanden)
Sondenwert Solarkollektor (Fall C und Solaranlage vorhanden)
Wert Rauchfühler
Momentanwert Aussenfühler
Gefi lterter Außenfühlerwert, der vom Temperaturregelalgorithmus zur Berechnung des Heizungssollwerts
verwendet wird
Warmwassersollwert nur bei OT+ Verbindung
Gebläsedrehzahl (U/min)
Wert Vorlauffühler Hauptzone (wenn P4.12 = 1)
Wert Vorlauffühler Zone 1 (wenn P4.23 = 1)
Anzahl der Betriebsstunden des Wärmetauschers im Kondensationsbetrieb (Werte in Tausend werden /100
angezeigt
Vorlaufsollwert Hauptzone
Von der OT+ Fernbedienung an den Heizkessel gesendeter Heizungssollwert
Systemdruck
Dieser Zähler misst die Einschaltzeit des Brenners (Flammenpräsenz) im Warmwasserbetrieb, Wert in
Sekunden
Stunden Brenner an beim Heizen
Dieser Zähler misst den durchschnittlichen Modulationsprozentsatz (ID17), wenn der Brenner im Warmwasser
eingeschaltet ist
Durchschnittlicher Prozentwert der Modulation bei eingeschaltetem Brenner im Heizbetrieb
Nicht verwendet, wenn Parameter P3.01 = 0
Nicht verwendet, wenn Parameter P3.01 = 0
Anzahl der Gasventil-EIN-Zyklen
Durch die Detektorelektrode erfasster momentaner Ionisierungsstrom
Zeigt an, wenn der Hocheffi zienzmodus läuft
Bezeichnung der Platine
Firmwareversion der Platine
Firmwareversion der Schnittstelle
Nicht verfügbar
Liste der letzten fünf aufgezeichneten Alarme
Anzahl der Tage, seit denen die Meldung CFS aktiv ist (d. h. seit EXPIRE P7.07 = 0)
9
.
ƒ Blockierschutz der Umlaufpumpe: Die Umwälzpumpe
wird bei Stillstand alle 24 Stunden 30 Sekunden lang ak-
tiviert.
3.23 Ausschalten über längere Zeiträume
Sollte der Kessel längere Zeit außer Betrieb genommen wer-
den, sind folgende Arbeitsschritte erforderlich:
ƒ setzen Sie den Heizkesselstatus auf
ƒ stellen Sie den Hauptschalter der Anlage auf AUS
ƒ die Ventile für Brennstoff und Wasser an der Heiz- und
Brauchwasseranlage schließen.
44
wird der ausgewählte Parameter
Die Ausführung der Frostschutzfunktion wird durch
eine Laufschrift auf dem Display der Schnittstelle ge-
meldet: AF1 (FROSTSCHUTZ WARMWASSER LÄUFT) oder AF2
(FROSTSCHUTZ HEIZUNG LÄUFT), je nach Fall.
drücken, kehrt die Anzeige
