INSTALLATION

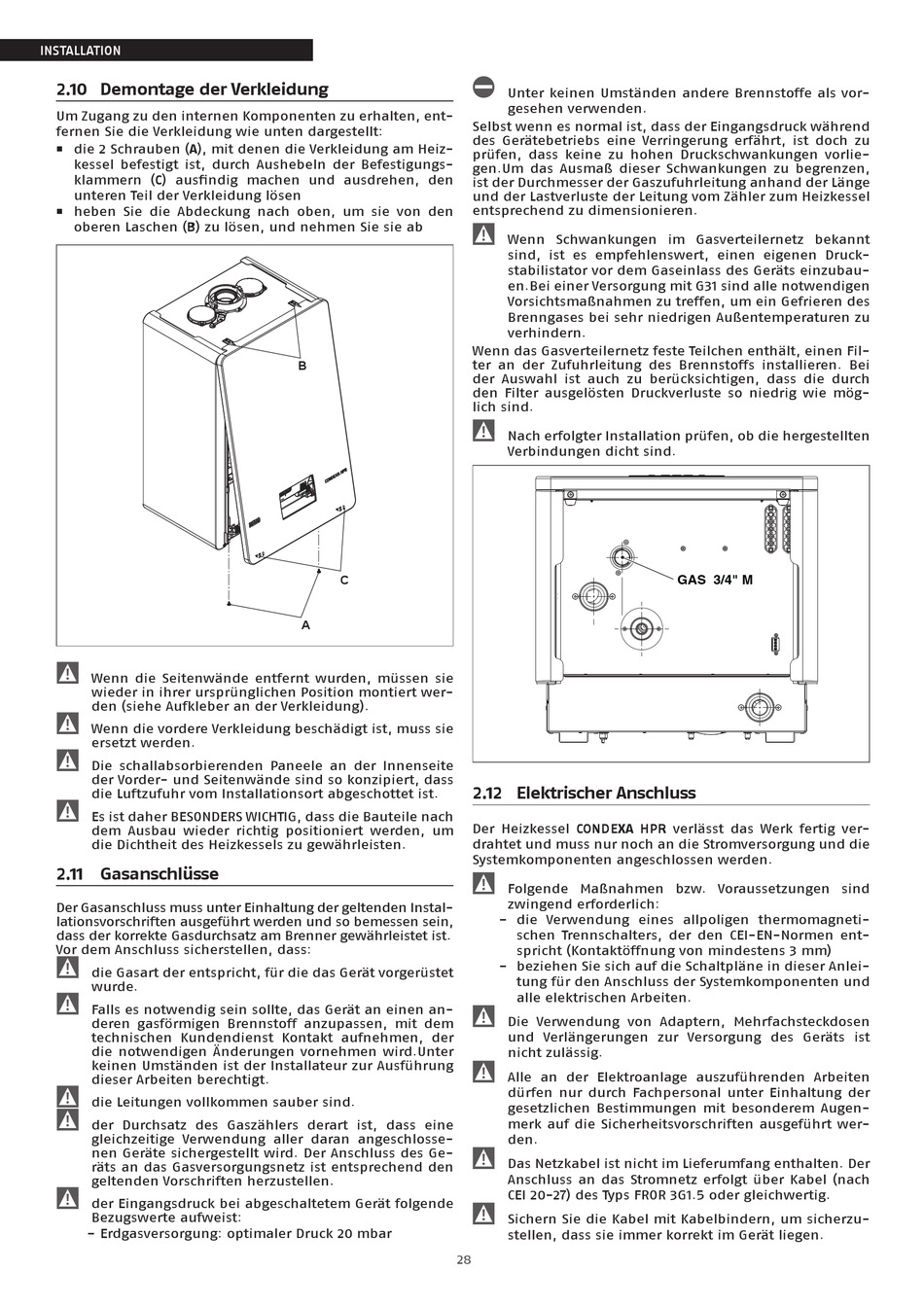

2.10 Demontage der Verkleidung
Um Zugang zu den internen Komponenten zu erhalten, ent-
fernen Sie die Verkleidung wie unten dargestellt:
ƒ die 2 Schrauben (A), mit denen die Verkleidung am Heiz-
kessel befestigt ist, durch Aushebeln der Befestigungs-
klammern (C) ausfindig machen und ausdrehen, den
unteren Teil der Verkleidung lösen
ƒ heben Sie die Abdeckung nach oben, um sie von den
oberen Laschen (B) zu lösen, und nehmen Sie sie ab
9
Wenn die Seitenwände entfernt wurden, müssen sie
wieder in ihrer ursprünglichen Position montiert wer-
den (siehe Aufkleber an der Verkleidung).
9
Wenn die vordere Verkleidung beschädigt ist, muss sie
ersetzt werden.
9
Die schallabsorbierenden Paneele an der Innenseite
der Vorder- und Seitenwände sind so konzipiert, dass
die Luftzufuhr vom Installationsort abgeschottet ist.
9
Es ist daher BESONDERS WICHTIG, dass die Bauteile nach
dem Ausbau wieder richtig positioniert werden, um
die Dichtheit des Heizkessels zu gewährleisten.
2.11 Gasanschlüsse
Der Gasanschluss muss unter Einhaltung der geltenden Instal-
lationsvorschriften ausgeführt werden und so bemessen sein,
dass der korrekte Gasdurchsatz am Brenner gewährleistet ist.
Vor dem Anschluss sicherstellen, dass:
9
die Gasart der entspricht, für die das Gerät vorgerüstet
wurde.
9
Falls es notwendig sein sollte, das Gerät an einen an-
deren gasförmigen Brennstoff anzupassen, mit dem
technischen Kundendienst Kontakt aufnehmen, der
die notwendigen Änderungen vornehmen wird.Unter
keinen Umständen ist der Installateur zur Ausführung
dieser Arbeiten berechtigt.
9
die Leitungen vollkommen sauber sind.
9
der Durchsatz des Gaszählers derart ist, dass eine
gleichzeitige Verwendung aller daran angeschlosse-
nen Geräte sichergestellt wird. Der Anschluss des Ge-
räts an das Gasversorgungsnetz ist entsprechend den
geltenden Vorschriften herzustellen.
9
der Eingangsdruck bei abgeschaltetem Gerät folgende
Bezugswerte aufweist:
− Erdgasversorgung: optimaler Druck 20 mbar
a
Selbst wenn es normal ist, dass der Eingangsdruck während
des Gerätebetriebs eine Verringerung erfährt, ist doch zu
prüfen, dass keine zu hohen Druckschwankungen vorlie-
gen.Um das Ausmaß dieser Schwankungen zu begrenzen,
ist der Durchmesser der Gaszufuhrleitung anhand der Länge
und der Lastverluste der Leitung vom Zähler zum Heizkessel
entsprechend zu dimensionieren.
9
Wenn das Gasverteilernetz feste Teilchen enthält, einen Fil-
ter an der Zufuhrleitung des Brennstoffs installieren. Bei
B
der Auswahl ist auch zu berücksichtigen, dass die durch
den Filter ausgelösten Druckverluste so niedrig wie mög-
lich sind.
9
A
C
A
Ableitung von Verbrennungsprodukten
2.12 Elektrischer Anschluss
Der Heizkessel CONDEXA HPR verlässt das Werk fertig ver-
drahtet und muss nur noch an die Stromversorgung und die
Systemkomponenten angeschlossen werden.
9
9
9
9
9
28
Unter keinen Umständen andere Brennstoffe als vor-
gesehen verwenden.
Wenn Schwankungen im Gasverteilernetz bekannt
sind, ist es empfehlenswert, einen eigenen Druck-
stabilistator vor dem Gaseinlass des Geräts einzubau-
en.Bei einer Versorgung mit G31 sind alle notwendigen
Vorsichtsmaßnahmen zu treffen, um ein Gefrieren des
Brenngases bei sehr niedrigen Außentemperaturen zu
verhindern.
Nach erfolgter Installation prüfen, ob die hergestellten
Verbindungen dicht sind.
Folgende Maßnahmen bzw. Voraussetzungen sind
zwingend erforderlich:
− die Verwendung eines allpoligen thermomagneti-
schen Trennschalters, der den CEI-EN-Normen ent-
spricht (Kontaktöffnung von mindestens 3 mm)
− beziehen Sie sich auf die Schaltpläne in dieser Anlei-
tung für den Anschluss der Systemkomponenten und
alle elektrischen Arbeiten.
Die Verwendung von Adaptern, Mehrfachsteckdosen
und Verlängerungen zur Versorgung des Geräts ist
nicht zulässig.
Alle an der Elektroanlage auszuführenden Arbeiten
dürfen nur durch Fachpersonal unter Einhaltung der
gesetzlichen Bestimmungen mit besonderem Augen-
merk auf die Sicherheitsvorschriften ausgeführt wer-
den.
Das Netzkabel ist nicht im Lieferumfang enthalten. Der
Anschluss an das Stromnetz erfolgt über Kabel (nach
CEI 20-27) des Typs FROR 3G1.5 oder gleichwertig.
Sichern Sie die Kabel mit Kabelbindern, um sicherzu-
stellen, dass sie immer korrekt im Gerät liegen.
GAS 3/4" M
