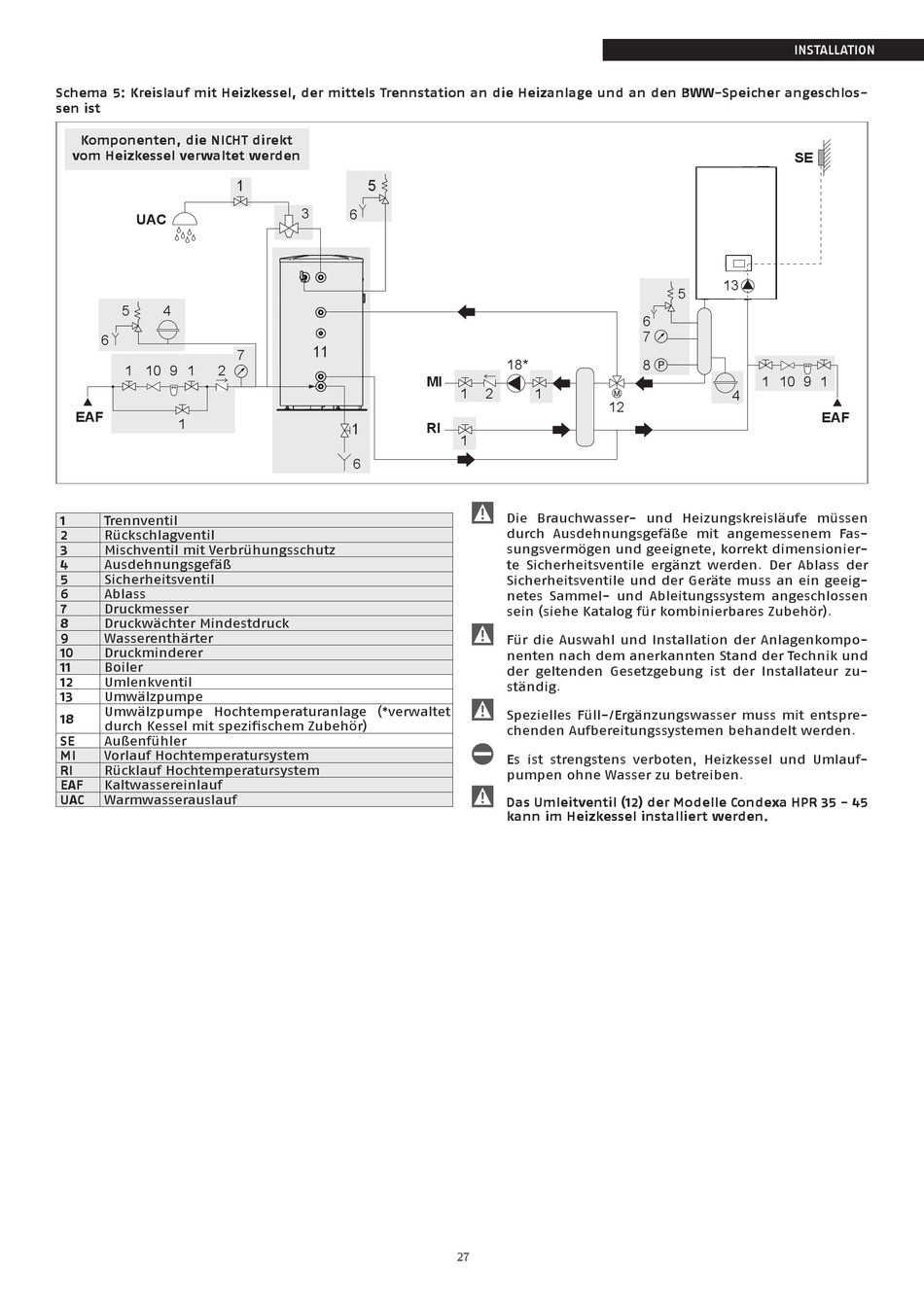

Schema 5: Kreislauf mit Heizkessel, der mittels Trennstation an die Heizanlage und an den BWW-Speicher angeschlos-
sen ist
Komponenten, die NICHT direkt
vom Heizkessel verwaltet werden
UAC
5
4
6
1 10 9 1
2
EAF
1
1
Trennventil
2
Rückschlagventil
3
Mischventil mit Verbrühungsschutz
4
Ausdehnungsgefäß
5
Sicherheitsventil
6
Ablass
7
Druckmesser
8
Druckwächter Mindestdruck
9
Wasserenthärter
10
Druckminderer
11
Boiler
12
Umlenkventil
13
Umwälzpumpe
Umwälzpumpe Hochtemperaturanlage (*verwaltet
18
durch Kessel mit spezifischem Zubehör)
SE
Außenfühler
MI
Vorlauf Hochtemperatursystem
RI
Rücklauf Hochtemperatursystem
EAF
Kaltwassereinlauf
UAC
Warmwasserauslauf
1
5
3
6
11
7
1
6
18*
MI
1
2
1
RI
1
9
Die Brauchwasser- und Heizungskreisläufe müssen
durch Ausdehnungsgefäße mit angemessenem Fas-
sungsvermögen und geeignete, korrekt dimensionier-
te Sicherheitsventile ergänzt werden. Der Ablass der
Sicherheitsventile und der Geräte muss an ein geeig-
netes Sammel- und Ableitungssystem angeschlossen
sein (siehe Katalog für kombinierbares Zubehör).
9
Für die Auswahl und Installation der Anlagenkompo-
nenten nach dem anerkannten Stand der Technik und
der geltenden Gesetzgebung ist der Installateur zu-
ständig.
9
Spezielles Füll-/Ergänzungswasser muss mit entspre-
chenden Aufbereitungssystemen behandelt werden.
a
Es ist strengstens verboten, Heizkessel und Umlauf-
pumpen ohne Wasser zu betreiben.
9
Das Umleitventil (12) der Modelle Condexa HPR 35 - 45
kann im Heizkessel installiert werden.
27
13
5
6
7
8
1
10 9 1
4
12
INSTALLATION
SE
EAF
