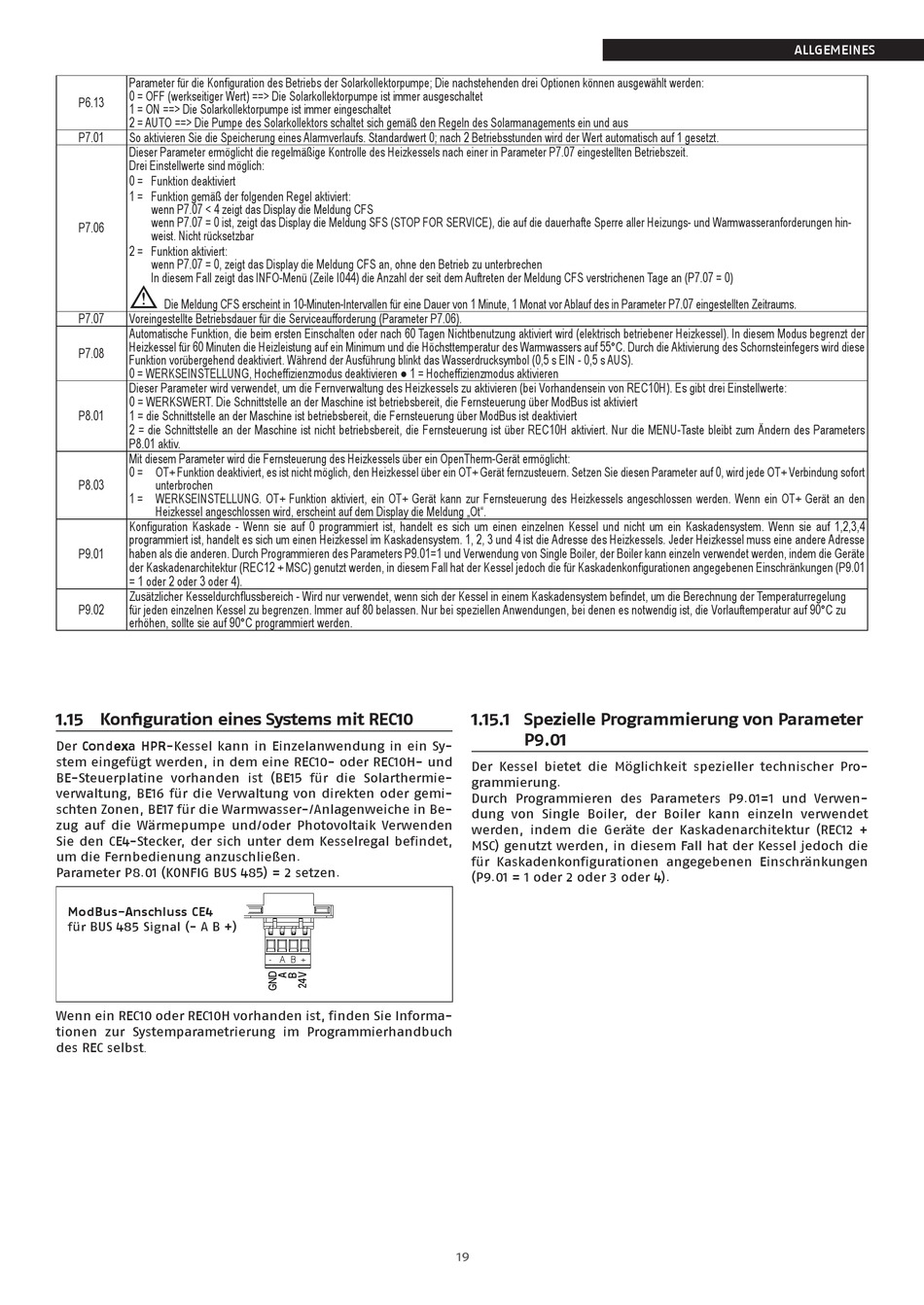

Parameter für die Konfi guration des Betriebs der Solarkollektorpumpe; Die nachstehenden drei Optionen können ausgewählt werden:
0 = OFF (werkseitiger Wert) ==> Die Solarkollektorpumpe ist immer ausgeschaltet
P6.13
1 = ON ==> Die Solarkollektorpumpe ist immer eingeschaltet
2 = AUTO ==> Die Pumpe des Solarkollektors schaltet sich gemäß den Regeln des Solarmanagements ein und aus
P7.01
So aktivieren Sie die Speicherung eines Alarmverlaufs. Standardwert 0; nach 2 Betriebsstunden wird der Wert automatisch auf 1 gesetzt.
Dieser Parameter ermöglicht die regelmäßige Kontrolle des Heizkessels nach einer in Parameter P7.07 eingestellten Betriebszeit.
Drei Einstellwerte sind möglich:
0 = Funktion deaktiviert
1 = Funktion gemäß der folgenden Regel aktiviert:
wenn P7.07 < 4 zeigt das Display die Meldung CFS
wenn P7.07 = 0 ist, zeigt das Display die Meldung SFS (STOP FOR SERVICE), die auf die dauerhafte Sperre aller Heizungs- und Warmwasseranforderungen hin-
P7.06
weist. Nicht rücksetzbar
2 = Funktion aktiviert:
wenn P7.07 = 0, zeigt das Display die Meldung CFS an, ohne den Betrieb zu unterbrechen
In diesem Fall zeigt das INFO-Menü (Zeile I044) die Anzahl der seit dem Auftreten der Meldung CFS verstrichenen Tage an (P7.07 = 0)
b
Die Meldung CFS erscheint in 10-Minuten-Intervallen für eine Dauer von 1 Minute, 1 Monat vor Ablauf des in Parameter P7.07 eingestellten Zeitraums.
P7.07
Voreingestellte Betriebsdauer für die Serviceaufforderung (Parameter P7.06).
Automatische Funktion, die beim ersten Einschalten oder nach 60 Tagen Nichtbenutzung aktiviert wird (elektrisch betriebener Heizkessel). In diesem Modus begrenzt der
Heizkessel für 60 Minuten die Heizleistung auf ein Minimum und die Höchsttemperatur des Warmwassers auf 55°C. Durch die Aktivierung des Schornsteinfegers wird diese
P7.08
Funktion vorübergehend deaktiviert. Während der Ausführung blinkt das Wasserdrucksymbol (0,5 s EIN - 0,5 s AUS).
0 = WERKSEINSTELLUNG, Hocheffi zienzmodus deaktivieren ● 1 = Hocheffi zienzmodus aktivieren
Dieser Parameter wird verwendet, um die Fernverwaltung des Heizkessels zu aktivieren (bei Vorhandensein von REC10H). Es gibt drei Einstellwerte:
0 = WERKSWERT. Die Schnittstelle an der Maschine ist betriebsbereit, die Fernsteuerung über ModBus ist aktiviert
P8.01
1 = die Schnittstelle an der Maschine ist betriebsbereit, die Fernsteuerung über ModBus ist deaktiviert
2 = die Schnittstelle an der Maschine ist nicht betriebsbereit, die Fernsteuerung ist über REC10H aktiviert. Nur die MENU-Taste bleibt zum Ändern des Parameters
P8.01 aktiv.
Mit diesem Parameter wird die Fernsteuerung des Heizkessels über ein OpenTherm-Gerät ermöglicht:
0 = OT+ Funktion deaktiviert, es ist nicht möglich, den Heizkessel über ein OT+ Gerät fernzusteuern. Setzen Sie diesen Parameter auf 0, wird jede OT+ Verbindung sofort
P8.03
unterbrochen
1 = WERKSEINSTELLUNG. OT+ Funktion aktiviert, ein OT+ Gerät kann zur Fernsteuerung des Heizkessels angeschlossen werden. Wenn ein OT+ Gerät an den
Heizkessel angeschlossen wird, erscheint auf dem Display die Meldung „Ot".
Konfi guration Kaskade - Wenn sie auf 0 programmiert ist, handelt es sich um einen einzelnen Kessel und nicht um ein Kaskadensystem. Wenn sie auf 1,2,3,4
programmiert ist, handelt es sich um einen Heizkessel im Kaskadensystem. 1, 2, 3 und 4 ist die Adresse des Heizkessels. Jeder Heizkessel muss eine andere Adresse
haben als die anderen. Durch Programmieren des Parameters P9.01=1 und Verwendung von Single Boiler, der Boiler kann einzeln verwendet werden, indem die Geräte
P9.01
der Kaskadenarchitektur (REC12 + MSC) genutzt werden, in diesem Fall hat der Kessel jedoch die für Kaskadenkonfi gurationen angegebenen Einschränkungen (P9.01
= 1 oder 2 oder 3 oder 4).
Zusätzlicher Kesseldurchfl ussbereich - Wird nur verwendet, wenn sich der Kessel in einem Kaskadensystem befi ndet, um die Berechnung der Temperaturregelung
P9.02
für jeden einzelnen Kessel zu begrenzen. Immer auf 80 belassen. Nur bei speziellen Anwendungen, bei denen es notwendig ist, die Vorlauftemperatur auf 90°C zu
erhöhen, sollte sie auf 90°C programmiert werden.
1.15 Konfiguration eines Systems mit REC10
Der Condexa HPR-Kessel kann in Einzelanwendung in ein Sy-
stem eingefügt werden, in dem eine REC10- oder REC10H- und
BE-Steuerplatine vorhanden ist (BE15 für die Solarthermie-
verwaltung, BE16 für die Verwaltung von direkten oder gemi-
schten Zonen, BE17 für die Warmwasser-/Anlagenweiche in Be-
zug auf die Wärmepumpe und/oder Photovoltaik Verwenden
Sie den CE4-Stecker, der sich unter dem Kesselregal befindet,
um die Fernbedienung anzuschließen.
Parameter P8.01 (KONFIG BUS 485) = 2 setzen.
ModBus-Anschluss CE4
für BUS 485 Signal (- A B +)
Wenn ein REC10 oder REC10H vorhanden ist, finden Sie Informa-
tionen zur Systemparametrierung im Programmierhandbuch
des REC selbst.
- A B +
CE4
1.15.1 Spezielle Programmierung von Parameter
P9.01
Der Kessel bietet die Möglichkeit spezieller technischer Pro-
grammierung.
Durch Programmieren des Parameters P9.01=1 und Verwen-
dung von Single Boiler, der Boiler kann einzeln verwendet
werden, indem die Geräte der Kaskadenarchitektur (REC12 +
MSC) genutzt werden, in diesem Fall hat der Kessel jedoch die
für Kaskadenkonfigurationen angegebenen Einschränkungen
(P9.01 = 1 oder 2 oder 3 oder 4).
19
ALLGEMEINES
