INSTALLATION

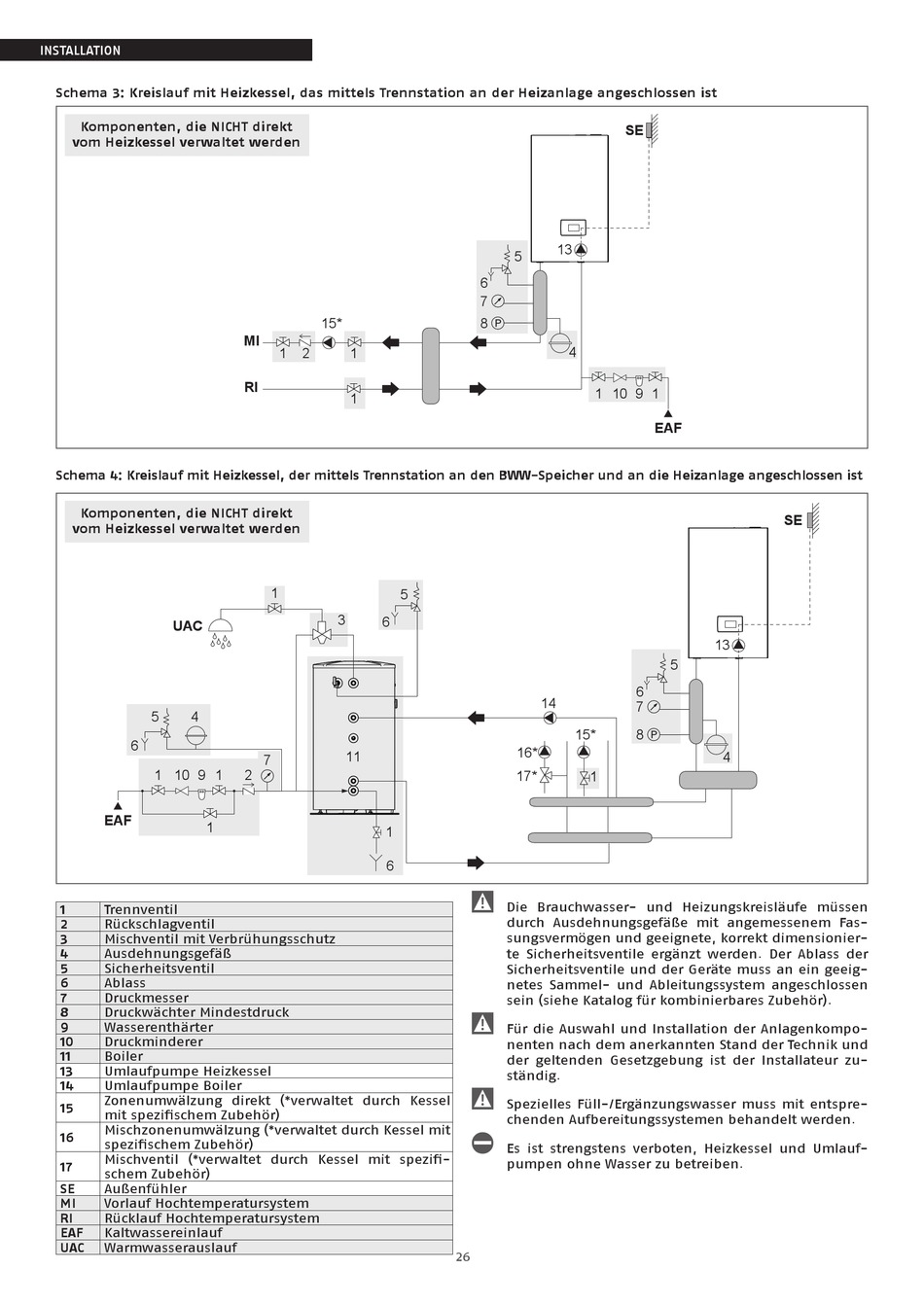

Schema 3: Kreislauf mit Heizkessel, das mittels Trennstation an der Heizanlage angeschlossen ist
Komponenten, die NICHT direkt
vom Heizkessel verwaltet werden
Schema 4: Kreislauf mit Heizkessel, der mittels Trennstation an den BWW-Speicher und an die Heizanlage angeschlossen ist
Komponenten, die NICHT direkt
vom Heizkessel verwaltet werden
UAC
5
4
6
1 10 9 1
EAF
1
1
Trennventil
2
Rückschlagventil
3
Mischventil mit Verbrühungsschutz
4
Ausdehnungsgefäß
5
Sicherheitsventil
6
Ablass
7
Druckmesser
8
Druckwächter Mindestdruck
9
Wasserenthärter
10
Druckminderer
11
Boiler
13
Umlaufpumpe Heizkessel
14
Umlaufpumpe Boiler
Zonenumwälzung direkt (*verwaltet durch Kessel
15
mit spezifischem Zubehör)
Mischzonenumwälzung (*verwaltet durch Kessel mit
16
spezifischem Zubehör)
Mischventil (*verwaltet durch Kessel mit spezifi-
17
schem Zubehör)
SE
Außenfühler
MI
Vorlauf Hochtemperatursystem
RI
Rücklauf Hochtemperatursystem
EAF
Kaltwassereinlauf
UAC
Warmwasserauslauf
15*
MI
1
2
1
RI
1
1
5
3
6
11
7
2
1
6
SE
13
5
6
7
8
4
1
10 9 1
14
15*
16*
17*
1
9
Die Brauchwasser- und Heizungskreisläufe müssen
durch Ausdehnungsgefäße mit angemessenem Fas-
sungsvermögen und geeignete, korrekt dimensionier-
te Sicherheitsventile ergänzt werden. Der Ablass der
Sicherheitsventile und der Geräte muss an ein geeig-
netes Sammel- und Ableitungssystem angeschlossen
sein (siehe Katalog für kombinierbares Zubehör).
9
Für die Auswahl und Installation der Anlagenkompo-
nenten nach dem anerkannten Stand der Technik und
der geltenden Gesetzgebung ist der Installateur zu-
ständig.
9
Spezielles Füll-/Ergänzungswasser muss mit entspre-
chenden Aufbereitungssystemen behandelt werden.
a
Es ist strengstens verboten, Heizkessel und Umlauf-
pumpen ohne Wasser zu betreiben.
26
EAF
SE
13
5
6
7
8
4
