Wiederzusammenbau

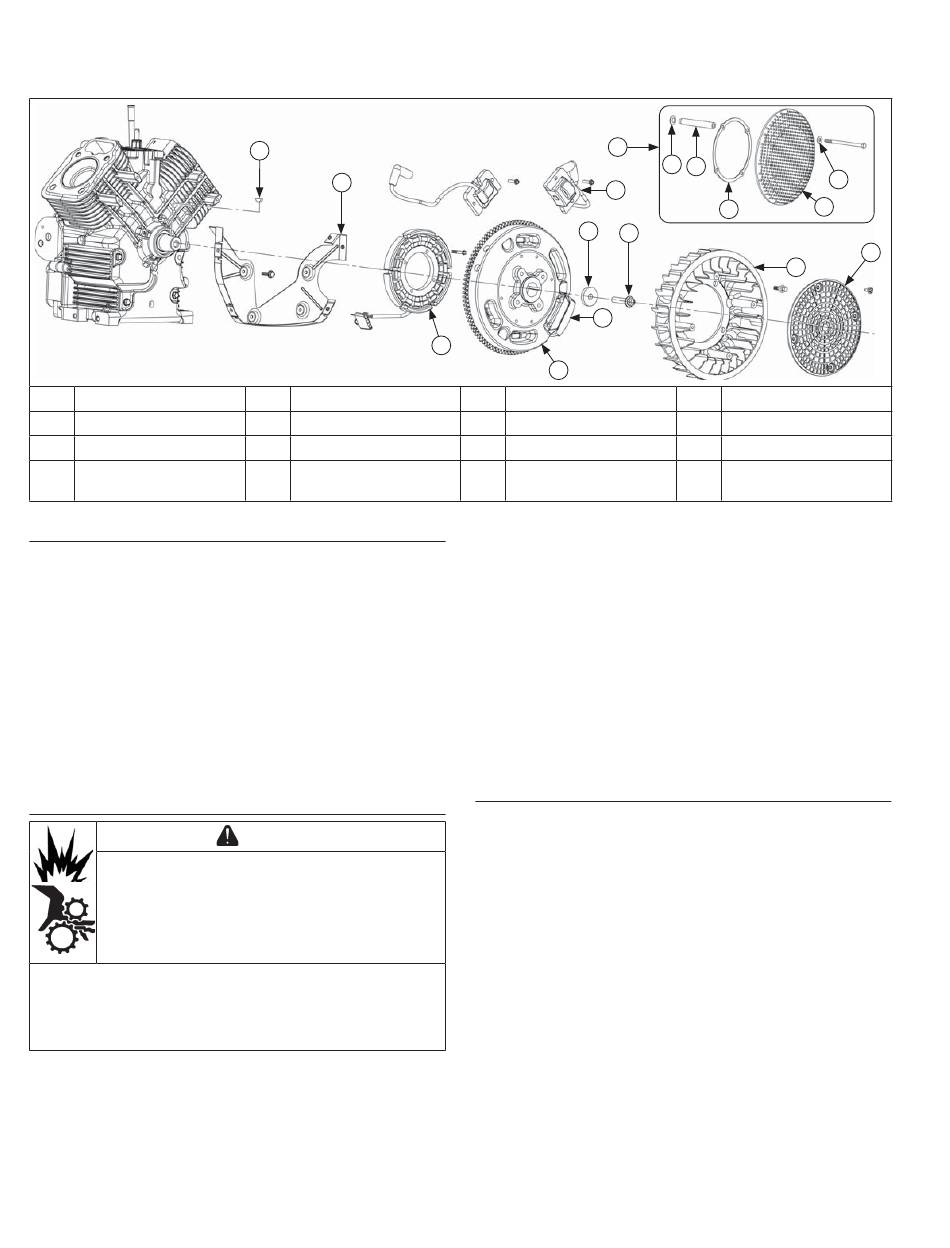

Komponenten von Schwungrad und Zündung
A
Lüfterschutzgitter
E
Schwungrad
I
Zwischenblech
M
Zwischenring
Einbau von Ständer und Zwischenblech
1.
Tragen Sie tefl onhaltiges Rohrgewindedichtmittel
(Loctite
592™ Gewindesicherung oder ein
®
gleichwertiges Produkt) auf die Befestigungsbohrungen
des Ständers auftragen.
2.
Positionieren Sie den Ständer so an den
Befestigungsbohrungen, dass die Kabel nach unten
zum Kurbelgehäuse zeigen.
3.
Montieren Sie die Schrauben und ziehen Sie sie mit
6,2 Nm (55 in. lb.) fest.
4.
Verlegen Sie die Ständerkabel im Kabelkanal des
Kurbelgehäuses und montieren Sie dann das
Zwischenblech und die Ständerkabel-Halterung (falls
verwendet). Befestigen Se das Bauteil mit Schrauben.
Ziehen Sie die Schrauben mit 7,3 Nm (65 in. lb.) fest.
Einbau des Schwungrads
Beschädigungen an Kurbelwelle und
Schwungrad können Verletzungen verursachen!
Durch eine unsachgemäße Arbeitsweise können
Bruchstücke entstehen. Diese Bruchstücke können vom
Motor abgeschleudert werden. Halten Sie daher beim
Einbau des Schwungrads stets die Sicherheitshinweise
und vorgeschriebenen Arbeitsabläufe ein.
HINWEIS: Vergewissern Sie sich vor dem Einbau des
Schwungrads, dass Kurbelwellen-Keilnut und
Schwungradnabe sauber, trocken und komplett
frei von Schmierstoff en sind. Schmierstoff e
können eine Überlastung und Beschädigung des
Schwungrads bewirken, wenn die
Befestigungsschraube mit dem vorgeschriebenen
Anzugsmoment festgezogen wird.
86
J
I
B
Lüfter
F
Magnet
J
Passfeder
N
Metallgitter
®
ACHTUNG
KohlerEngines.com
P
H
D
F
G
E
C
Schwungradschraube
G
Ständer
K
Federscheibe
O
Unterlegscheibe
HINWEIS: Vergewissern Sie sich, dass das Schwungrad
korrekt in der Keilnut sitzt. Wenn die Passfeder
nicht korrekt eingebaut ist, kann das Schwungrad
reißen oder beschädigt werden.
1.
Setzen Sie die Passfeder in die Keilnut der Kurbelwelle
ein. Prüfen Sie, ob die Passfeder ordnungsgemäß
eingesetzt ist und parallel zur Keilnut liegt.
2.
Setzen Sie das Schwungrad an die Kurbelwelle an; die
Passfeder darf sich dabei nicht verschieben.
3.
Bringen Sie die Schraube und Unterlegscheibe an.
4.
Verwenden Sie zum Kontern des Schwungrads einen
Bandschlüssel oder ein Arretierwerkzeug. Ziehen Sie
die Befestigungsschraube des Schwungrads an der
Kurbelwelle mit 66,4 Nm (49 ft. lb.) fest.
Einbau des Schwungradlüfters
HINWEIS: Setzen Sie die Vorsprünge am rückseitigen Rand
des Lüfterrads in die Aufnahmen des
Schwungrads.
1.
Montieren Sie den Lüfter mit vier Schrauben am
Schwungrad.
2.
Ziehen Sie die Schrauben mit 9,9 Nm (88 in. lb.) fest.
K L
M
C
B
D
Unterlegscheibe
H
Zündmodul
L
Distanzhülse
Komplettes Metall-
P
Lüfterschutzgitter
24 690 09 Rev. E
O
N
