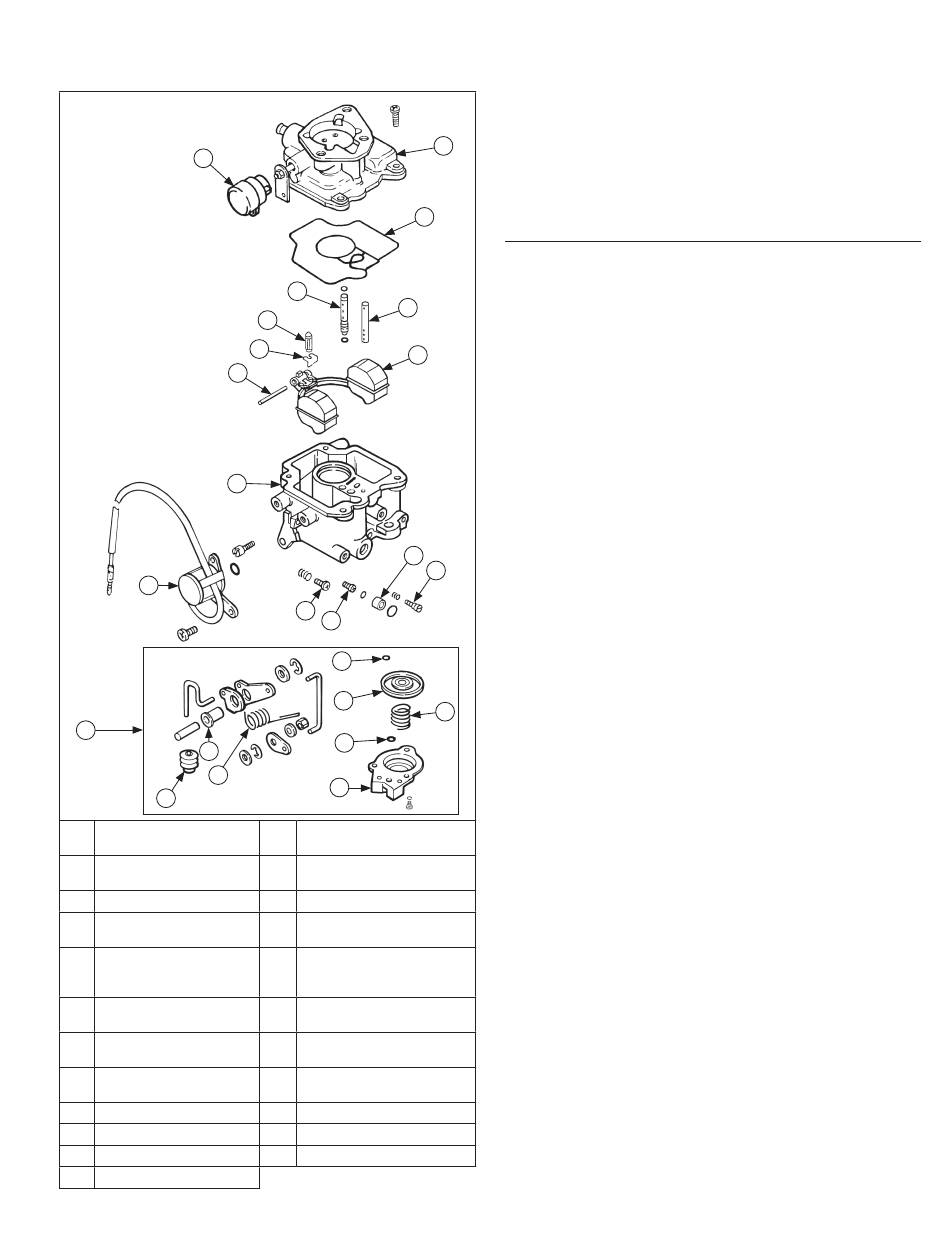

Komponenten des Keihin Einfachvergasers
B
G
I
M
W
U
V
T
Oberes Vergasergehäuse
A
(Choke)
Gehäusedichtung
C
(Gummi-Formteil)
E
Schwimmernadelventil
Schwimmer-
G
Scharnierstift
Unteres
I
Vergasergehäuse
(Gasbetätigung)
Leerlaufgemisch-
K
Regulierschraube
Elektromagnetische
M
Abstellvorrichtung
Hauptdüse (nur Vergaser
O
mit Beschleunigerpumpe)
Q
Membran
S
O-Ring
U
Buchse
W
Beschleunigerpumpe
24 690 09 Rev. E
C
D
O
E
F
H
L
K
N
J
S
Q
S
P
Selbstrückstellender
B
Choke
D
Leerlaufkraftstoff düse
F
Clip
H
Schwimmer
J
Hauptdüse
L
Magnetventilaufnahme
Leerlaufdrehzahl-
N
Einstellschraube
Beschleunigerpum-
P
pendeckel
R
Membranfeder
T
Gummikappe
V
Rückholfeder
KohlerEngines.com
Die Motoren dieser Baureihe sind mit Keihin-Vergasern
mit fest eingestellter Hauptdüse ausgerüstet. Motoren vom
Typ CH18-740 haben einen Einfachvergaser. Bei einigen
Anwendungen ist anstelle der Montageschraube für das
Schwimmergehäuse ein Kraftstoff abstellmagnet sowie eine
A
Beschleunigerpumpe installiert. Alle Vergaser haben einen
selbstrückstellenden Choke. Motoren vom Typ CH750 haben
einen Keihin Doppelkörpervergaser an einem passenden
Ansaugstutzen.
Prüfl iste zur Fehlersuche
Wenn der Motor Startschwierigkeiten hat, unrund läuft oder
bei Leerlaufdrehzahl abgewürgt wird, sollten Sie zuerst
die folgenden Punkte überprüfen, bevor Sie den Vergaser
nachstellen oder zerlegen.
1.
Stellen Sie sicher, dass der Tank mit sauberem, frischem
Benzin gefüllt ist.
2.
Vergewissern Sie sich, dass die Belüftungsöff nung
im Tankdeckel nicht zugesetzt ist und einwandfrei
funktioniert.
3.
Vergewissern Sie sich, dass der Kraftstoff in den Vergaser
gelangt. Überprüfen Sie dazu ebenfalls
Kraftstoff absperrventil, Kraftstoff tank-Filtersieb,
Kraftstoff -Leitungsfi lter, Kraftstoffl eitungen und
Kraftstoff pumpe auf Verstopfungen oder defekte
Komponenten.
4.
Vergewissern Sie sich, dass Luftfi ltersockel und Vergaser
korrekt am Motor befestigt und die Dichtungen in
technisch einwandfreiem Zustand sind.
5.
Prüfen Sie, ob das Luftfi lterelement (einschließlich des
Vorfi lters, falls eingebaut) sauber ist und alle
Luftfi lterkomponenten einwandfrei fest sitzen.
6.
Vergewissern Sie sich, dass Zündanlage, Drehzahlregler,
Abgassystem sowie Gas- und Chokehebel einwandfrei
funktionieren.
R
Kraftstoff anlage
25
