Diagnostic d'erreur, élimination des erreurs sur le
circuit imprimé UBST1

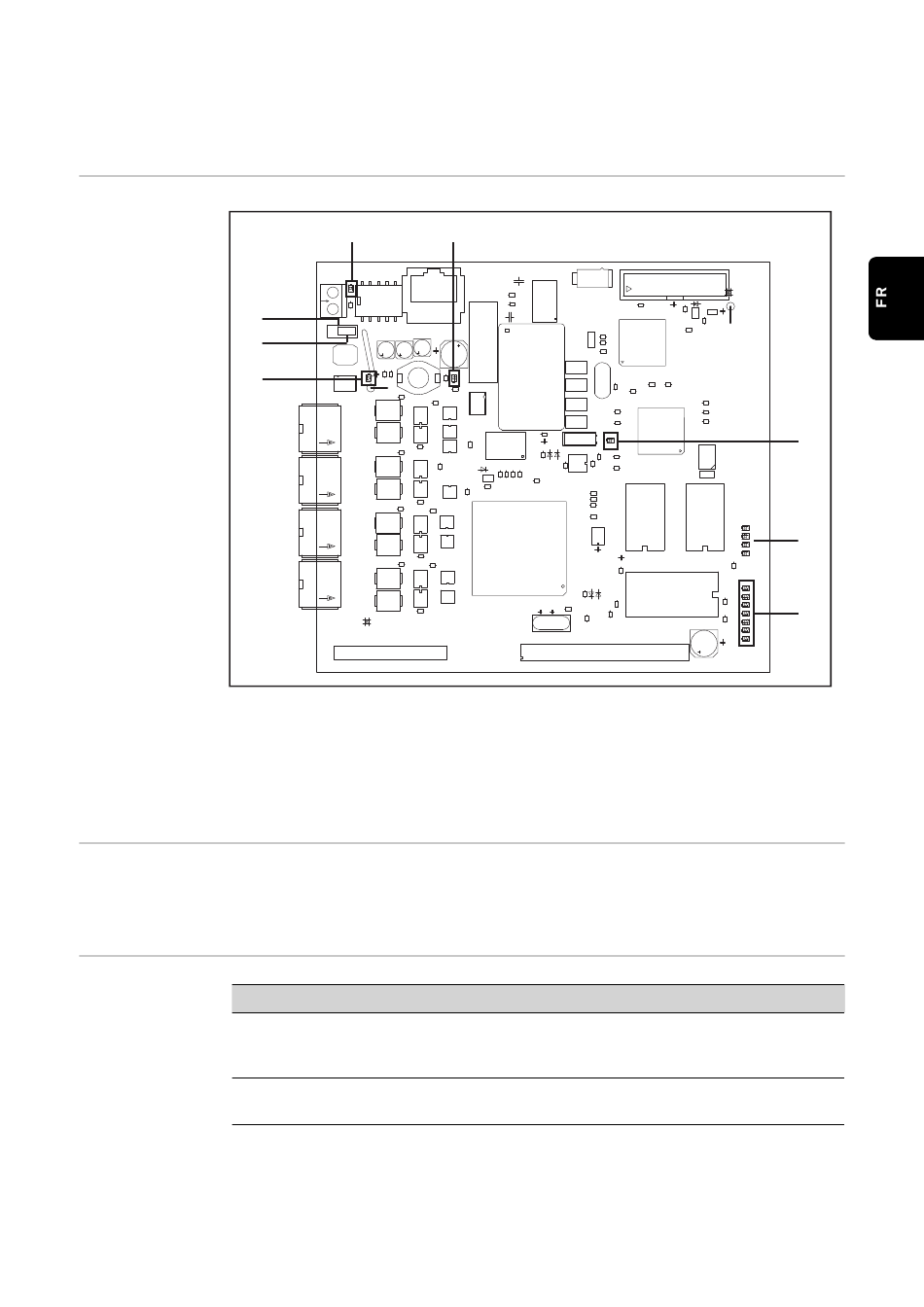

Voyants DEL
d'état de service
sur circuit im-
primé UBST 1
(6)
(5)
(4)
(1)
(2)
(3)
(4)
DEL „+5 V" (1) La DEL „+5 V" (1) s'allume lorsque la tension d'alimentation interne ou externe
est raccordée. La DEL „+5 V" indique que le système électronique du circuit im-
primé fonctionne correctement.
DEL „Traffic 1 -
DEL
4" (2)
Traffic X
Traffic X
(7) (8)
DEL „+5 V"
DEL „Traffic 1 - 4"
DEL „L1 - L7"
DEL „EXT"
Affichage Signification
Éteint ou al- Pas de communication
lumé sur le LocalNet Fronius
Clignote Communication sur Lo-
calNet Fronius active
(5) Cavalier „EXT"
(6) Cavalier „INT"
(7) DEL „INT"
(8) DEL „VCC"
Remède
Vérifier la tension d'ali-
mentation;
Contrôler le câblage
-
(1)
(2)
(3)
79
